本技術涉及網絡通信領域，尤其涉及一種基于eapol報文的ap設備調試診斷方法及裝置。

背景技術：

1、當對多臺ap(access?point)設備進行調試時，通常采用無線連接進行調試。

2、現有技術中，通常需要技術人員通過sta(station)設備根據每臺ap設備的ssid(service?set?identifier)和密碼進行逐一進行認證接入對應ap設備后，登錄管理網頁查看并調試設備。或者在無線信號的廣播信標beacon幀中加入自定義數據，使得ap設備能夠周期性廣播設備狀態。上述第一種方法需要記錄大量熱點密碼，當無法知曉ap設備的熱點密碼時，將無法使用該方式對ap設備進行診斷，因此效率低下。第二種方法需要依賴無線通信芯片的廠商提供底層相關api接口，同時被動性較高，無法通過sta對ap設備進行主動調試。

3、因此，如何在無需密碼的情況下，通過sta設備對ap設備進行主動診斷調試是當前需要解決的技術問題。

技術實現思路

1、本技術提供了一種基于eapol報文的ap設備調試診斷方法及裝置，以解決如何在無需密碼的情況下，通過sta設備對ap設備進行主動診斷調試的技術問題。

2、為了解決上述技術問題，第一方面，本技術實施例提供了一種基于eapol報文的ap設備調試診斷方法，應用于ap設備，所述調試診斷方法采用wpa/wpa2認證流程，包括：

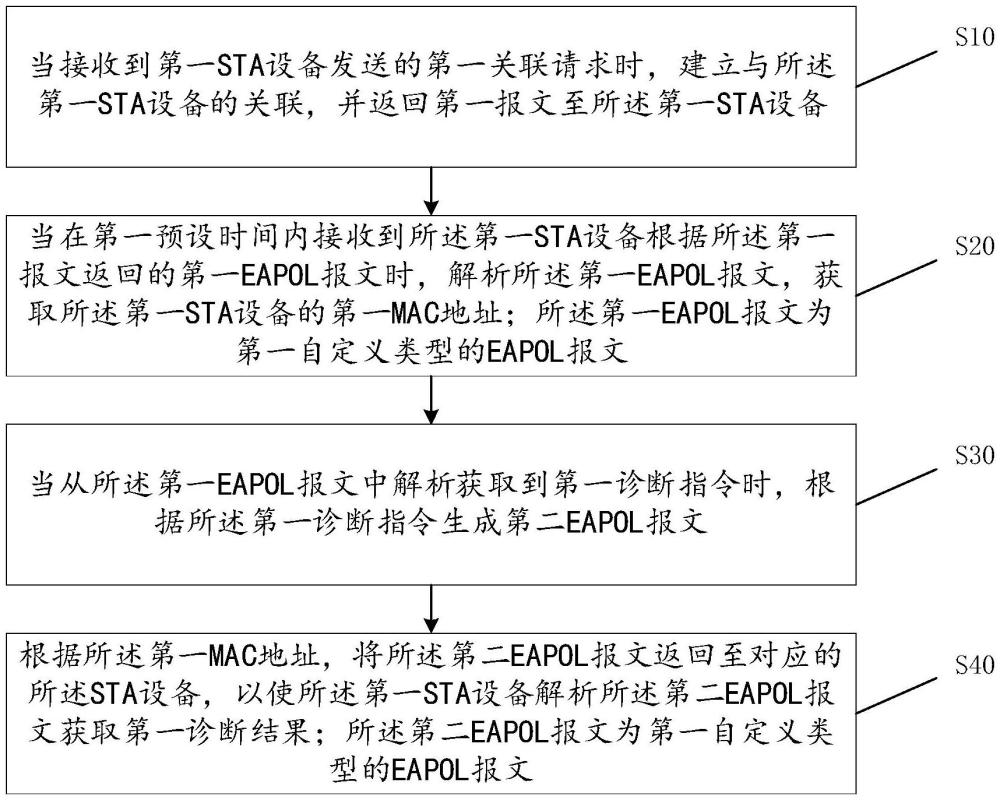

3、當接收到第一sta設備發送的第一關聯請求時，建立與所述第一sta設備的關聯，并返回第一報文至所述第一sta設備；

4、當在第一預設時間內接收到所述第一sta設備根據所述第一報文返回的第一eapol報文時，解析所述第一eapol報文，獲取所述第一sta設備的第一mac地址；所述第一eapol報文為第一自定義類型的eapol報文；

5、當從所述第一eapol報文中解析獲取到第一診斷指令時，根據所述第一診斷指令生成第二eapol報文；

6、根據所述第一mac地址，將所述第二eapol報文返回至對應的所述第一sta設備，以使所述第一sta設備解析所述第二eapol報文獲取第一診斷結果；所述第二eapol報文為第一自定義類型的eapol報文。

7、相比于現有技術，本技術實施例具有如下有益效果：在sta設備與ap設備的標準的wpa/wpa2認證流程中，當sta設備與ap設備關聯后，后續還需要進行進一步四次握手的認證流程，才可以建立兩個設備的連接。在標準的四次握手流程中，當ap設備發送第一報文(即message?1)至sta設備后，sta設備應當根據熱點密碼生成message?2后，將message?2返回至ap設備，直至完成完整的四次握手流程。因此，為了避免使用熱點密碼，將根據熱點密碼生成的message?2替換為第一自定義類型的eapol報文，使得第一sta設備發送的第一eapol報文包含了診斷指令，后續當?shù)谝籥p設備從第一eapol報文中解析獲取到診斷指令后，自動執行診斷過程，獲取第一診斷結果，從而無需進行煩瑣的熱點密碼輸入或者從底層更改代碼，便可以主動獲取第一ap設備的診斷調試結果。

8、在本技術第一方面的一些實施例中，所述第一自定義類型的eapol報文，包括：第一自定義數據以及所述第一自定義類型的eapol報文的第一預設索引值；

9、其中，所述第一自定義數據包括：第一數據內容以及所述第一數據內容的類型；所述第一數據內容包括所述第一診斷指令或者所述第一診斷結果中的任意一項。

10、相比于現有技術，上述實施例具有如下有益效果：通過在第一自定義類型的eapol報文中添加具有標識作用的第一預設索引值，使得第一ap設備在第二次握手時可以準確識別當前收到的eapol報文中攜帶數據的作用，從而可以根據第一自定義數據執行對應的第一診斷指令生成診斷結果，實現無需通過熱點密碼建立連接通信以后才可以獲取第一ap設備的診斷結果。

11、在本技術第一方面的一些實施例中，所述當從所述第一eapol報文中解析獲取到第一診斷指令時，根據所述第一診斷指令生成第二eapol報文，包括：

12、當所述第一eapol報文中能夠解析獲取所述第一預設索引值，且根據所述第一數據內容的類型確定所述第一數據內容為所述第一診斷指令時，則根據所述第一診斷執行診斷操作，獲取第一診斷結果；

13、將所述第一診斷結果封裝至所述第一自定義類型的eapol報文中，以生成所述第二eapol報文。

14、相比于現有技術，上述實施例具有如下有益效果：當?shù)谝籩apol報文中解析到第一預設索引值，意味著第一eapol報文為第一自定義類型的eapol報文，此時通過對第一數據內容的類型可以確定第一數據內容為第一診斷指令還是第一診斷結果，當?shù)谝粩?shù)據內容為第一診斷指令時，第一ap設備可以根據第一診斷指令執行對應的診斷操作，生成第一診斷結果，對第一診斷結果封裝后返回至第一sta設備，從而使得第一sta設備無需通過熱點密碼建立連接通信便可以獲取第一ap設備的診斷結果。

15、在本技術第一方面的一些實施例中，當超過第一預設時間未接收到任何eapol報文時，斷開與所述第一sta設備的關聯。

16、相比于現有技術，上述實施例具有如下有益效果：當?shù)谝籥p設備向第一sta設備返回第一報文后，會等待第一sta設備在規定的時間內響應并返回eapol報文。如果在第一預設時間內第一ap設備沒有接收到任何eapol報文，說明第一sta設備無法及時響應，這時可能意味著整個連接認證過程出現問題，需要斷開與第一sta設備的關聯，從而有助于避免長時間掛起的無效連接請求，提高網絡的效率和安全性。

17、第二方面，本技術實施例還提供一種基于eapol報文的ap設備調試診斷方法，應用于第二sta設備，所述調試診斷方法采用wpa/wpa2認證流程，包括：

18、向待診斷的第二ap設備發送第二關聯請求；

19、當接收到所述第二ap設備根據所述第二關聯請求返回的第二報文時，根據用戶輸入的第二診斷指令，生成第三eapol報文，并向所述第二ap設備返回所述第三eapol報文；所述第三eapol報文為第二自定義類型的eapol報文；

20、當接收到所述第二ap設備根據所述第三eapol報文返回的第四eapol報文時，解析所述第四eapol報文，獲取所述第二ap設備的第二診斷結果；所述第四eapol報文為第二自定義類型的eapol報文。

21、相比于現有技術，上述實施例具有如下有益效果：為了避免第二ap設備在使用熱點密碼，將根據熱點密碼生成的message?2替換為第二自定義類型的eapol報文，使得第二sta設備發送的第二eapol報文包含了診斷指令，后續當?shù)诙p設備從第三eapol報文中解析獲取到診斷指令后，自動執行診斷過程，獲取第二診斷結果，從而無需進行煩瑣的熱點密碼輸入或者從底層更改代碼，便可以主動獲取第二ap設備的診斷調試結果。

22、在本技術第二方面的一些實施例中，所述第二自定義類型的eapol報文，包括：第二自定義數據以及所述第二自定義類型的eapol報文的第二預設索引值；

23、其中，所述第二自定義數據包括：第二數據內容以及所述第二數據內容的類型；所述第二數據內容包括所述第二診斷指令或者所述第二診斷結果中的任意一項。

24、相比于現有技術，上述實施例具有如下有益效果：通過在第二自定義類型的eapol報文中添加具有標識作用的第二預設索引值，使得第二ap設備在第二次握手時可以準確識別當前收到的eapol報文中攜帶數據的作用，從而可以根據第二自定義數據執行對應的第二診斷指令生成診斷結果，實現無需通過熱點密碼建立連接通信以后才可以獲取第二ap設備的診斷結果。

25、在本技術第二方面的一些實施例中，所述解析所述第四eapol報文，獲取所述第二ap設備的第二診斷結果，包括：

26、當所述第四eapol報文中能夠解析獲取所述第二預設索引值，且根據所述第二數據內容的類型確定所述第二數據內容為所述第二診斷結果時，解析獲取所述第二數據內容。

27、相比于現有技術，上述實施例具有如下有益效果：當從第四eapol報文中解析獲取到第二預設索引值時，意味著第四eapol報文為自定義類型的eapol報文，此時如果第四eapol報文中的第二數據內容的類型為診斷結果，則可以從第四eapol報文中解析獲取第二數據內容作為第二診斷結果。

28、在本技術第二方面的一些實施例中，所述根據用戶輸入的第二診斷指令，生成第三eapol報文，包括：將所述第二診斷指令封裝至所述第二自定義類型的eapol報文中，以生成所述第三eapol報文。

29、相比于現有技術，上述實施例具有如下有益效果：通過將診斷指令封裝至第二自定義類型的eapol報文中，生成第三eapol報文，使得第二ap設備可以從第三eapol報文中解析獲取到診斷指令，自動執行診斷過程，獲取第二診斷結果，從而無需進行煩瑣的熱點密碼輸入或者從底層更改代碼，便可以主動獲取第二ap設備的診斷調試結果。

30、第三方面，本技術實施例還提供一種基于eapol報文的ap設備調試診斷裝置，應用于第一ap設備，所述調試診斷裝置采用wpa/wpa2認證流程，包括：關聯響應模塊、第一eapol報文接收模塊、診斷指令解析模塊以及診斷結果發送模塊；

31、其中，所述關聯響應模塊，用于當接收到第一sta設備發送的第一關聯請求時，建立與所述第一sta設備的關聯，并返回第一報文至所述第一sta設備；

32、所述第一eapol報文接收模塊，用于當在第一預設時間內接收到所述第一sta設備根據所述第一報文返回的第一eapol報文時，解析所述第一eapol報文，獲取所述第一sta設備的第一mac地址；所述第一eapol報文為第一自定義類型的eapol報文；

33、所述診斷指令解析模塊，用于當從所述第一eapol報文中解析獲取到第一診斷指令時，根據所述第一診斷指令生成第二eapol報文；

34、所述診斷結果發送模塊，用于根據所述第一mac地址，將所述第二eapol報文返回至對應的所述第一sta設備，以使所述第一sta設備解析所述第二eapol報文獲取第一診斷結果；所述第二eapol報文為第一自定義類型的eapol報文。

35、第四方面，本技術實施例還提供一種基于eapol報文的ap設備調試診斷裝置，應用于第二sta設備，所述調試診斷裝置采用wpa/wpa2認證流程，包括：關聯請求發送模塊、診斷指令封裝模塊以及診斷結果接收模塊；

36、其中，所述關聯請求發送模塊，用于向待診斷的第二ap設備發送第二關聯請求；

37、所述診斷指令封裝模塊，用于當接收到所述第二ap設備根據所述第二關聯請求返回的第二報文時，根據用戶輸入的第二診斷指令，生成第三eapol報文，并向所述第二ap設備返回所述第三eapol報文；所述第三eapol報文為第二自定義類型的eapol報文；

38、所述診斷結果接收模塊，用于當接收到所述第二ap設備根據所述第三eapol報文返回的第四eapol報文時，解析所述第四eapol報文，獲取所述第二ap設備的第二診斷結果；所述第四eapol報文為第二自定義類型的eapol報文。
