本技術涉及視頻信號處理，尤其涉及一種視頻信號分離處理電路。

背景技術：

1、視頻處理電路是一種專門設計用于處理視頻信號的電子系統，它負責將模擬或數字視頻信號轉換成適合顯示或進一步處理的格式。這類電路通常包含圖像采集模塊，用于捕獲實時圖像并轉換為電信號；信號調理單元，用于放大和濾波這些信號以提高信號質量；模數轉換器，將模擬視頻信號轉換為數字形式，便于數字信號處理器或現場可編程門陣列進行處理；以及數字信號處理單元，負責執行去噪、顏色校正、壓縮和去霧等操作。

2、目前的圖像采集模塊在實際采集現場換面的時候，往往會受到環境光的影響，這樣一來，也就使得圖像采集模塊提取的視頻圖像信號需要分離根據環境光強的不同來使用不同算法進行運算處理，然而算法處理終究無法實際模擬現實環境，算法的處理總會出現視頻圖像信號處理錯誤的情況，現需要以更加直接且不易犯錯的方式來對視頻圖像信號進行分離處理。

3、故而提出一種視頻信號分離處理電路用以解決或緩解上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種視頻信號分離處理電路。

2、為了實現上述目的，本實用新型采用了如下技術方案：

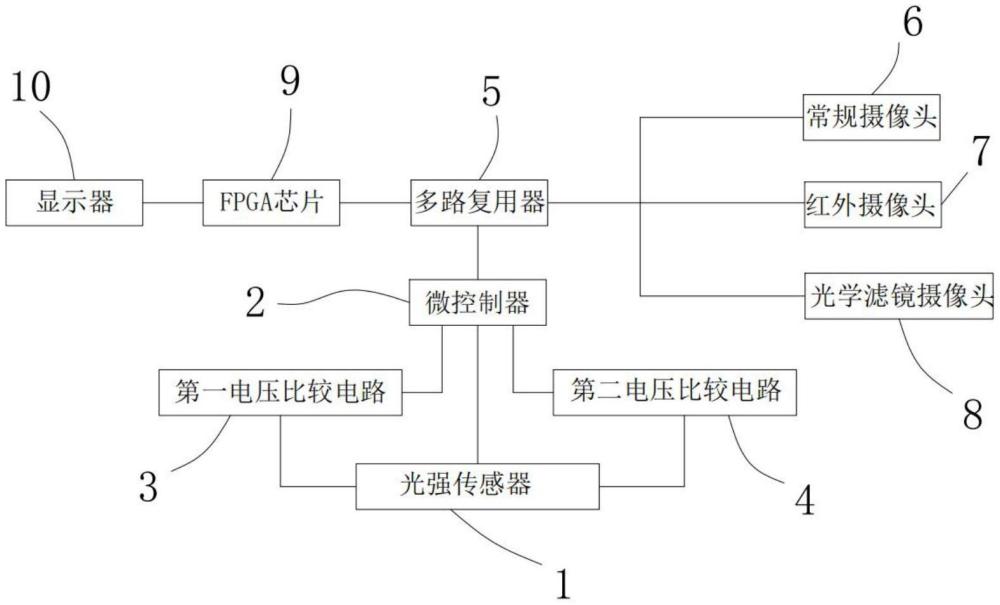

3、一種視頻信號分離處理電路，包括

4、常規攝像頭，其用于采集圖像并輸出視頻圖像信號；

5、紅外攝像頭，其用于于低光強環境中采集圖像并輸出視頻圖像信號；

6、光學濾鏡攝像頭，其用于于高光強環境中采集圖像并輸出視頻圖像信號；

7、多路復用器，其各個輸入端分別與常規攝像頭、紅外攝像頭、以及光學濾鏡攝像頭的輸出端耦接，其用于切換常規攝像頭、紅外攝像頭、或者光學濾鏡攝像頭進行單一視頻圖像信號輸出；

8、光強檢測電路，其輸出端與多路復用器的受控端耦接，所述光強檢測電路根據環境光強控制多路復用器切換常規攝像頭、紅外攝像頭、或者光學濾鏡攝像頭進行單一視頻圖像信號輸出。

9、優選地，還包括fpga芯片，所述fpga芯片的輸入端與多路復用器的輸出端耦接，所述fpga芯片用于對視頻圖像信號進行處理。

10、優選地，還包括顯示器，所述顯示器的輸入端與fpga芯片的輸出端耦接，所述顯示器用于顯示fpga芯片處理后的視頻圖像。

11、優選地，所述光強檢測電路包括

12、光強傳感器，其采集環境光強并產生光強信號；

13、第一電壓比較電路，其輸入端與光強傳感器的輸出端耦接，其響應于光強信號并在光強信號小于其中設置的第一光強基準信號后發出第一比較信號；

14、第二電壓比較電路，其輸入端與光強傳感器的輸出端耦接，其響應于光強信號并在光強信號大于其中設置的第二光強基準信號后發出第二比較信號；

15、微控制器，所述微控制器的輸入端分別與光強傳感器的輸出端、第一電壓比較電路的輸出端、以及第二電壓比較電路的輸出端耦接，所述微控制器響應于第一比較信號和光強信號通過多路復用器保持紅外攝像頭單一輸出視頻圖像信號，所述微控制器響應于第二比較信號和光強信號通過多路復用器保持光學濾鏡攝像頭單一輸出視頻圖像信號，所述微控制器響應于光強信號通過多路復用器保持常規攝像頭單一輸出視頻圖像信號。

16、優選地，所述第一電壓比較電路和第二電壓比較電路均包括電壓比較器lm358。

17、優選地，所述微控制器為stm32單片機。

18、本實用新型具有以下有益效果：

19、本實用新型的視頻信號分離處理電路自動識別環境光照，通過光強傳感器和電壓比較器控制多路復用器選擇合適攝像頭，經fpga處理后由顯示器展示圖像，實現全自動化的高質量視頻采集。

技術特征：

1.一種視頻信號分離處理電路，其特征在于，包括

2.根據權利要求1所述的一種視頻信號分離處理電路，其特征在于，還包括fpga芯片(9)，所述fpga芯片(9)的輸入端與多路復用器(5)的輸出端耦接，所述fpga芯片(9)用于對視頻圖像信號進行處理。

3.根據權利要求2所述的一種視頻信號分離處理電路，其特征在于，還包括顯示器(10)，所述顯示器(10)的輸入端與fpga芯片(9)的輸出端耦接，所述顯示器(10)用于顯示fpga芯片(9)處理后的視頻圖像。

4.根據權利要求1所述的一種視頻信號分離處理電路，其特征在于，所述光強檢測電路包括

5.根據權利要求4所述的一種視頻信號分離處理電路，其特征在于，所述第一電壓比較電路(3)和第二電壓比較電路(4)均包括電壓比較器lm358。

6.根據權利要求4所述的一種視頻信號分離處理電路，其特征在于，所述微控制器(2)為stm32單片機。

技術總結
本技術公開了一種視頻信號分離處理電路，屬于視頻信號處理技術領域，解決了現需要以更加直接且不易犯錯的方式來對視頻圖像信號進行分離處理的問題。包括常規攝像頭，其用于采集圖像并輸出視頻圖像信號；紅外攝像頭，其用于于低光強環境中采集圖像并輸出視頻圖像信號；光學濾鏡攝像頭，其用于于高光強環境中采集圖像并輸出視頻圖像信號；多路復用器，其各個輸入端分別與常規攝像頭、紅外攝像頭、以及光學濾鏡攝像頭的輸出端耦接。本技術的視頻信號分離處理電路自動識別環境光照，通過光強傳感器和電壓比較器控制多路復用器選擇合適攝像頭，經FPGA處理后由顯示器展示圖像，實現全自動化的高質量視頻采集。

技術研發人員：吳新春,譚宇馳,黃孝兵,孫彪
受保護的技術使用者：強華時代（成都）科技有限公司
技術研發日：20240629
技術公布日：2025/4/28
