本發明屬于設備實時狀態物聯網感知領域，具體涉及一種裁床設備實時狀態物聯網感知系統及方法。

背景技術：

1、紡織行業作為傳統制造業的重要組成部分，其生產效率與質量控制直接關系到企業的競爭力與市場地位。在數字化轉型的大背景下，利用先進的數據監測系統來實時、準確地獲取生產數據，已成為提升紡織行業生產效率與質量控制水平的關鍵手段。然而，盡管數據監測系統的應用日益廣泛，但在實際使用過程中，仍面臨諸多挑戰與困境。

2、在紡織行業中，生產數據的實時性和準確性對于生產效率和質量控制至關重要。然而，現有的數據監測系統存在著數據傳輸不及時、遠程調控精度不高、故障預警不準確等問題。這大多是因?yàn)橄到y(tǒng)結構不夠合理、性能不夠優異且通信手段不夠先進等原因造成的。監測數據的不實時和不準確會導致生產決策失誤，嚴重影響產品質量和生產效率。

技術實現思路

1、本發明提供了一種裁床設備實時狀態物聯網感知系統及方法，用于解決背景技術提出的至少一方面的技術問題。

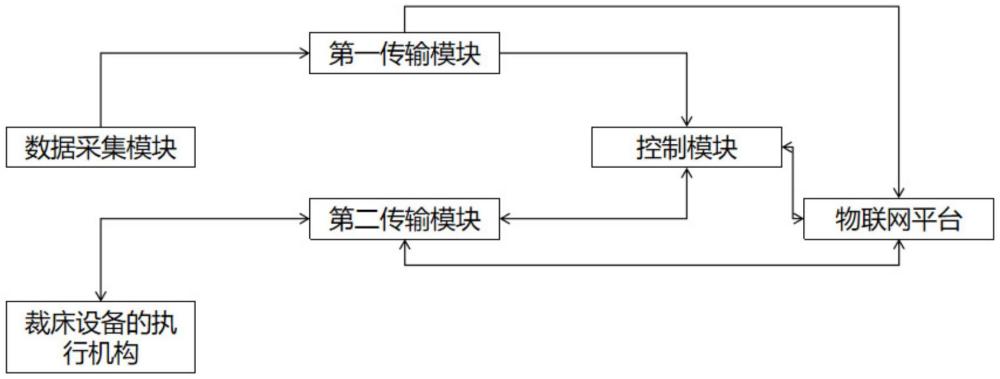

2、本發明提供了一種裁床設備實時狀態物聯網感知系統，包括：數據采集模塊、第一傳輸模塊、第二傳輸模塊、控制模塊、物聯網平臺、裁床設備的執行機構和感知與測量設備；

3、數據采集模塊,用于實時采集裁床設備上感知與測量設備輸出的電信號，并將其轉換為數字信號；

4、第一傳輸模塊與數據采集模塊相連，用于接收數據采集模塊采集的所述數字信號，并對所述數字信號進行打包、加密和傳輸，得到加密數據；

5、控制模塊與第一傳輸模塊相連，用于接收和分析所述第一傳輸模塊傳輸?shù)乃黾用軘?shù)據，并在分析出所述加密數據出現異常時，按照預先設定的程序發送控制命令信號和報警信號；

6、第二傳輸模塊與控制模塊相連，用于接收所述控制模塊發送的控制命令信號和報警信號；還用于接收裁床設備的執行機構發送的設備狀態信號；

7、所述控制模塊還用于接收所述第二傳輸模塊傳輸?shù)脑O(shè)備狀態信號；

8、裁床設備的執行機構與所述第二傳輸模塊相連，用于接收所述第二傳輸模塊傳輸?shù)目刂泼钚盘?hào)，并向第二傳輸模塊發送所述執行機構的設備狀態信號；

9、物聯網平臺與第一傳輸模塊相連，用于接收、存儲、分析和顯示第一傳輸模塊傳輸?shù)乃黾用軘?shù)據；

10、物聯網平臺與第二傳輸模塊相連，用于接收、存儲、分析和顯示第二傳輸模塊傳輸?shù)乃鲈O(shè)備狀態信號；

11、控制模塊與物聯網平臺相連，用于接收并分析物聯網平臺發布的控制命令信號，若無誤則將控制命令信號傳輸給第二傳輸模塊，若有誤則向物聯網平臺發送確認信號。

12、進一步地，系統還包括拍攝模塊、圖像采集模塊和第三傳輸模塊；

13、拍攝模塊用于在預設時間間隔拍攝布料的花紋圖片；

14、圖像采集模塊與拍攝模塊相連，用于在預設時間間隔采集拍攝模塊拍攝的花紋圖片的信息；

15、第三傳輸模塊和圖像采集模塊相連，用于接收?qǐng)D像采集模塊采集的花紋圖片的信息；

16、物聯網平臺與第三傳輸模塊相連，用于接收第三傳輸模塊傳輸?shù)幕y圖片的信息，并對所述信息進行存儲和分析。

17、進一步地，物聯網平臺還用于將布料花紋圖片信息與圖片庫里的多種布料花紋圖片信息進行對比，得到正在生產的布料的名稱，根據布料的名稱信息調取多張?jiān)摲N布料的圖片信息并進行圖像對比，在出現圖像對比異常時，向控制模塊發送圖像異常報警信號。

18、進一步地，系統還包括用戶界面交互模塊；

19、用戶界面交互模塊用于為工作人員提供操作界面，并顯示設備狀態、監測數據、報警信息；

20、物聯網平臺與用戶界面交互模塊相連，用于接收并分析工作人員通過用戶界面交互模塊發送的控制信號，若無誤則發送給控制模塊，若有誤則向用戶界面交互模塊發送確認信號。

21、進一步地，系統還包括報警模塊；

22、報警模塊與控制模塊相連，用于在接收到控制模塊發送的報警信號后，向用戶界面交互模塊和物聯網平臺分別發送報警信號。

23、進一步地，控制模塊還用于接收物聯網平臺發送的圖像異常報警信號，并向報警模塊發送圖像異常報警信號；

24、報警模塊還用于在接收到控制模塊發送圖像異常報警信號后，向用戶界面交互模塊和物聯網平臺分別發送圖像異常報警信號。

25、進一步地，所述感知與測量設備包括：壓力傳感器、測距傳感器、位移傳感器、振動傳感器、智能電表、真空表、編碼器。

26、本發明還提供了一種裁床設備實時狀態物聯網感知方法。

27、方法包括：實時采集裁床設備上感知與測量設備輸出的電信號，并將其轉換為數字信號；

28、接收數據采集模塊采集的所述數字信號，并對所述數字信號進行打包、加密和傳輸，得到加密數據；

29、接收和分析所述第一傳輸模塊傳輸?shù)乃黾用軘?shù)據，并在分析出所述加密數據出現異常時，按照預先設定的程序發送控制命令信號和報警信號；

30、接收所述控制模塊發送的控制命令信號和報警信號；還用于接收裁床設備的執行機構發送的設備狀態信號；

31、接收所述第二傳輸模塊傳輸?shù)脑O(shè)備狀態信號；

32、接收所述第二傳輸模塊傳輸?shù)目刂泼钚盘?hào)，并向第二傳輸模塊發送所述執行機構的設備狀態信號；

33、接收、存儲、分析和顯示第一傳輸模塊傳輸?shù)乃黾用軘?shù)據；

34、接收、存儲、分析和顯示第二傳輸模塊傳輸?shù)乃鲈O(shè)備狀態信號；

35、接收并分析物聯網平臺發布的控制命令信號，若無誤則將控制命令信號傳輸給第二傳輸模塊，若有誤則向物聯網平臺發送確認信號。

36、進一步地，在預設時間間隔拍攝布料的花紋圖片；

37、在預設時間間隔采集拍攝模塊拍攝的花紋圖片的信息；

38、接收?qǐng)D像采集模塊采集的花紋圖片的信息；

39、接收第三傳輸模塊傳輸?shù)幕y圖片的信息，并對所述信息進行存儲和分析。

40、進一步地，將布料花紋圖片信息與圖片庫里的多種布料花紋圖片信息進行對比，得到正在生產的布料的名稱，根據布料的名稱信息調取多張?jiān)摲N布料的圖片信息并進行圖像對比，在出現圖像對比異常時，向控制模塊發送圖像異常報警信號。

41、與現有技術相比，本發明的優點在于：

42、本發明的裁床設備實時狀態物聯網感知系統利用物聯網通信技術，實現了對布料裁床設備的遠程狀態監測與顯示。通過實時監測裁床設備的各項關鍵參數，并實時顯示在物聯網平臺和用戶界面交互模塊上，使得工作人員可以直觀地了解設備狀態，并在設備狀態發生異常時控制裁床設備停止運行，并及時發出報警信號，有助于及時提醒工作人員發現設備異常，排查設備故障，避免造成不必要的損失，以提高生產效率，降低維護成本。

43、本發明還能夠自動識別布料花紋，得到布料名稱，并且能夠抽檢布料花紋，在布料花紋出現錯誤或污損時，向物聯網平臺發送圖像異常報警信號，并及時提醒工作人員。

技術特征：

1.一種裁床設備實時狀態物聯網感知系統，其特征在于，包括：數據采集模塊、第一傳輸模塊、第二傳輸模塊、控制模塊、物聯網平臺、裁床設備的執行機構和感知與測量設備；

2.根據權利要求1所述的裁床設備實時狀態物聯網感知系統，其特征在于，系統還包括拍攝模塊、圖像采集模塊和第三傳輸模塊；

3.根據權利要求2所述的裁床設備實時狀態物聯網感知系統，其特征在于，物聯網平臺還用于將布料花紋圖片信息與圖片庫里的多種布料花紋圖片信息進行對比，得到正在生產的布料的名稱，根據布料的名稱信息調取多張?jiān)摲N布料的圖片信息并進行圖像對比，在出現圖像對比異常時，向控制模塊發送圖像異常報警信號。

4.根據權利要求1所述的裁床設備實時狀態物聯網感知系統，其特征在于，系統還包括用戶界面交互模塊；

5.根據權利要求4所述的裁床設備實時狀態物聯網感知系統，其特征在于，系統還包括報警模塊；

6.根據權利要求3和5所述的裁床設備實時狀態物聯網感知系統，其特征在于，控制模塊還用于接收物聯網平臺發送的圖像異常報警信號，并向報警模塊發送圖像異常報警信號；

7.根據權利要求1所述的裁床設備實時狀態物聯網感知系統，其特征在于，所述感知與測量設備包括：壓力傳感器、測距傳感器、位移傳感器、振動傳感器、智能電表、真空表、編碼器。

8.一種裁床設備實時狀態物聯網感知方法，其特征在于，

9.根據權利要求8所述的裁床設備實時狀態物聯網感知方法，其特征在于，

10.根據權利要求9所述的裁床設備實時狀態物聯網感知方法，其特征在于，

技術總結
本發明涉及一種裁床設備實時狀態物聯網感知系統及方法，系統和方法均可實時采集裁床設備上感知與測量設備輸出的電信號，并將其轉換為數字信號；接收所述的數字信號，并對數字信號進行打包、加密和傳輸；接收和分析所述加密數據，并在分析出加密數據出現異常時，按照預先設定的程序發送控制命令信號；接收所述控制命令信號；接收裁床設備的執行機構發送的設備狀態信號；接收第二傳輸模塊傳輸?shù)脑O(shè)備狀態信號和控制命令信號，并向第二傳輸模塊發送所述設備狀態信號；接收、存儲、分析和顯示加密數據和設備狀態信號；接收并分析物聯網平臺發布的控制命令信號，若無誤則將控制命令信號傳輸給第二傳輸模塊，若有誤則向物聯網平臺發送確認信號。

技術研發人員：徐小林,梁耀燦,劉雨
受保護的技術使用者：廣東元一科技實業有限公司
技術研發日：
技術公布日：2025/4/28
