本發明屬于導航定位，涉及到可見光鑒偽技術，特別涉及到可見光室內定位中基于光源設計的偽光源鑒偽方法。

背景技術：

1、可見光定位因其低成本、厘米級的高精度以及無需額外復雜和昂貴設備的優勢，成為一種具有廣泛應用前景的室內定位技術。vlp通過光源發射包含位置id的編碼光信號來實現定位。然而，在室內環境中，鏡面、玻璃及光滑家具等具有反射光線特性的物體會使得光源反射后形成無法用于定位的偽光源。如果定位系統錯誤地將偽光源識別為有效光源，就會導致定位結果產生誤差，甚至無效。

2、現有技術文獻1“一種可見光定位中基于光源陣列旋轉特性的抗干擾方法”，該文獻提出一種基于光源陣列旋轉特性的抗干擾方法，采用光源陣列代替點光源，通過接收端先識別每組光源陣列中每個子光源的條紋，通過條紋來區分子光源之間的id，再通過與預先設定的光源id旋轉順序進行比較，可以有效區分真實光源與反射造成的假光源。然而算法復雜且有識別誤差。

技術實現思路

1、本發明為克服現有技術的缺陷，發明了一種基于光源設計的偽光源鑒偽方法，實現高精度、高速度真實光源與鏡像光源的鑒別，與現有的偽光源識別方法相比，本發明的優勢在于不需要用條紋來區分子光源之間的id，識別方法簡單易算，提高了識別的精度和速度。

2、為了實現上述目的，本發明采用的技術方案是：

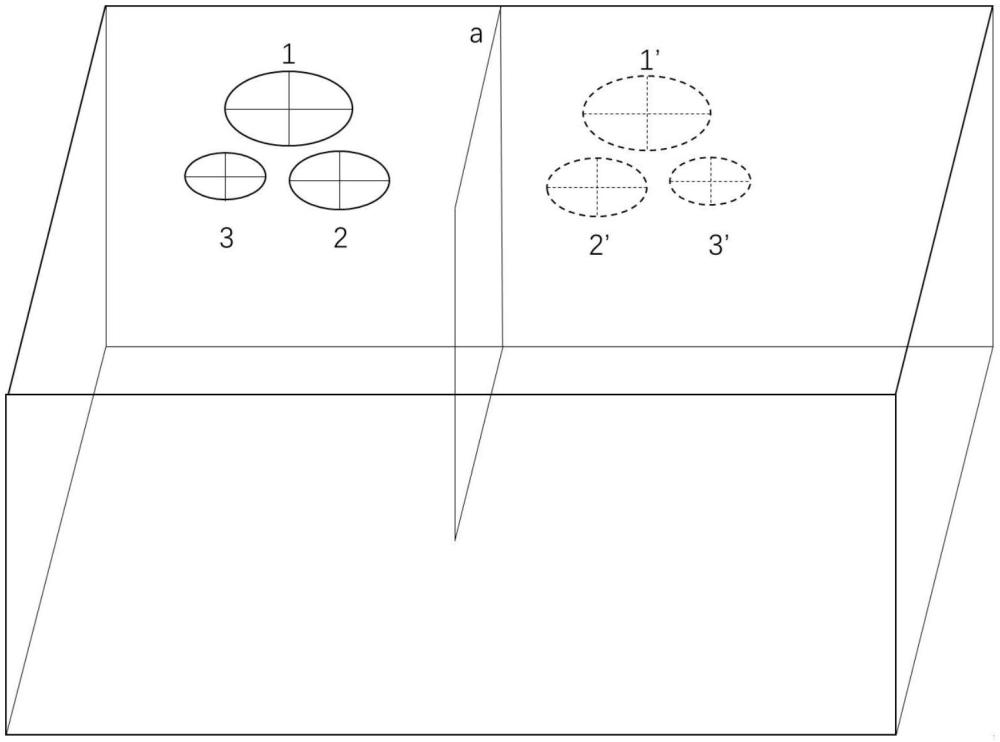

3、一種可見光定位中基于光源設計的偽光源鑒偽方法，所述的偽光源鑒偽方法采用多個半徑不同的光源作為一組光源陣列，多個光源依照順時針或者逆時針循環布置為多邊形點陣，布置完成后，記錄每組光源里每個子光源依照順時針或者逆時針排序的尺寸大小順序關系；在接收過程中，通過識別特征序列點光源確認出該光源id后，分析該光源陣列中子光源順時針或者逆時針的排列順序與預設記錄的排列順序是否一致來判斷光源的真實性。若光源陣列中子光源排列關系與安裝時一致，則認為該光源為有效光源；反之，則將該光源視為由于反射造成的偽光源，不帶入定位解算過程。所述的偽光源鑒偽方法包括安裝和接收兩部分，具體包括以下步驟：

4、安裝部分如下：

5、步驟一：在安裝光源時，采用光源陣列來替代單一的點光源。該光源陣列由多個直徑不同的點光源組成，點光源的數量根據實際需求進行設定，數量須大于兩個。

6、對每組光源中的子光源按照尺寸大小進行排序。假設每組光源中的子光源直徑分別為，其中i表示第i組光源，ni表示第i組中的子光源數量。通過對每組中的直徑排序得到排序后的直徑序列：其中d′ij是排序后的第j個子光源的直徑。其中d′ij是排序后的第j個子光源的直徑，其中i表示第i組光源。

7、對于第i組光源，從排序后的直徑序列中選擇第k個子光源，記作：di,k＝d′ik，其中k為選擇的子光源在排序后的序列中的位置，選擇的k在所有組中一致；尺寸最大的光源表示為：其中表示第i組光源中的最大直徑。

8、在發射端將含有定位信息的pn序列按照現實需求調制到光源上，光源以高速閃爍而人眼覺察不到的頻率將pn序列發射出來，其中亮表示序列中的“1”，暗表示序列中的“0”。根據通信需要包含信息量大的需求，賦予每組直徑最大的光源即dmax,i最大長度的pn發射序列，作為通信序列光源；統一選擇每組光源的第k個光源即di,k作為特征序列光源，賦予特定長度的pn發射序列，用于快速識別燈組id；其余常亮燈不需要發射序列，靠電流流動提供照明。

9、步驟二：將每組光源陣列中的子光源按照順時針或者逆時針順序列成多邊形點陣。按順時針或逆時針記錄每組光源陣列子光源尺寸大小排列順序。

10、接收部分如下：

11、步驟一：接收端采用掃描頻率大于光源閃爍頻率的攝像機，對準光源進行拍攝。

12、步驟二：接收端通過對接收?qǐng)D像中預設的第k個光源即di,k進行解碼，確定光源id編號，根據id確認光源序列形狀的排列順序。

13、步驟三：根據攝像機中的光源陣列順序與步驟二中根據id確認的光源形狀排列順序是否一致：若與安裝時預設的順序相符，即判定為真實光源，可帶入定位解算過程。否則，判定為鏡像光源，不帶入定位解算過程。

14、與現有可見光鑒偽技術相比，本發明的有益效果為：

15、本發明不需要用條紋來區分子光源之間的id，根據每組光源陣列中子光源排列順序即可鑒偽，識別方法簡單易算，提高了識別的精度和速度，可以有效鑒偽，并且光源設計簡單，易于改裝。

技術特征：

1.一種可見光定位中基于光源設計的偽光源鑒偽方法，其特征在于，所述的偽光源鑒偽方法采用多個半徑不同的光源作為一組光源陣列，多個光源依照順時針或者逆時針循環布置為多邊形點陣，布置完成后，記錄每組光源里每個子光源依照順時針或者逆時針排序的尺寸大小順序關系；在接收過程中，通過識別特征序列點光源確認出該光源id后，分析該光源陣列中子光源順時針或者逆時針的排列順序與預設記錄的排列順序是否一致來判斷光源的真實性；若光源陣列中子光源排列關系與安裝時一致，即判定為真實光源；否則，判定為鏡像光源。

2.根據權利要求1所述的一種可見光定位中基于光源設計的偽光源鑒偽方法，其特征在于，所述的偽光源鑒偽方法包括安裝和接收兩部分，包括以下步驟：

技術總結
一種可見光定位中基于光源設計的偽光源鑒偽方法，屬于導航定位技術領域。采用多個半徑不同的光源作為一組光源陣列，順時針或者逆時針循環布置為多邊形點陣，記錄每組光源里每個子光源依照順時針或者逆時針排序的尺寸大小順序關系；在接收過程中，通過識別特征序列點光源確認出該光源ID后，分析該光源陣列中子光源順時針或者逆時針的排列順序與預設記錄的排列順序是否一致來判斷光源的真實性；若光源陣列中子光源排列關系與安裝時一致，即判定為真實光源；否則，判定為鏡像光源。本發明不需要用條紋來區分子光源之間的ID，根據每組光源陣列中子光源排列順序即可鑒偽，識別方法簡單易算，提高識別的精度和速度，可以有效鑒偽，光源設計簡單。

技術研發人員：鄒德岳,李準,趙楠
受保護的技術使用者：大連理工大學
技術研發日：
技術公布日：2025/4/28
