本發明涉及深空探測，特別涉及一種月球通導遙衛星編隊系統及協同工作方法。

背景技術：

1、近年來，月球探測領域取得蓬勃發展，各航天大國均提出了月球探測的任務規劃并正逐步實施。月球探測器的通信、導航保障是月球探測活動正常開展的重要前提之一，無人月球探測、載人登月等活動還需要詳細的月球遙感數據支持。

2、當前的月球探測活動中，探測器的通信服務基本由地面測控站提供，在月球背面、極地等地面測控站難以覆蓋的區域，則由月球軌道中繼通信衛星提供中繼通信支持；探測器的導航服務基本由地面測控站對探測器測定軌后向探測器上注軌道及授時的方式提供；遙感數據主要通過在月球探測器上搭載遙感載荷實現并將數據下傳至地面測控站。

3、可以看出，目前的月球通信、導航及遙感服務較多依賴地面測控站或?qū)Ｓ眯l(wèi)星，服務覆蓋范圍和服務用戶數量有限。隨著月球探測器數量的增加，以及對月球背面、極地等地區的月球深入開發，僅僅依靠地面測控站已經無法滿足未來月球探測的通信、導航保障需求，因此亟需發展一種月球通信、導航、遙感系統，為月球探測活動提供全時、全域的服務支持。相比于單顆或少量的功能單一的衛星，在環月軌道將若干顆衛星組成一定的編隊構型，編隊中的每顆衛星相互協同工作、相互聯系，實現對月球重點區域的信號覆蓋，共同實現通信、導航、遙感等任務，是一種費用低、性能好、可靠性高、適應性強的技術路線。

4、現有技術中的月球通信、導航及遙感服務存在很多問題，比如中國專利申請cn202410296750.1提出了一種月球極低軌道雙星探測方法，由兩顆衛星組成，兩顆衛星均位于同一條環月圓形軌道，搭載特定環境要素探測載荷，獲取近月空間物理場特征、描繪近月空間物質進出場景，但其不涉及到通信、導航功能。中國專利申請cn115955266a提出了一種通導遙一體化衛星、星座及其功能聯動的方法，多個通導遙一體化衛星之間通過星間傳輸設備進行信息傳輸并組成星座，星座與地面段形成天地一體網絡。但衛星布置于地球軌道，不能為月球用戶提供中繼通信、導航及遙感服務。

技術實現思路

1、為解決上述技術問題，本發明提供月球通導遙衛星編隊系統及協同工作方法，通過月球軌道的設置、通信導航遙感功能的配置、系統內衛星的協同，在地球?qū)Ш较到y(tǒng)信號無法覆蓋和地面測控系統信號有限覆蓋的月球空間，為月球用戶提供全面的通導遙服務。

2、為達到上述目的，本發明采用如下的技術方案：

3、一種月球通導遙衛星編隊系統，部署于月球軌道，通過系統內衛星之間協同工作、衛星編隊系統與地面ka測控站配合，共同為月球用戶提供通信、導航與遙感服務；

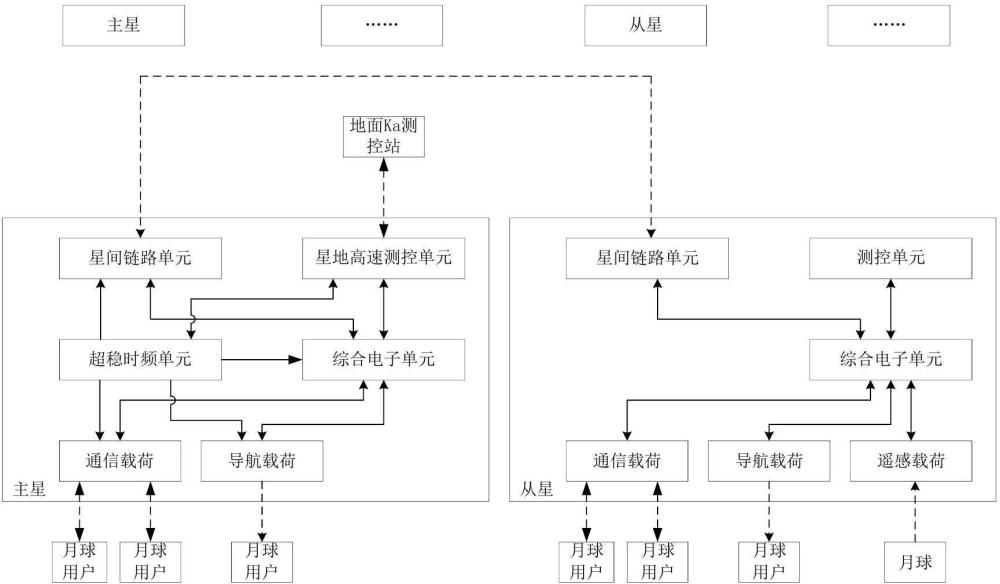

4、月球通導遙衛星編隊系統包括主星和從星，主星包含星地高速測控單元、星間鏈路單元、通信載荷、導航載荷、超穩時頻單元和綜合電子單元；從星包含測控單元、星間鏈路單元、通信載荷、導航載荷、遙感載荷、綜合電子單元；

5、星地高速測控單元與地面ka測控站建立ka頻段的雙向星地高速鏈路，用于地面ka測控站與主星進行雙向高速通信和對主星進行測定軌；

6、星間鏈路單元用于在月球通導遙衛星之間建立星間鏈路，進行星間通信、測距和時間同步；

7、通信載荷與月球用戶建立雙向通信的星月鏈路；

8、導航載荷可向月球用戶發送導航信號，提供導航、定位與授時服務；

9、超穩時頻單元采用星載原子鐘為主星提供高穩定的時間頻率基準信號；

10、綜合電子單元是月球通導遙衛星的業務管理和數據存儲與處理單元；

11、測控單元用于地面測控站對從星進行測控；

12、遙感載荷具備對月遙感成像功能。

13、進一步地，所述星地高速測控單元包括高速通信機、ka低增益天線和ka高增益天線，常規測控時選擇ka低增益天線，需要高速上下行時選擇ka高增益天線，信號調制方式為可實現高速通信與測距一體化的gmsk+pn體制，gmsk信號用于傳輸高速數據，pn信號用于再生偽碼測距。

14、進一步地，所述星間鏈路單元包括ka相控陣天線和星間測量通信機，ka相控陣天線通過波束靈活掃描快速建立星間雙向鏈路，星間測量通信機進行星間通信、星間測距和時間同步，信號調制方式為gmsk+pn，gmsk信號用于星間高速數據傳輸，pn信號用于通過雙向單程偽距測量法進行星間測距和時間同步。

15、進一步地，所述通信載荷覆蓋x頻段、ka頻段中的至少一種，采用多波束天線實現同時與多個月球用戶通信。

16、進一步地，所述導航載荷包括導航發射天線和導航發射機，導航信號包含導航電文、偽隨機碼與載波信號。

17、進一步地，所述超穩時頻單元接收到地面授時信號后，輸出穩定的時鐘信號給綜合電子單元，綜合電子單元輸出到星上的其它設備與載荷，保證星上時間基準的統一。

18、進一步地，所述超穩時頻單元為星上的其它設備和載荷提供高穩定度與準確度的頻率基準信號。

19、進一步地，所述綜合電子單元對衛星的任務執行進行調度，將星上數據轉換為用戶服務所需的數據。

20、進一步地，所述測控單元包括測控應答機和測控天線，接收地面測控站的遙控信號，將星上遙測數據發送至地面測控站；

21、進一步地，所述遙感載荷包括光學遙感載荷和雷達遙感載荷中的至少一種，實施對月球的詳細勘察。

22、本發明還提供月球通導遙衛星編隊系統的協同工作方法，包括：

23、1）系統通過地面測定軌與授時聯合星間鏈路的測距和時間同步，進行星-星-地多源精密定軌，實現系統內的時間、空間基準信息傳遞，提高系統自身的時間、空間基準精度和自主運行能力；

24、2）月球通導遙衛星通過星月鏈路，為波束覆蓋范圍內的多個月球用戶提供通信服務；

25、3）多個月球通導遙衛星通過星月鏈路和星間鏈路，在距離較遠的兩個月球用戶之間建立通信鏈路，提供通信服務；

26、4）月球通導遙衛星通過星月鏈路和星地高速鏈路，為月球用戶提供高速中繼通信服務；

27、5）多個月球通導遙衛星通過星月鏈路、星間鏈路和星地高速鏈路，為月球用戶提供不間斷的高速中繼通信服務；

28、6）四顆及以上月球通導遙衛星向月球用戶發送導航信號，月球用戶接收導航信號后基于多球交會原理，實現自身位置的定位、導航，具備超穩時頻單元的月球通導遙衛星還可以向用戶提供授時服務；

29、7）月球通導遙衛星通過遙感載荷獲得月球勘察數據后，通過星月鏈路、星間鏈路，為月球用戶提供遙感數據，或通過星間鏈路、星地高速鏈路將遙感數據發送至地面。

30、有益效果：

31、本發明通過月球軌道的設置、通信導航遙感功能的配置、系統內衛星的協同，在地球?qū)Ш较到y(tǒng)信號無法覆蓋和地面測控系統信號有限覆蓋的月球空間，為月球用戶提供全面的通導遙服務，包括：

32、（1）編隊內所有衛星具備建立星間鏈路的功能，編隊內的信息快速傳遞提高了響應速度，地面站可以對編隊內衛星快速測控；

33、（2）通過多星的星月、星地與星間通信功能協同，實現了月球用戶之間、月球用戶與地面之間的快速通信；

34、（3）衛星配置超穩時頻單元，通過多星的星間測量功能與導航功能協同，實現了系統內時間、空間基準的傳遞，為月球用戶提供更好的導航定位授時服務；

35、（4）通過多星的遙感功能與通信功能協同，為月球用戶提供快速的遙感服務。
