本技術涉及通信，尤其涉及一種帶內測量方法、裝置、電子設備及存儲介質。

背景技術：

1、帶內測量是一種混合測量方法，能夠更精細地測量網絡拓?fù)浜途W(wǎng)絡性能，通過路徑中間交換節點對數據包依次插入元數據的方式，實現了對網絡狀態的采集。帶內網絡遙測系統由遙測服務器和具備帶內網絡遙測功能的交換機共同構成。帶內網絡遙測的數據包處理流程如下：

2、數據報文到達交換節點時，帶內網絡遙測模塊鏡像出該報文，根據遙測任務的需要插入帶內網絡遙測int（in-band?network?telemetry）頭部；報文轉發到帶內網絡遙測系統最后一跳時，交換設備匹配int頭部并提取全部遙測信息；遙測服務器解析遙測報文內的遙測信息，上報給上層遙測應用程序，進行網絡監測、效能分析及故障定位。

3、相關技術中，帶內測量方案一般是針對衛星節點定期發送固定的探針報文，實現衛星節點的帶內測量，帶內測量靈活性較差。

技術實現思路

1、本技術提供了一種帶內測量方法、裝置、電子設備及存儲介質，用以解決相關技術的帶內測量方案靈活性較差的問題。

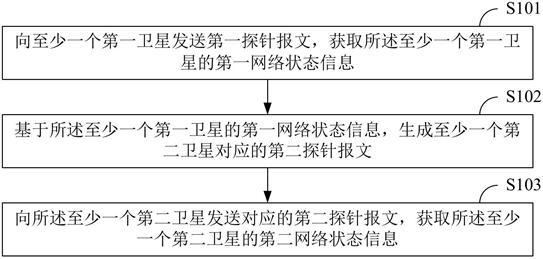

2、第一方面，本技術提供了一種帶內測量方法，所述方法包括：

3、向至少一個第一衛星發送第一探針報文，獲取所述至少一個第一衛星的第一網絡狀態信息；

4、基于所述至少一個第一衛星的第一網絡狀態信息，生成至少一個第二衛星對應的第二探針報文；

5、向所述至少一個第二衛星發送對應的第二探針報文，獲取所述至少一個第二衛星的第二網絡狀態信息。

6、在一種可選的實施方式中，所述方法包括：

7、將所述至少一個第一衛星的第一網絡狀態信息輸入強化學習模型，基于所述強化學習模型，生成至少一個第二衛星對應的第二探針報文。

8、在一種可選的實施方式中，所述方法還包括：

9、將所述至少一個第一衛星的第一網絡狀態信息輸入強化學習模型，基于所述強化學習模型確定至少一個探測路徑；

10、所述方法包括：

11、向所述至少一個探測路徑中的至少一個第二衛星發送對應的第二探針報文。

12、在一種可選的實施方式中，所述方法包括：

13、基于第一頻率向所述至少一個第一衛星發送第一探針報文；

14、基于第二頻率向所述至少一個第二衛星發送對應的第二探針報文；

15、其中，所述第二頻率小于所述第一頻率。

16、在一種可選的實施方式中，所述方法還包括：

17、將所述至少一個第一衛星的第一網絡狀態信息輸入強化學習模型，基于所述強化學習模型確定所述至少一個第二衛星對應的所述第二頻率。

18、在一種可選的實施方式中，所述方法包括：

19、基于所述強化學習模型確定所述至少一個第二衛星的網絡狀態信息對應的位圖信息；

20、向所述至少一個第二衛星發送攜帶所述位圖信息的對應的第二探針報文；其中，所述位圖信息用于指示測量網絡狀態信息。

21、在一種可選的實施方式中，所述向至少一個第一衛星發送第一探針報文包括：

22、針對所述至少一個第一衛星，確定與所述第一衛星距離最近的目標信關站；

23、通過所述目標信關站向所述第一衛星發送所述第一探針報文。

24、在一種可選的實施方式中，獲取所述至少一個第一衛星的第一網絡狀態信息包括：

25、針對所述至少一個第一衛星，獲取所述目標信關站至所述第一衛星的路徑上的至少一個第一衛星的第一網絡狀態信息。

26、在一種可選的實施方式中，獲取所述至少一個第二衛星的第二網絡狀態信息包括：

27、針對所述至少一個探測路徑，確定所述探測路徑上的至少一個第二衛星的第二網絡狀態信息；其中，所述探測路徑上的第二衛星對應的第二頻率相同。

28、在一種可選的實施方式中，基于所述強化學習模型確定至少一個探測路徑包括：

29、所述強化學習模型用于確定衛星的下一跳衛星，所述至少一個探測路徑包括所述衛星和所述下一跳衛星；其中，所述強化學習模型用于針對所述衛星，確定所述衛星和至少一個下一跳連接的候選衛星的條件概率；將條件概率最大的候選衛星確定為所述衛星的下一跳衛星。

30、在一種可選的實施方式中，確定所述至少一個下一跳連接的候選衛星的過程包括：

31、根據所述衛星的第一網絡狀態信息，確定與所述衛星相鄰且正常通信的至少一個衛星，將該至少一個衛星確定為至少一個候選衛星。

32、在一種可選的實施方式中，所述強化學習模型的訓練過程包括：

33、針對至少一個樣本路徑中的至少一個第一衛星，根據當前迭代訓練過程中該第一衛星的網絡狀態信息對應的位圖信息和權重值，以及探針報文的發送頻率，確定該第一衛星對應的第一獎勵值；根據該樣本路徑中的至少一個第一衛星對應的第一獎勵值，確定該樣本路徑對應的第二獎勵值；根據所述至少一個樣本路徑對應的最小的第二獎勵值對所述強化學習模型的梯度、所述網絡狀態信息對應的位圖信息和權重值，以及探針報文的發送頻率進行更新；重復迭代訓練至所述強化學習模型訓練完成。

34、在一種可選的實施方式中，所述根據當前迭代過程中該第一衛星的網絡狀態信息對應的位圖信息和權重值，以及探針報文的發送頻率，確定該第一衛星對應的第一獎勵值包括：

35、根據當前迭代過程中該第一衛星的網絡狀態信息對應的位圖信息和權重值，確定第一子獎勵值和探針報文所占的資源信息；

36、根據所述探針報文所占的資源信息和所述探針報文的發送頻率，確定第二子獎勵值；

37、根據所述第一子獎勵值和所述第二子獎勵值，確定該第一衛星對應的第一獎勵值。

38、在一種可選的實施方式中，所述方法還包括：

39、根據帶內測量的遙測需求確定對應的關聯網絡狀態信息；

40、根據所述關聯網絡狀態信息，確定第一衛星的網絡狀態信息對應的初始位圖信息和初始權重值。

41、第二方面，本技術提供了一種帶內測量裝置，所述裝置包括：

42、第一獲取模塊，用于向至少一個第一衛星發送第一探針報文，獲取所述至少一個第一衛星的第一網絡狀態信息；

43、確定模塊，用于基于所述至少一個第一衛星的第一網絡狀態信息，生成至少一個第二衛星對應的第二探針報文；

44、第二獲取模塊，用于向所述至少一個第二衛星發送對應的第二探針報文，獲取所述至少一個第二衛星的第二網絡狀態信息。

45、在一種可選的實施方式中，所述確定模塊，具體用于將所述至少一個第一衛星的第一網絡狀態信息輸入強化學習模型，基于所述強化學習模型，生成至少一個第二衛星對應的第二探針報文。

46、在一種可選的實施方式中，所述確定模塊，還用于將所述至少一個第一衛星的第一網絡狀態信息輸入強化學習模型，基于所述強化學習模型確定至少一個探測路徑；

47、所述確定模塊，具體用于向所述至少一個探測路徑中的至少一個第二衛星發送對應的第二探針報文。

48、在一種可選的實施方式中，所述第一獲取模塊，具體用于基于第一頻率向所述至少一個第一衛星發送第一探針報文；

49、所述第二獲取模塊，具體用于基于第二頻率向所述至少一個第二衛星發送對應的第二探針報文；

50、其中，所述第二頻率小于所述第一頻率。

51、在一種可選的實施方式中，所述確定模塊，還用于將所述至少一個第一衛星的第一網絡狀態信息輸入強化學習模型，基于所述強化學習模型確定所述至少一個第二衛星對應的所述第二頻率。

52、在一種可選的實施方式中，所述確定模塊，還用于基于所述強化學習模型確定所述至少一個第二衛星的網絡狀態信息對應的位圖信息；

53、所述第二獲取模塊，具體用于向所述至少一個第二衛星發送攜帶所述位圖信息的對應的第二探針報文；其中，所述位圖信息用于指示測量網絡狀態信息。

54、在一種可選的實施方式中，所述第一獲取模塊，具體用于針對所述至少一個第一衛星，確定與所述第一衛星距離最近的目標信關站；通過所述目標信關站向所述第一衛星發送所述第一探針報文。

55、在一種可選的實施方式中，所述第一獲取模塊，具體用于針對所述至少一個第一衛星，獲取所述目標信關站至所述第一衛星的路徑上的至少一個第一衛星的第一網絡狀態信息。

56、在一種可選的實施方式中，所述第二獲取模塊，具體用于針對所述至少一個探測路徑，確定所述探測路徑上的至少一個第二衛星的第二網絡狀態信息；其中，所述探測路徑上的第二衛星對應的第二頻率相同。

57、在一種可選的實施方式中，所述強化學習模型用于確定衛星的下一跳衛星，所述至少一個探測路徑包括所述衛星和所述下一跳衛星；其中，所述強化學習模型用于針對所述衛星，確定所述衛星和至少一個下一跳連接的候選衛星的條件概率；將條件概率最大的候選衛星確定為所述衛星的下一跳衛星。

58、在一種可選的實施方式中，所述確定模塊，具體用于根據所述衛星的第一網絡狀態信息，確定與所述衛星相鄰且正常通信的至少一個衛星，將該至少一個衛星確定為至少一個候選衛星。

59、在一種可選的實施方式中，所述裝置還包括：

60、訓練模塊，用于針對至少一個樣本路徑中的至少一個第一衛星，根據當前迭代訓練過程中該第一衛星的網絡狀態信息對應的位圖信息和權重值，以及探針報文的發送頻率，確定該第一衛星對應的第一獎勵值；根據該樣本路徑中的至少一個第一衛星對應的第一獎勵值，確定該樣本路徑對應的第二獎勵值；根據所述至少一個樣本路徑對應的最小的第二獎勵值對所述強化學習模型的梯度、所述網絡狀態信息對應的位圖信息和權重值，以及探針報文的發送頻率進行更新；重復迭代訓練至所述強化學習模型訓練完成。

61、在一種可選的實施方式中，所述訓練模塊，具體用于根據當前迭代過程中該第一衛星的網絡狀態信息對應的位圖信息和權重值，確定第一子獎勵值和探針報文所占的資源信息；根據所述探針報文所占的資源信息和所述探針報文的發送頻率，確定第二子獎勵值；根據所述第一子獎勵值和所述第二子獎勵值，確定該第一衛星對應的第一獎勵值。

62、在一種可選的實施方式中，所述訓練模塊，還用于根據帶內測量的遙測需求確定對應的關聯網絡狀態信息；根據所述關聯網絡狀態信息，確定第一衛星的網絡狀態信息對應的初始位圖信息和初始權重值。

63、第三方面，本技術提供了一種電子設備，包括處理器、通信接口、存儲器和通信總線，其中，處理器，通信接口，存儲器通過通信總線完成相互間的通信；

64、存儲器，用于存放計算機程序；

65、處理器，用于執行存儲器上所存放的程序時，實現所述的方法。

66、第四方面，本技術提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質內存儲有計算機程序，所述計算機程序被處理器執行時實現所述的方法。

67、第五方面，本技術提供了一種計算機程序產品，所述計算機程序產品包括可執行程序，該可執行程序被處理器執行實現所述的方法。

68、本技術中，首先向衛星網絡中的至少一個第一衛星發送第一探針報文，基于第一探針報文獲取至少一個第一衛星的第一網絡狀態信息。第一網絡狀態信息包括衛星負載、隊列長度、擁塞狀態、端口數據包丟失率、端口時間戳、端口數據包計數等性能指標信息。然后基于至少一個第一衛星的第一網絡狀態信息，生成至少一個第二衛星對應的第二探針報文。進而向至少一個第二衛星發送對應的第二探針報文，獲取至少一個第二衛星的第二網絡狀態信息。本技術提供了一種兩種不同的探針報文結合實現帶內測量的方案，并且第二種探針報文是基于第一種探針報文獲取的至少一個第一衛星的第一網絡狀態信息生成的。相較于相關技術針對衛星節點定期發送固定的探針報文，實現衛星節點的帶內測量的方案，提高了帶內測量的靈活性和針對性。
