本申請涉及數據處理，特別是涉及一種幀率控制方法、裝置、投屏設備及程序產品。

背景技術：

1、在投屏場景中，投屏裝置通常采用固定幀率對源端的顯示數據進行抓屏，并按照該固定幀率對應的碼流碼率對抓屏到的顯示數據進行編碼并傳輸至投屏接收端，其中，碼流碼率與幀率通常具有正相關性。

2、但是，在碼流傳輸?shù)倪^程中可能會受到無線網絡的瓶頸帶寬的影響，從而影響后續基于編碼得到的碼流進行投屏的效果；其中，瓶頸帶寬為在網絡中限制數據傳輸速率的設備/鏈路的帶寬，瓶頸帶寬也是網絡帶寬所允許的最大傳輸速率，以及，瓶頸帶寬也是實時變化的。

3、具體的，在碼流碼率遠大于瓶頸帶寬時，會出現網絡擁塞，在投屏?xí)r可能會出現花屏、卡頓的情況，即，投屏的效果較差；以及，在碼流碼率遠小于瓶頸帶寬時，又無法達到瓶頸帶寬所表征的最大傳輸速率，導致針對網絡帶寬的利用率較低。

4、目前，亟需一種幀率控制方法，以實現兼顧投屏效果及針對網絡帶寬的利用率。

技術實現思路

1、本申請實施例的目的在于提供一種幀率控制方法、裝置、投屏設備及程序產品，以實現兼顧投屏效果及針對網絡帶寬的利用率。具體技術方案如下：

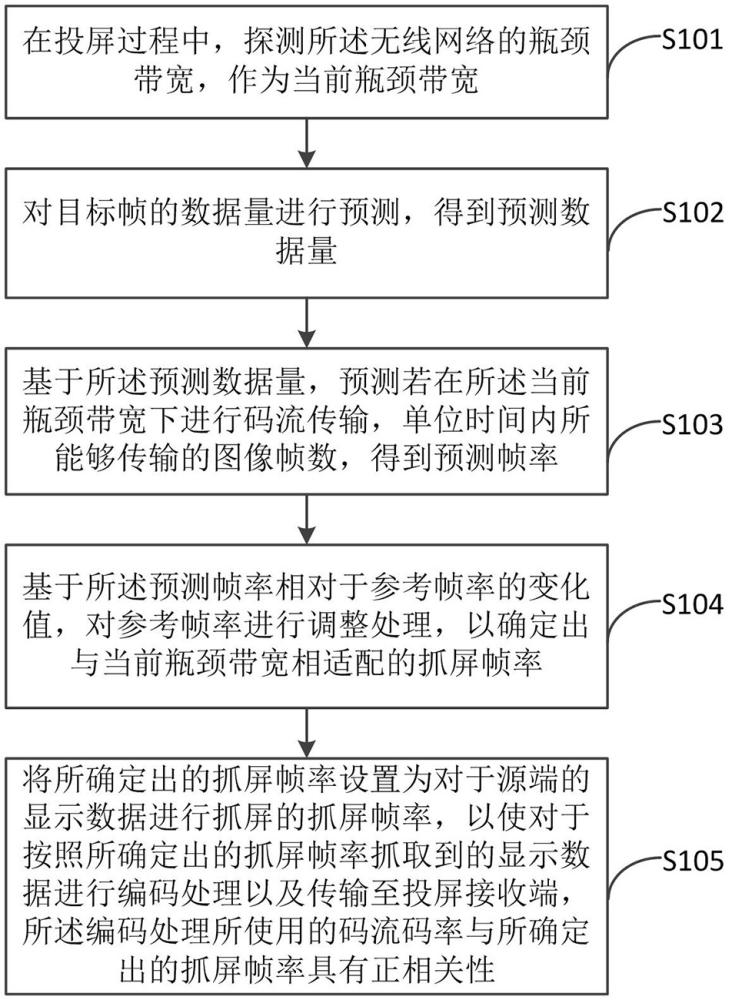

2、第一方面，本申請實施例提供了一種幀率控制方法，應用于投屏裝置，所述投屏裝置與投屏接收端之間通過無線網絡進行通信；所述方法包括：

3、在投屏過程中，探測所述無線網絡的瓶頸帶寬，作為當前瓶頸帶寬；

4、對目標幀的數據量進行預測，得到預測數據量；其中，所述目標幀為針對抓取到的源端的顯示數據的編碼過程中，待編碼得到的一個第一類幀，所述第一類幀為編碼時需要參考其他幀的幀；

5、基于所述預測數據量，預測若在所述當前瓶頸帶寬下進行碼流傳輸，單位時間內所能夠傳輸?shù)膱D像幀數，得到預測幀率；

6、基于所述預測幀率相對于參考幀率的變化值，對參考幀率進行調整處理，以確定出與當前瓶頸帶寬相適配的抓屏幀率；其中，所述參考幀率為根據所述無線網絡的網絡狀態，所設置的作為調整基礎的幀率；

7、將所確定出的抓屏幀率設置為對于源端的顯示數據進行抓屏的抓屏幀率，以使對于按照所確定出的抓屏幀率抓取到的顯示數據進行編碼處理以及傳輸至投屏接收端，所述編碼處理所使用的碼流碼率與所確定出的抓屏幀率具有正相關性。

8、第二方面，本申請實施例提供了一種幀率控制裝置，應用于投屏裝置，所述投屏裝置與投屏接收端之間通過無線網絡進行通信；所述裝置包括：

9、探測模塊，用于在投屏過程中，探測所述無線網絡的瓶頸帶寬，作為當前瓶頸帶寬；

10、第一預測模塊，用于對目標幀的數據量進行預測，得到預測數據量；其中，所述目標幀為針對抓取到的源端的顯示數據的編碼過程中，待編碼得到的一個第一類幀，所述第一類幀為編碼時需要參考其他幀的幀；

11、第二預測模塊，用于基于所述預測數據量，預測若在所述當前瓶頸帶寬下進行碼流傳輸，單位時間內所能夠傳輸?shù)膱D像幀數，得到預測幀率；

12、調整處理模塊，用于基于所述預測幀率相對于參考幀率的變化值，對參考幀率進行調整處理，以確定出與當前瓶頸帶寬相適配的抓屏幀率；其中，所述參考幀率為根據所述無線網絡的網絡狀態，所設置的作為調整基礎的幀率；

13、設置模塊，用于將所確定出的抓屏幀率設置為對于源端的顯示數據進行抓屏的抓屏幀率，以使對于按照所確定出的抓屏幀率抓取到的顯示數據進行編碼處理以及傳輸至投屏接收端，所述編碼處理所使用的碼流碼率與所確定出的抓屏幀率具有正相關性。

14、第三方面，本申請實施例提供了一種投屏設備，包括：

15、存儲器，用于存放計算機程序；

16、處理器，用于執行存儲器上所存放的程序時，實現上述任一幀率控制方法。

17、第四方面，本申請實施例提供了一種計算機程序產品，包括計算機程序，所述計算機程序在被處理器執行時實現上述任一幀率控制方法。

18、本申請實施例有益效果：

19、本申請實施例提供的幀率控制方法，可以在投屏過程中，探測無線網絡的瓶頸帶寬，作為當前瓶頸帶寬，對目標幀的數據量進行預測，可以得到預測數據量，并基于預測數據量，預測若在當前瓶頸帶寬下進行碼流傳輸，單位時間內所能夠傳輸?shù)膱D像幀數，得到預測幀率，后續可以基于預測幀率相對于參考幀率的變化值，對參考幀率進行調整處理，以確定出與當前瓶頸帶寬相適配的抓屏幀率，將所確定出的抓屏幀率設置為對于源端的顯示數據進行抓屏的抓屏幀率，其中，參考幀率為根據無線網絡的網絡狀態，所設置的作為調整基礎的幀率；可見，參考了預測幀率（預測幀率能夠從一定程度上反映出當前網絡環境下所需的碼率，該所需的碼率可以認為是實際編碼的數據量）及無線網絡的網絡狀態，從而可以動態的調節參考幀率，能夠?qū)ψ兓木W(wǎng)絡狀態做出快速的響應；以及，由于無線網絡的網絡狀態存在波動，故瓶頸帶寬也可以是變化的，而確定出的與當前瓶頸帶寬相適配的抓屏幀率，可以適配變化的瓶頸帶寬，這樣，在針對按照所確定出的抓屏幀率抓取到的顯示數據進行編碼處理時，編碼處理所使用的碼流碼率與所確定出的抓屏幀率具有正相關性，不會出現碼流碼率大于瓶頸帶寬過多，從而影響投屏效果的情況，也不會出現碼流碼率小于瓶頸帶寬過多，從而導致對于網絡帶寬的利用率較低的情況，進而兼顧投屏效果及針對網絡帶寬的利用率。

20、當然，實施本申請的任一產品或方法并不一定需要同時達到以上所述的所有優點。

技術特征：

1.一種幀率控制方法，其特征在于，應用于投屏裝置，所述投屏裝置與投屏接收端之間通過無線網絡進行通信；所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述參考幀率的設置方式包括：

3.根據權利要求2所述的方法，其特征在于，所述無線網絡的網絡狀態的確定方式包括：

4.根據權利要求2所述的方法，其特征在于，所述基于所述預測幀率相對于參考幀率的變化值，對參考幀率進行調整處理，以確定出與當前瓶頸帶寬相適配的抓屏幀率，包括：

5.根據權利要求1-4任一項所述的方法，其特征在于，所述對目標幀的數據量進行預測，得到預測數據量，包括：

6.根據權利要求1-4任一項所述的方法，其特征在于，所述基于所述預測數據量，預測若在所述當前瓶頸帶寬下進行碼流傳輸，單位時間內所能夠傳輸?shù)膱D像幀數，得到預測幀率，包括：

7.根據權利要求1-4任一項所述的方法，其特征在于，任一瓶頸帶寬對應的經驗幀率的獲取方式包括：

8.根據權利要求7所述的方法，其特征在于，所述經驗幀率對應表中的每一帶寬區間對應的經驗幀率的確定方式包括:

9.根據權利要求1-4任一項所述的方法，其特征在于，所述探測所述無線網絡的瓶頸帶寬，作為當前瓶頸帶寬，包括：

10.一種幀率控制裝置，其特征在于，應用于投屏裝置，所述投屏裝置與投屏接收端之間通過無線網絡進行通信；所述裝置包括：

11.一種投屏設備，其特征在于，包括：

12.一種計算機程序產品，其特征在于，包括計算機程序，所述計算機程序在被處理器執行時實現根據權利要求1-9中任一所述的方法。

技術總結
本申請實施例提供了一種幀率控制方法、裝置、投屏設備及程序產品，涉及數據處理技術領域，其中，一種幀率控制方法，包括：在投屏過程中，探測無線網絡的瓶頸帶寬，作為當前瓶頸帶寬，對目標幀的數據量進行預測，得到預測數據量，基于預測數據量，預測若在當前瓶頸帶寬下進行碼流傳輸，單位時間內所能夠傳輸?shù)膱D像幀數，得到預測幀率，基于預測幀率相對于參考幀率的變化值，對參考幀率進行調整處理，以確定出與當前瓶頸帶寬相適配的抓屏幀率，將所確定出的抓屏幀率設置為對于源端的顯示數據進行抓屏的抓屏幀率，以使對于按照所確定出的抓屏幀率抓取到的顯示數據進行編碼處理并進行傳輸。可見，本方案可以實現兼顧投屏效果及針對網絡帶寬的利用率。

技術研發人員：梁啟鵬
受保護的技術使用者：杭州海康威視數字技術股份有限公司
技術研發日：
技術公布日：2025/4/28
