本技術屬于交換機，具體涉及一種具有接口防護的交換機。

背景技術：

1、交換機意為“開關”是一種用于電(光)信號轉發的網絡設備。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是以太網交換機。其他常見的還有電話語音交換機、光纖交換機等。

2、但現有的交換機不具有防護結構，現有的交換機不具有對接口進行防護的功能，無法防止灰塵進入接口內，可能導致接口接觸不良，且無法防止硬物碰撞接口的內部，可能造成接口的損壞，因此亟需一種具有接口防護的交換機來解決上述問題。

技術實現思路

1、為了克服上述的技術問題，本實用新型的目的在于提供一種具有接口防護的交換機，以解決上述背景技術中提出的現有的交換機不具有防護結構，現有的交換機不具有對接口進行防護的功能，無法防止灰塵進入接口內，可能導致接口接觸不良，且無法防止硬物碰撞接口的內部，可能造成接口的損壞的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有接口防護的交換機，包括交換機本體、防護結構和卡扣結構，所述交換機本體的前側安裝有若干個接口，所述交換機本體的前側右端安裝有電源口，所述交換機本體的前側底部安裝有若干個防護結構，所述防護結構的位置與接口對應，所述交換機本體的前側頂部安裝有卡扣結構，所述卡扣結構的位置與接口對應。

3、優選的，所述防護結構包括擋板、固定板、轉軸和扭轉彈簧，所述擋板的底部固定連接固定板，所述固定板的底部固定連接轉軸。

4、優選的，所述轉軸的左右兩端均安裝有扭轉彈簧，所述扭轉彈簧的一端卡接擋板，所述扭轉彈簧的另一端卡接交換機本體。

5、優選的，所述卡扣結構包括固定座、滑軌、按鈕、彈簧一、推板、滑動架、彈簧二和卡扣。

6、優選的，所述固定座固定連接在交換機本體的內壁上，所述固定座的左右兩側均開設有滑軌，所述按鈕的后側固定連接彈簧一的一端。

7、優選的，所述彈簧一的另一端固定連接交換機本體，所述按鈕的頂部固定連接推板，所述滑軌滑動連接滑動架。

8、優選的，所述滑動架的頂部固定連接彈簧二的一端，所述彈簧二的另一端固定連接交換機本體，所述滑動架的前側底部固定連接卡扣。

9、與現有技術相比，本實用新型的有益效果是：

10、1、該一種具有接口防護的交換機設置有防護結構，當不需要使用接口時，通過轉軸向上轉動擋板，使擋板擠壓卡扣的底部，使彈簧二受到壓力而收縮，擋板推動卡扣向上移動，當擋板移動至交換機本體前側的凹槽內時，卡扣重新卡接擋板，通過防護結構可以在不使用接口時，防止灰塵進入接口內，且可以防止硬物碰撞接口的內部，造成接口的損壞。

11、2、該一種具有接口防護的交換機設置有卡扣結構，當需要使用接口時，按壓按鈕，使按鈕向后移動，彈簧一受到壓力而收縮，按鈕帶動推板向后移動，推板頂部的斜坡推動滑動架內壁的頂部，使推板帶動滑動架向上移動，彈簧二受到壓力而收縮，滑動架帶動卡扣向上移動，使卡扣不再卡接擋板，扭轉彈簧的扭力推動擋板向前轉動，使擋板打開，通過卡扣結構可以快速打開和固定擋板，方便操作，便于使用。

技術特征：

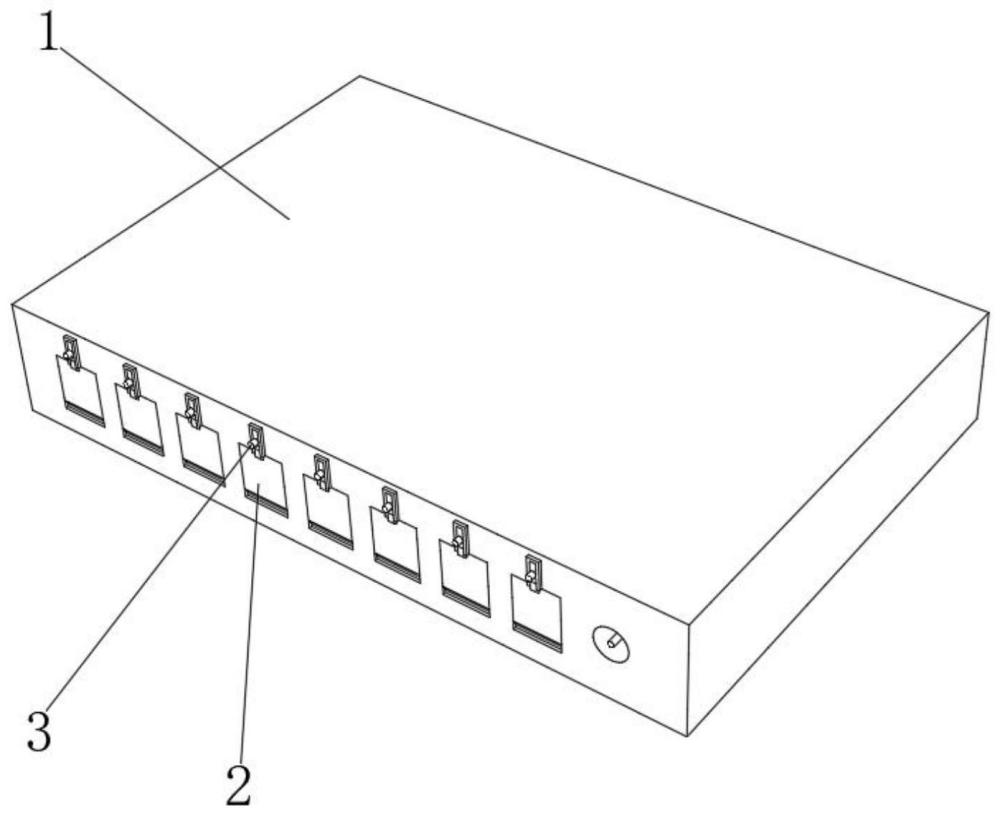

1.一種具有接口防護的交換機，包括交換機本體(1)、防護結構(2)和卡扣結構(3)，其特征在于：所述交換機本體(1)的前側安裝有若干個接口(11)，所述交換機本體(1)的前側右端安裝有電源口(12)，所述交換機本體(1)的前側底部安裝有若干個防護結構(2)，所述防護結構(2)的位置與接口(11)對應，所述交換機本體(1)的前側頂部安裝有卡扣結構(3)，所述卡扣結構(3)的位置與接口(11)對應。

2.根據權利要求1所述的一種具有接口防護的交換機，其特征在于：所述防護結構(2)包括擋板(21)、固定板(22)、轉軸(23)和扭轉彈簧(24)，所述擋板(21)的底部固定連接固定板(22)，所述固定板(22)的底部固定連接轉軸(23)。

3.根據權利要求2所述的一種具有接口防護的交換機，其特征在于：所述轉軸(23)的左右兩端均安裝有扭轉彈簧(24)，所述扭轉彈簧(24)的一端卡接擋板(21)，所述扭轉彈簧(24)的另一端卡接交換機本體(1)。

4.根據權利要求1所述的一種具有接口防護的交換機，其特征在于：所述卡扣結構(3)包括固定座(31)、滑軌(32)、按鈕(33)、彈簧一(34)、推板(35)、滑動架(36)、彈簧二(37)和卡扣(38)。

5.根據權利要求4所述的一種具有接口防護的交換機，其特征在于：所述固定座(31)固定連接在交換機本體(1)的內壁上，所述固定座(31)的左右兩側均開設有滑軌(32)，所述按鈕(33)的后側固定連接彈簧一(34)的一端。

6.根據權利要求5所述的一種具有接口防護的交換機，其特征在于：所述彈簧一(34)的另一端固定連接交換機本體(1)，所述按鈕(33)的頂部固定連接推板(35)，所述滑軌(32)滑動連接滑動架(36)。

7.根據權利要求6所述的一種具有接口防護的交換機，其特征在于：所述滑動架(36)的頂部固定連接彈簧二(37)的一端，所述彈簧二(37)的另一端固定連接交換機本體(1)，所述滑動架(36)的前側底部固定連接卡扣(38)。

技術總結
本技術涉及交換機技術領域，具體涉及一種具有接口防護的交換機，包括交換機本體、防護結構和卡扣結構，所述交換機本體的前側安裝有若干個接口，所述交換機本體的前側右端安裝有電源口，所述交換機本體的前側底部安裝有若干個防護結構，所述防護結構的位置與接口對應，所述交換機本體的前側頂部安裝有卡扣結構，所述卡扣結構的位置與接口對應。本技術設置有防護結構，通過防護結構可以在不不使用接口時，防止灰塵進入接口內，且可以防止硬物碰撞接口的內部，造成接口的損壞。本技術設置有卡扣結構，通過卡扣結構可以快速打開和固定擋板，方便操作，便于使用。

技術研發人員：韓弘博,沈正江,崔鶴飛,王振偉
受保護的技術使用者：河南豐特電子科技有限公司
技術研發日：20240423
技術公布日：2025/4/28
