本發明屬于蜂窩芯材質量控制技術，涉及一種蜂窩芯材孔格規整性的控制方法。

背景技術：

目前，芳綸紙蜂窩、玻璃布蜂窩及植物纖維蜂窩一般采用拉伸法制造，其工序包括：涂膠、壓制、拉伸、定型、浸膠、凈化、烘干、固化，定型后的蜂窩在浸膠、凈化、烘干、固化時處于自由狀態，其長度或?qū)挾葧蚨ㄐ凸に噮?shù)設置、孔格尺寸大小、紙張厚薄不一樣等因素出現無規律的變化，最終導致蜂窩芯材孔格不規整，影響蜂窩芯材質量和某些特殊要求蜂窩芯材的使用。

技術實現要素：

本發明的目的是針對上述現有控制方法不足或不能滿足部分特殊應用需求，提出一種蜂窩芯材孔格規整性的控制方法。

本發明的技術解決方案是：

(1)選擇芳綸紙蜂窩疊層板、玻璃布蜂窩疊層板或者植物纖維紙蜂窩疊層板

(2)在步驟(1)所選疊層板上制備橢圓孔，橢圓孔短軸平行于蜂窩孔格的方向，橢圓孔長軸在疊層板端頭的端點距疊層板端頭不小于30mm；

(3)采用蜂窩芯材拉伸設備將步驟(2)的蜂窩疊層板展開成蜂窩芯材，使步驟(2)中的橢圓孔變成直徑等于短軸尺寸的圓孔；

(4)將步驟(3)所述的蜂窩芯材在烘箱內進行高溫處理，處理溫度不低于180℃，時間不小于2.5h；

(5)將步驟(4)所述的蜂窩芯材浸漬樹脂；

(6)將直徑比橢圓孔短軸尺寸小0.5mm-2mm的鋼管或圓鋼插入到步驟(3)所述圓孔內；

(7)將步驟(6)所述的帶有鋼管或圓鋼的蜂窩塊放入烘箱進行固化，固化后取出鋼管或圓鋼，得到孔格規整的蜂窩芯材。

所述疊層板上制橢圓孔短軸的尺寸為30mm-60mm，長軸尺寸為短軸尺寸的1.3333倍，并且為貫穿性孔。展開時，展開方向的尺寸為層數×孔格邊長×0.866。

所述疊層板一端制橢圓孔的數量為1-5個，具體數量根據疊層的寬度確定。

蜂窩疊層板的寬度為50mm-900mm，蜂窩疊層板孔格邊長為1.83mm-11.0mm。

本發明具有的優點和有益效果是：

本發明在制備蜂窩疊層板后，拉伸前，進行制孔，可采用數控銑的辦法，簡便、快速，所制孔對蜂窩芯材制造的后續拉伸、定型、浸膠、凈化、烘干、固化工序不產生任何影響。疊層板狀態制孔確保了所制孔與蜂窩芯材孔格間位置的唯一性；在蜂窩固化前，將剛度大的筆直的鋼管或圓剛插入到所制孔內，鋼管或圓鋼與所制孔之間形成緊密的配合，利用鋼管或圓鋼的剛度強迫蜂窩芯材孔格在一條直線上，固化后取出鋼管或圓鋼，得到孔格規整的蜂窩塊。

本發明巧妙的在蜂窩疊層板上制造孔，無論后續拉伸、定型、浸膠、凈化、烘干工序蜂窩塊外形如何變化，在蜂窩塊固化時，將剛性工具插入所制孔中，利用剛性工具的剛度強迫蜂窩芯材孔格回到一條直線上。具有操作簡便、蜂窩芯材孔格規整性好等特點。而且，本發明不會因定型工藝參數設置、孔格尺寸大小、紙張厚薄不一樣等因素而影響蜂窩芯材孔格的規整性。

附圖說明

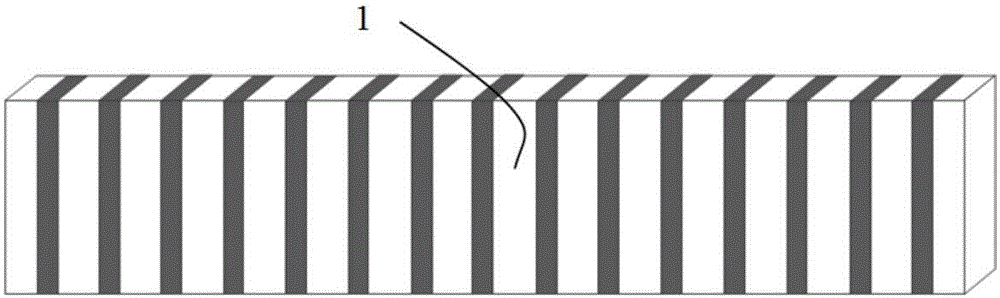

圖1是蜂窩疊層板示意圖(1疊層板)；

圖2是制橢圓孔后的蜂窩疊層板示意圖(1疊層板，2橢圓孔)；

圖3插入圓鋼的待固化的蜂窩塊的示意圖(3圓孔，4圓鋼，5蜂窩塊)。

圖4是固化后蜂窩塊示意圖(3圓孔，5蜂窩塊)。

具體實施方式

下面通過實施例對本發明的設計和制備技術做進一步詳細說明。

如上面所述的蜂窩芯材孔格規整性的控制方法，設計技術步驟如下：

(1)選擇芳綸紙蜂窩疊層板1、玻璃布蜂窩疊層板1或者植物纖維紙蜂窩疊層板1，蜂窩疊層板1孔格邊長在1.83mm-11.0mm，蜂窩疊層板1的寬度在50mm-900mm。

(2)在銑床、鉆床、雕刻機等具有孔加工能力的設備上，在蜂窩疊層板1兩端制備短軸尺寸為30mm-60mm的一個或多個橢圓孔2，橢圓孔2長軸靠近蜂窩疊層板1端頭的端點距蜂窩疊層板1的端頭為30mm-50mm，橢圓孔2的長軸尺寸為短軸尺寸的1.3333倍，橢圓孔2的短軸與蜂窩芯材孔格的方向平行。

(3)在能拉伸蜂窩疊層板1的設備上將制橢圓孔2的蜂窩疊層板1拉伸成蜂窩塊5，拉伸方向的尺寸與孔格邊長的關系為：拉伸方向尺寸＝層數×孔格邊長×0.866，或直到橢圓孔2變成圓孔3為止。

(4)將拉伸后的蜂窩塊5放入烘箱中進穩定化處理，處溫度180℃-220℃，保溫時間為1h-2h。

(5)將高溫處理后的蜂窩塊5浸漬樹脂，浸漬樹脂包括酚醛樹脂、環氧樹脂、聚酰亞胺樹脂、雙馬樹脂，這些樹脂的固化溫度范圍120℃-300℃。

(6)將浸漬樹脂后的蜂窩塊5進行凈化，凈化風速0.5m/s-5m/s，凈化時間10min-90min。

(7)將凈化后的蜂窩塊5進行烘干處理，處理溫度60℃-160℃，處理時間為30min-90min。

(8)重復步驟(5)到步驟(7)，直到蜂窩塊5的密度達到要求值。

(9)將外徑比步驟(2)所制橢圓孔的短軸小0.5mm-2mm的筆直的圓鋼4或鋼管4插入到所制孔3內，圓鋼4或鋼管4的長度比蜂窩塊5的長度長50mm以上。

(10)將步驟(9)的組件在烘箱內固化，固化溫度范圍120℃-300℃，時間90min-120min。

(11)將步驟(9)的圓鋼或鋼管取出，得到孔格規則的蜂窩塊5。

實施例1

一種蜂窩芯材孔格規整性的控制方法，其特征在于，設計和制造的步驟如下：

(1)選擇孔格邊長為2.75mm、紙厚為0.05mm的芳綸紙蜂窩疊層板，疊層板長度1650mm，寬度300mm，疊層的層數為924層。

(2)在數控銑床上，采用指銑刀、轉速15000r/min，在疊層板端頭中間位置制橢圓通孔。橢圓孔的短軸尺寸為33mm，長軸尺寸為44mm，長軸的端點距疊層板端頭30mm，橢圓孔的短軸與蜂窩芯材孔格的方向平行，橢圓孔的長軸垂直蜂窩芯材孔格，橢圓孔的中心軸垂直蜂窩疊層板。

(3)在蜂窩拉伸機上將蜂窩板拉伸到2400mm長。

(4)將步驟(3)的蜂窩塊放入烘箱內，設定溫度為180℃±5℃，保溫時間為2h。

(5)將步驟(4)或步驟(7)的蜂窩塊浸漬符合《GJB 1331燒蝕材料用酚醛樹脂規范》的酚醛樹脂，樹脂比重設為0.980g/cm³。

(6)將浸漬樹脂后的蜂窩塊進行凈化，凈化風速設定為0.5m/s，凈化時間90min。

(7)將凈化后的蜂窩塊放入烘箱內，烘箱設定溫度為90℃±5℃，保溫時間為60min。

(8)重復步驟(5)、步驟(6)和步驟(7)各三次，蜂窩塊密度為達到50.5kg/m³。

(9)將外徑為32mm的壁厚為3mm的筆直的鋼管插入到步驟2所制孔內。

(10)將步驟(9)的穿有鋼管的組件放入烘箱內，設定溫度為180℃±5℃，保溫時間為90min。

(11)將步驟(10)的鋼管取出。

實施例2

一種蜂窩芯材孔格規整性的控制方法，其特征在于，設計和制造的步驟如下：

(1)選擇孔格邊長為5mm、玻璃布厚度為0.1mm的玻璃布蜂窩疊層板，疊層板長度1330mm，寬度600mm，疊層的層數為346層。

(2)在數控銑床上，采用指銑刀、轉速8000r/min，在疊層板兩端頭各制3個橢圓通孔，通孔中心之間間距150mm，通孔中心距疊層板兩邊150mm，橢圓孔長軸的端點距疊層板端頭30mm。橢圓孔短軸的尺寸為35mm，長軸的尺寸為46.7mm，橢圓孔的短軸與蜂窩芯材孔格的方向平行，橢圓孔的長軸垂直蜂窩芯材孔格，橢圓孔的中心軸垂直蜂窩疊層板。

(3)在蜂窩拉伸機上將玻璃布蜂窩板拉伸到1500mm長。

(4)將步驟3的蜂窩塊放入烘箱內，設定溫度為120℃±5℃，保溫時間為1h。

(5)將步驟(4)的或步驟(8)的玻璃布蜂窩塊浸漬聚酰亞胺樹脂，樹脂比重設為0.960g/cm³。

(6)將浸漬樹脂后的蜂窩塊進行凈化，凈化風速設定為1.0m/s，凈化時間60min。

(7)將凈化后的蜂窩塊放入烘箱內，執行工藝：升溫至120℃±5℃，保溫時間為60min，升溫至200℃，保溫90min，降溫至≤60℃。

(8)重復步驟(5)、步驟(6)和步驟(7)各2次，蜂窩塊密度為達到56.0kg/m³。

(9)將外徑為34mm的壁厚為3mm的6根筆直的鋼管插入到步驟2所制孔內。

(10)將步驟(9)的穿有筆直鋼管的組件放入烘箱內，設定溫度為260℃±5℃，保溫時間為90min。

(11)將步驟(10)鋼管取出。
