本技術涉及警用防爆盾，具體為一種便攜式警用防爆盾。

背景技術：

1、盾牌是一種古老的防御性兵器，士兵手執盾牌可以有效遮擋敵人的兵器，保護自身生命安全，在古代作戰中，無論是中國、古希臘還是古羅馬的歷史上，盾牌都是一種戰術用途非常重要的兵器而一直發展至今，作為盾牌的一種，防爆盾牌是指武裝警察、鎮暴警察或鎮暴軍隊所使用的一種類似于中世紀的盾牌的防御器具，用于在鎮暴過程中推擠對方和保護自己，可以抵擋硬物、鈍器以及不明液體的襲擊，也可以抵擋低速子彈，是武裝警察、鎮暴警察常用的防爆用具之一。

2、在進行鎮暴任務時，武裝警察需對防爆盾進行攜帶移動，現有的防爆盾多為固定式結構設置，盾體結構為一體式無法進行折疊收納，由于盾體體積較大，在進行防爆盾移動攜帶經過狹空間，如窄門、狹窄通道時易與墻壁發生磕碰，使用十分不便。

技術實現思路

1、本實用新型的目的在于提供一種便攜式警用防爆盾，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便攜式警用防爆盾，包括防爆盾體，所述防爆盾體包括上部盾體和下部盾體，所述上部盾體與下部盾體的連接側設置有連接絞座，所述上部盾體通過連接絞座可折疊設置于下部盾體的上部，所述上部盾體和下部盾體上部均設置有第一磁塊；

3、所述上部盾體的下部兩側均設置有撥塊滑槽，所述撥塊滑槽的內部設置有鎖定機構，所述鎖定機構包括切換撥塊、鎖定插柱、第二磁塊和限位螺栓，所述鎖定插柱跟隨切換撥塊活動于撥塊滑槽的內側，所述鎖定插柱通過嵌合插接實現對上部盾體和下部盾體的鎖死限位。

4、作為優選，上述連接絞座的數量為兩個，兩個所述連接絞座呈對稱狀安裝于上部盾體與下部盾體的連接接縫兩側，所述上部盾體通過連接絞座鉸接于下部盾體的上部。

5、作為優選，上述第一磁塊設置有多個，若干個所述第一磁塊呈對稱狀均勻固定于上部盾體與下部盾體的后部邊側，所述上部盾體的頂部與下部盾體的底部均設置有分離扣槽。

6、作為優選，上述上部盾體的前側中部設置有爆閃燈，所述爆閃燈的上方設置有防爆觀察窗，所述上部盾體的后側中部設置有伸縮把手。

7、作為優選，上述撥塊滑槽呈對稱狀設置于上部盾體的后部兩側，所述撥塊滑槽與切換撥塊相適配，所述撥塊滑槽滑動嵌合于撥塊滑槽的內部，所述切換撥塊的前側設置有切換撥槽。

8、作為優選，上述鎖定插柱固定于切換撥塊的底側，所述上部盾體與下部盾體的鉸接側均設置有鎖定插孔，所述鎖定插孔與鎖定插柱相適配，所述鎖定插柱貫穿上部盾體的下部且插接于下部盾體上部設置的鎖定插孔內，所述限位螺栓貫穿連接于切換撥塊的中部，所述撥塊滑槽的內部設置有限位螺孔，所述限位螺栓的端部貫穿切換撥塊且螺紋連接于限位螺孔的內部。

9、作為優選，上述第二磁塊的數量為兩個，兩個所述第二磁塊分別固定于切換撥塊的頂側中部與撥塊滑槽的內部上側，所述切換撥塊上移解鎖后兩個第二磁塊通過磁力吸附固定。

10、本實用新型采用以上技術方案與現有技術相比，具有以下技術效果：

11、本防爆盾采用可折疊式的結構設置，將防爆盾分為上部盾體和下部盾體兩部分，利用連接絞座對兩部分的盾體進行鉸接，實際使用時在經過狹窄區域時，可通過翻轉對防爆盾進行折疊收納，降低防爆盾的整體體積，可有效提高防爆盾的通行便利性，利于防爆盾的移動攜帶，并且對兩側的盾體采用插柱式的鎖定結構，完成盾體的展開布置后可通過撥移切換撥塊使鎖定插柱嵌合插接進兩側盾體的連接處，通過插接限位對展開后的上部盾體與下部盾體進行鎖死限位，切換方便快速，可在較短時間內完成盾體的展開組裝，大大提高了防爆盾的使用便利性。

技術特征：

1.一種便攜式警用防爆盾，包括防爆盾體，其特征在于：所述防爆盾體包括上部盾體(1)和下部盾體(2)，所述上部盾體(1)與下部盾體(2)的連接側設置有連接絞座(5)，所述上部盾體(1)通過連接絞座(5)可折疊設置于下部盾體(2)的上部，所述上部盾體(1)和下部盾體(2)上部均設置有第一磁塊(6)；

2.根據權利要求1所述的一種便攜式警用防爆盾，其特征在于：所述連接絞座(5)的數量為兩個，兩個所述連接絞座(5)呈對稱狀安裝于上部盾體(1)與下部盾體(2)的連接接縫兩側，所述上部盾體(1)通過連接絞座(5)鉸接于下部盾體(2)的上部。

3.根據權利要求2所述的一種便攜式警用防爆盾，其特征在于：所述第一磁塊(6)設置有多個，若干個所述第一磁塊(6)呈對稱狀均勻固定于上部盾體(1)與下部盾體(2)的后部邊側，所述上部盾體(1)的頂部與下部盾體(2)的底部均設置有分離扣槽(14)。

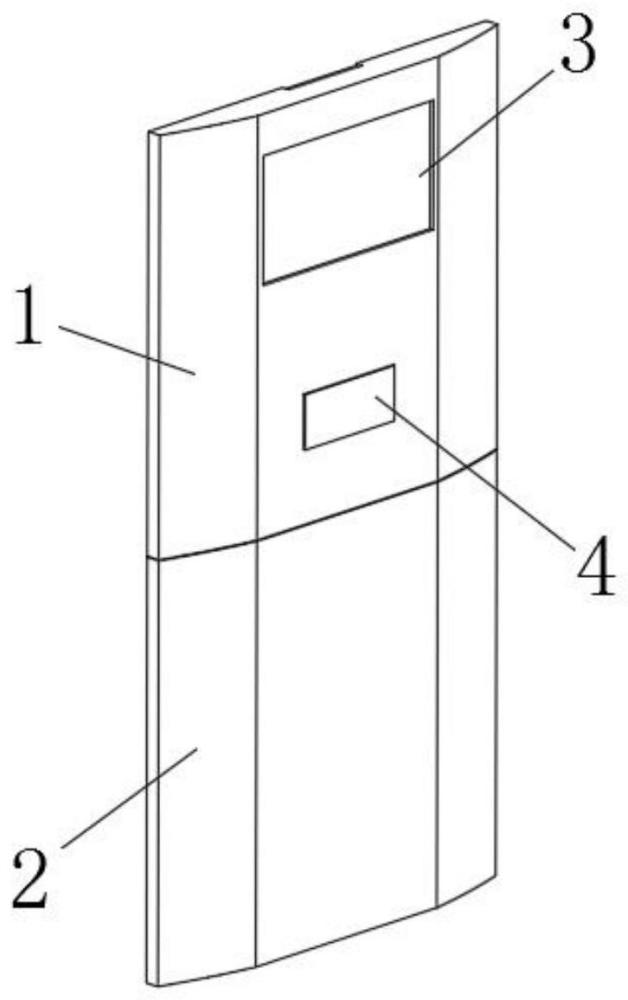

4.根據權利要求3所述的一種便攜式警用防爆盾，其特征在于：所述上部盾體(1)的前側中部設置有爆閃燈(4)，所述爆閃燈(4)的上方設置有防爆觀察窗(3)，所述上部盾體(1)的后側中部設置有伸縮把手(15)。

5.根據權利要求1所述的一種便攜式警用防爆盾，其特征在于：所述撥塊滑槽(7)呈對稱狀設置于上部盾體(1)的后部兩側，所述撥塊滑槽(7)與切換撥塊(9)相適配，所述撥塊滑槽(7)滑動嵌合于撥塊滑槽(7)的內部，所述切換撥塊(9)的前側設置有切換撥槽(13)。

6.根據權利要求5所述的一種便攜式警用防爆盾，其特征在于：所述鎖定插柱(10)固定于切換撥塊(9)的底側，所述上部盾體(1)與下部盾體(2)的鉸接側均設置有鎖定插孔，所述鎖定插孔與鎖定插柱(10)相適配，所述鎖定插柱(10)貫穿上部盾體(1)的下部且插接于下部盾體(2)上部設置的鎖定插孔內，所述限位螺栓(12)貫穿連接于切換撥塊(9)的中部，所述撥塊滑槽(7)的內部設置有限位螺孔，所述限位螺栓(12)的端部貫穿切換撥塊(9)且螺紋連接于限位螺孔的內部。

7.根據權利要求6所述的一種便攜式警用防爆盾，其特征在于：所述第二磁塊(11)的數量為兩個，兩個所述第二磁塊(11)分別固定于切換撥塊(9)的頂側中部與撥塊滑槽(7)的內部上側，所述切換撥塊(9)上移解鎖后兩個第二磁塊(11)通過磁力吸附固定。

技術總結
本技術涉及警用防爆盾技術領域，且公開了一種便攜式警用防爆盾，包括防爆盾體，上部盾體通過連接絞座可折疊設置于下部盾體的上部，上部盾體和下部盾體上部均設置有第一磁塊，鎖定插柱跟隨切換撥塊活動于撥塊滑槽的內側，鎖定插柱通過嵌合插接實現對上部盾體和下部盾體的鎖死限位，采用可折疊式的結構設置，實際使用時在經過狹窄區域時，可通過翻轉對防爆盾進行折疊收納，利于防爆盾的移動攜帶，并且對兩側的盾體采用插柱式的鎖定結構，完成盾體的展開布置后可通過撥移切換撥塊使鎖定插柱嵌合插接進兩側盾體的連接處，通過插接限位對展開后的上部盾體與下部盾體進行鎖死限位，切換方便快速，大大提高了防爆盾的使用便利性。

技術研發人員：鄒志傑,鄒達聞
受保護的技術使用者：廣東中盾警用裝備有限公司
技術研發日：20240124
技術公布日：2025/4/24
