本技術涉及注塑模具，具體是一種注塑模具用導向裝置。

背景技術：

1、注塑成型是批量生產某些形狀復雜部件時用到的一種加工方法，具體指將受熱融化的材料由高壓射入模腔，經冷卻固化后，得到成形品，注塑模具是一種生產塑膠制品的工具；也是賦予塑膠制品完整結構和精確尺寸的工具，導柱導向機構是利用導柱和導向孔之間的配合來保證模具的對合精度。

2、現有的注塑模具的導向結構通常是導柱和導筒相互配合，當其中一模具被推動時，通過導柱和導筒的導向可向另一模具移動，從而蓋住另一模具，當不在收到推力時，導柱和導筒可通過復位結構進行復位，然而導向結構在使用的過程中，導向柱表面會不斷的與導向筒內壁摩擦，隨著使用的時間不斷增加，磨損過大，容易導致導向不精確以及卡頓的問題，減少了導向結構的使用壽命，因此需要對其進行改進。

技術實現思路

1、解決的技術問題

2、本實用新型的目的就是為了彌補現有技術的不足，提供了一種注塑模具用導向裝置。

3、技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種注塑模具用導向裝置，包括上模架和下模架，所述上模架的底面固定連接有上模具，所述下模架的頂面固定連接有下模具，所述上模架的頂面貫穿設置有注塑口，且注塑口貫穿上模具頂面，所述下模架的底面設置有卸料組件，所述上模架通過導向結構與下模架連接。

5、上述的，所述卸料組件包括安裝架、伸縮氣缸和頂柱，所述下模架的底面固定安裝有安裝架，所述安裝架的內壁通過連接桿固定安裝有伸縮氣缸，所述下模架的底面貫穿下模具和安裝架頂面設置有若干孔洞，且孔洞與伸縮氣缸的活動桿一一對應，所述伸縮氣缸的頂面固定安裝有頂柱，所述頂柱與下模具的孔洞內壁契合。

6、上述的，所述導向結構包括導向柱、導向筒和限位塊，所述上模架的底面四端分別固定安裝有導向柱，所述下模架的頂面四端分別固定安裝有導向筒，所述導向筒內壁設置有活動槽，且頂面貫穿設有小于活動槽的開口，所述導向筒的活動槽內壁放置有限位塊，所述導向柱一端穿過導向筒的頂面開口，與限位塊的頂面固定連接，所述導向筒的活動槽內壁底面和內壁頂面均設置有自潤滑組件，所述導向筒的活動槽內壁設置有滾動摩擦組件，所述導向筒的互相表面兩端分別設置有注油組件。

7、上述的，所述下模架的頂面固定連接有復位彈簧，所述復位彈簧的一端與上模架的底面固定連接。

8、上述的，所述滾動摩擦組件包括安裝槽和滾珠，所述導向筒的內壁均勻設置有若干安裝槽，所述安裝槽內壁呈弧形，且套接有滾珠。

9、上述的，所述自潤滑組件包括吸油海綿塊和吸油海綿環，所述吸油海綿塊固定安裝于導向筒活動槽內壁底面，且與活動槽內壁貼合，所述吸油海綿環固定安裝于導向筒活動槽內壁頂面。

10、上述的，所述注油組件包括注油孔、旋鈕和密封柱，所述導向筒的弧形表面上端和下端均貫穿開設有注油孔，所述注油孔的內壁設置有螺紋，所述密封柱的一端固定連接有旋鈕，所述密封柱的弧形表面設置有螺紋，所述密封柱與注油孔內壁螺紋連接。

11、有益效果：

12、與現有技術相比，該一種注塑模具用導向裝置具備如下有益效果：

13、一、本實用新型通過設置有吸油海綿塊、吸油海綿環、注油孔、旋鈕、密封柱、安裝槽和滾珠，使導向柱底面的限位塊在導向筒活動槽中活動時，安裝槽內的滾珠可進行滾動，從而將滑動摩擦變?yōu)闈L動摩擦，減少限位塊的磨損，可通過注油孔向吸油海綿塊和吸油海綿環注入潤滑油，完畢后可通過旋轉旋鈕使密封柱與注油孔連接，從而堵住注油孔，當限位塊向下移動時，會擠壓吸油海綿塊，使吸油海綿塊吸收的潤滑油擠出，對限位塊進行潤滑，進一步減少了限位塊的磨損，當限位塊上升時會擠壓吸油海綿環，將吸油海綿環吸收的潤滑油擠出，從而對導向柱的表面進行潤滑，減少導向柱受到的磨損，使導向柱的使用壽命更長。

14、二、本實用新型通過伸縮氣缸和頂柱，使注塑并冷卻成型的成型件后的成型件可通過伸縮氣缸驅動活動桿向上移動，使頂柱將成型件從下模具中頂出進行出料，且伸縮氣缸的活動桿收縮時，頂柱可完全堵住下模具的內壁孔洞，使其不會影響注塑。

15、本實用新型的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本實用新型的實踐中得到教導。

技術特征：

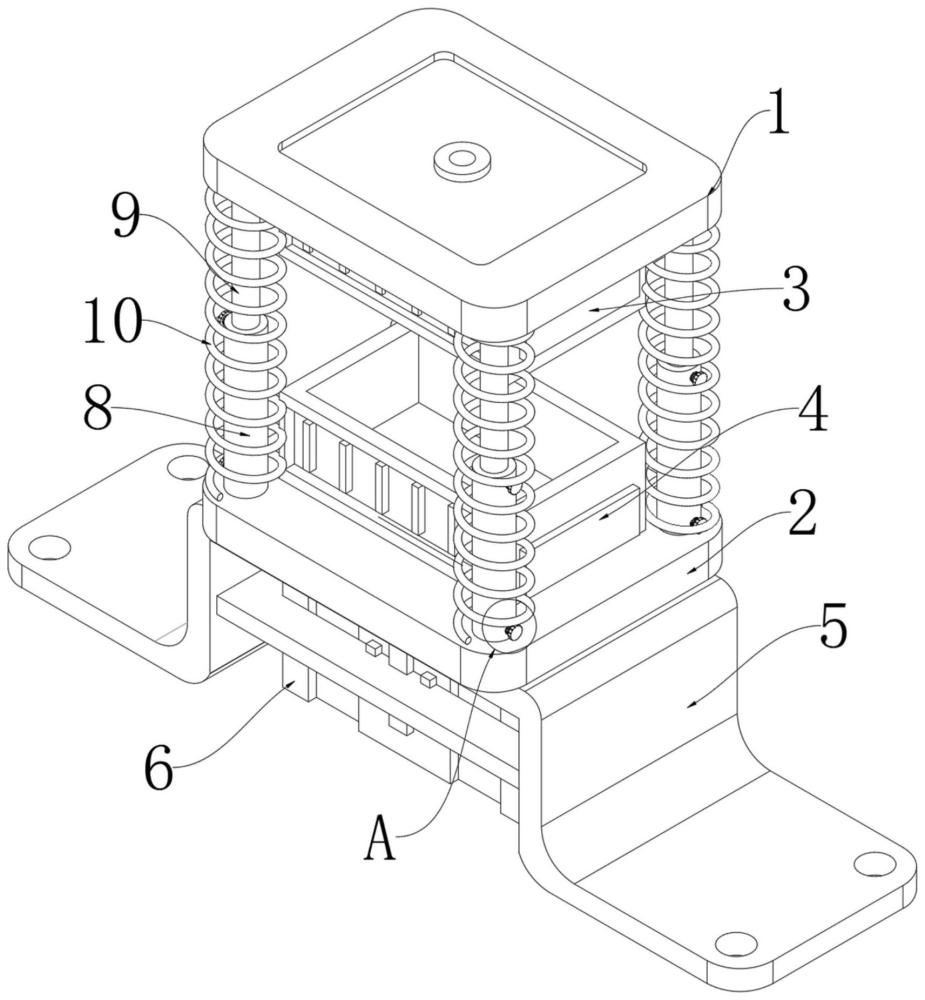

1.一種注塑模具用導向裝置，包括上模架(1)和下模架(2)，其特征在于：所述上模架(1)的底面固定連接有上模具(3)，所述下模架(2)的頂面固定連接有下模具(4)，所述上模架(1)的頂面貫穿設置有注塑口，且注塑口貫穿上模具(3)頂面，所述下模架(2)的底面設置有卸料組件，所述上模架(1)通過導向結構與下模架(2)連接，所述導向結構包括導向柱(9)、導向筒(8)和限位塊(11)，所述上模架(1)的底面四端分別固定安裝有導向柱(9)，所述下模架(2)的頂面四端分別固定安裝有導向筒(8)，所述導向筒(8)內壁設置有活動槽，且頂面貫穿設有小于活動槽的開口，所述導向筒(8)的活動槽內壁放置有限位塊(11)，所述導向柱(9)一端穿過導向筒(8)的頂面開口，與限位塊(11)的頂面固定連接，所述導向筒(8)的活動槽內壁底面和內壁頂面均設置有自潤滑組件，所述導向筒(8)的活動槽內壁設置有滾動摩擦組件，所述導向筒(8)的互相表面兩端分別設置有注油組件，所述滾動摩擦組件包括安裝槽(18)和滾珠(17)，所述導向筒(8)的內壁均勻設置有若干安裝槽(18)，所述安裝槽(18)內壁呈弧形，且套接有滾珠(17)，所述自潤滑組件包括吸油海綿塊(12)和吸油海綿環(13)，所述吸油海綿塊(12)固定安裝于導向筒(8)活動槽內壁底面，且與活動槽內壁貼合，所述吸油海綿環(13)固定安裝于導向筒(8)活動槽內壁頂面，所述注油組件包括注油孔(14)、旋鈕(15)和密封柱(16)，所述導向筒(8)的弧形表面上端和下端均貫穿開設有注油孔(14)，所述注油孔(14)的內壁設置有螺紋，所述密封柱(16)的一端固定連接有旋鈕(15)，所述密封柱(16)的弧形表面設置有螺紋，所述密封柱(16)與注油孔(14)內壁螺紋連接。

2.根據權利要求1所述的一種注塑模具用導向裝置，其特征在于：所述卸料組件包括安裝架(5)、伸縮氣缸(6)和頂柱(7)，所述下模架(2)的底面固定安裝有安裝架(5)，所述安裝架(5)的內壁通過連接桿固定安裝有伸縮氣缸(6)，所述下模架(2)的底面貫穿下模具(4)和安裝架(5)頂面設置有若干孔洞，且孔洞與伸縮氣缸(6)的活動桿一一對應，所述伸縮氣缸(6)的頂面固定安裝有頂柱(7)，所述頂柱(7)與下模具(4)的孔洞內壁契合。

3.根據權利要求1所述的一種注塑模具用導向裝置，其特征在于：所述下模架(2)的頂面固定連接有復位彈簧(10)，所述復位彈簧(10)的一端與上模架(1)的底面固定連接。

技術總結
本技術公開了一種注塑模具用導向裝置，涉及注塑模具技術領域，包括上模架和下模架，上模架的底面固定連接有上模具，下模架的頂面固定連接有下模具，上模架的頂面貫穿設置有注塑口，且注塑口貫穿上模具頂面，下模架的底面設置有卸料組件，上模架通過導向結構與下模架連接。本技術當導向柱底面的限位塊在導向筒活動槽中活動時，安裝槽內的滾珠可進行滾動，可通過注油孔向吸油海綿塊和吸油海綿環注入潤滑油，完畢后可通過旋轉旋鈕使密封柱與注油孔連接，當限位塊向下移動時，會擠壓吸油海綿塊，使吸油海綿塊吸收的潤滑油擠出，對限位塊進行潤滑，當限位塊上升時會擠壓吸油海綿環，將吸油海綿環的潤滑油擠出，從而對導向柱的表面進行潤滑。

技術研發人員：胡挺
受保護的技術使用者：寧海顥洋模塑有限公司
技術研發日：20240124
技術公布日：2025/4/24
