本技術涉及一種包裹裝置，具體為一種蜂窩紙板的外部玻璃纖維包裹裝置，屬于蜂窩紙板加工。

背景技術：

1、蜂窩紙板是一種由紙漿制成的材料，具有結構穩定、輕便、環保等特點。它的表面有許多小孔，形狀類似于蜂窩，因此得名蜂窩紙板，蜂窩紙板廣泛應用于包裝行業，可以用于制作紙箱、包裝盒、保護墊等，它具有一定的吸震和緩沖性能，可以保護包裝物品不受撞擊和擠壓，它還具有一定的隔熱性能，可以起到保溫和隔熱的作用。

2、在蜂窩紙板加工時，會將兩個裁切好的玻璃纖維卷分別放置于蜂窩紙板的上下兩側進行包裹，來提升蜂窩紙板的耐久性，而在對蜂窩紙板進行包裹時，通常是人們手工進行放置將其包裹，在包裹完成后移送時容易出現蜂窩紙板和玻璃纖維脫離的情況，需要人們重新將其進行包裹運輸，增加了人們的勞動強度。

技術實現思路

1、(一)解決的技術問題

2、本實用新型的目的就在于為了解決上述問題而提供一種蜂窩紙板的外部玻璃纖維包裹裝置，以解決現有技術中在進行包裹的過程中，通常是人們手工進行放置將其包裹，在包裹后移送時容易出現蜂窩紙板和玻璃纖維脫離的情況，需要人們重新將其進行包裹運輸，增加了人們的勞動強度的問題。

3、(二)技術方案

4、本實用新型通過以下技術方案予以實現：一種蜂窩紙板的外部玻璃纖維包裹裝置，包括兩個固定架，兩個所述固定架之間固定安裝有工作臺，兩個所述固定架的一側固定安裝有放置臺，兩個所述固定架的內側設置有推送結構，所述推送結構包括有兩個一號齒輪，兩個所述一號齒輪分別轉動安裝在兩個固定架的內側，所述一號齒輪的外側嚙合連接有齒條，所述齒條設置于固定架的內側并與固定架滑動接觸，其中一個所述一號齒輪的一端貫穿其中一個固定架固定安裝有主齒輪，所述主齒輪的外側嚙合連接有從齒輪，所述從齒輪轉動安裝在其中一個固定架的頂部。

5、優選地，所述從齒輪的頂部固定安裝有一號鏈輪，另一個所述一號齒輪的一端貫穿另一個固定架固定安裝有二號鏈輪，所述一號鏈輪和二號鏈輪的外側套設有鏈條，所述一號鏈輪和二號鏈輪通過鏈條傳動連接。

6、優選地，所述齒條的一側固定安裝有連接板，兩個所述連接板之間固定安裝有推板，所述推板設置于工作臺的內側并與工作臺滑動接觸，推板與工作臺滑動接觸可以讓推板在移動時的角度不會發生變化，讓推板能夠穩定的推送蜂窩紙板。

7、優選地，其中一個所述固定架的頂部固定安裝有支撐架，所述支撐架的頂部固定安裝有正反電機，所述正反電機的輸出端貫穿支撐架并與主齒輪固定連接。

8、優選地，兩個所述固定架的一側均開設有方形滑槽，兩個所述連接板分別設置于兩個方形滑槽內部并分別與兩個固定架滑動接觸，固定架開設的方形滑槽可以讓連接板移動時對其進行限位，防止出現位置偏離。

9、優選地，兩個所述固定架的頂部設置有壓緊結構，所述壓緊結構包括有四個豎板，四個所述豎板分別固定安裝在兩個所述固定架的頂部，四個所述豎板的頂部固定安裝有頂板，所述頂板的頂部固定安裝有電動伸縮桿，所述電動伸縮桿的一端貫穿頂板固定安裝有壓板。

10、優選地，所述壓板的兩側均固定安裝有限位板，所述限位板的內側滑動安裝有t形板，所述t形板的一側固定安裝有l(wèi)形板，兩個所述l形板之間固定安裝有底板，所述底板設置于工作臺的內部并與工作臺滑動接觸，限位板內側滑動安裝的t形板可以在限位板向上移動時，通過t形板頂部設計，帶動t形板一起向上移動，在限位板向下移動時，可以讓限位板在t形板外側滑動，從而不會影響t形板的位置。

11、優選地，兩個所述固定架均開設有長方形滑槽，兩個所述l形板分別設置于兩個長方形滑槽內部并分別與兩個固定架滑動接觸。

12、本實用新型提供了一種蜂窩紙板的外部玻璃纖維包裹裝置，其具備的有益效果如下：

13、1、該蜂窩紙板的外部玻璃纖維包裹裝置，通過正反電機帶動主齒輪轉動，從而帶動從齒輪嚙合轉動，使一號鏈輪隨之轉動，再通過鏈條帶動二號鏈輪轉動，從而使兩個一號齒輪轉動，帶動兩個齒條嚙合移動，然后通過兩個連接板帶動推板進行移動，將包裹完成的蜂窩紙板移出至放置臺處進行下一步加工，在移動時蜂窩紙板會持續與工作臺兩側貼合滑動，保證包裹完成的蜂窩紙板不會出現移送時與玻璃纖維分離的情況，提高了裝置的實用性。

14、2、該蜂窩紙板的外部玻璃纖維包裹裝置，通過電動伸縮桿帶動壓板向上移動，來帶動兩個限位板隨之移動，當限位板移動至接近t形板頂部時，受到t形板形狀的影響會托動t形板一起向上移動，然后再通過l形板帶動底板向上移動，將壓緊包裹完成的蜂窩紙板從工作臺內提出，讓蜂窩紙板的取出更加簡單方便，有效防止出現手工取出時對蜂窩紙板邊角造成損傷的情況，提高了裝置的使用效果。

技術特征：

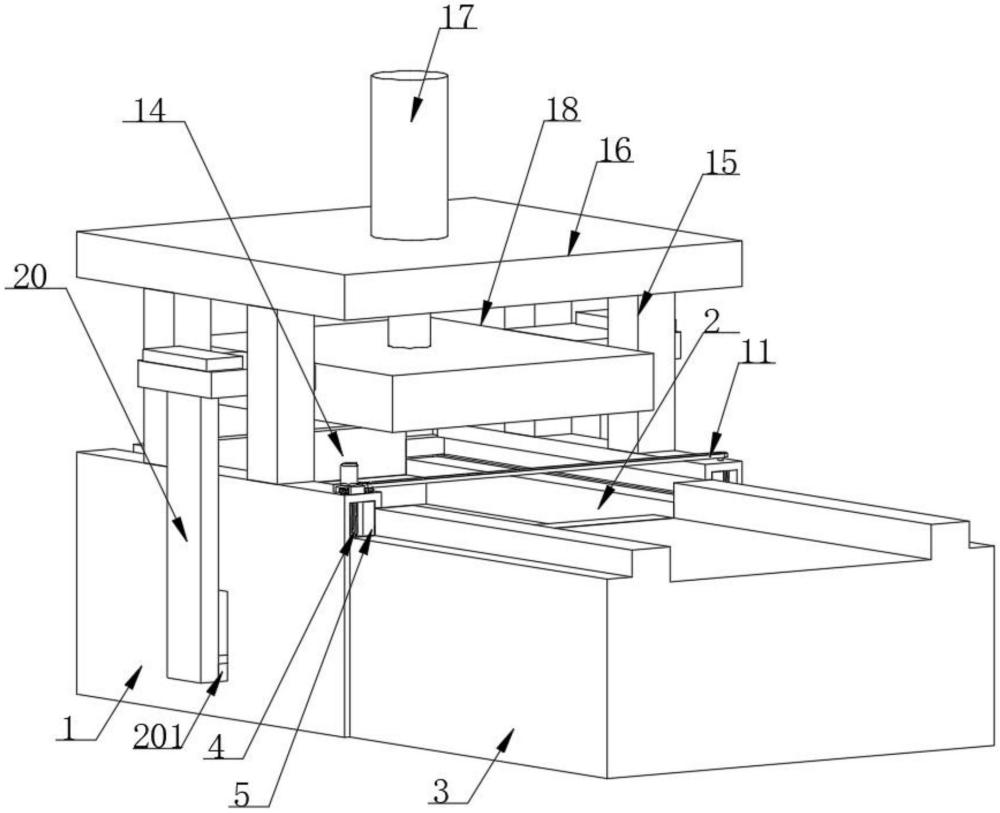

1.一種蜂窩紙板的外部玻璃纖維包裹裝置，包括兩個固定架(1)，其特征在于：兩個所述固定架(1)之間固定安裝有工作臺(2)，兩個所述固定架(1)的一側固定安裝有放置臺(3)，兩個所述固定架(1)的內側設置有推送結構，所述推送結構包括有兩個一號齒輪(4)，兩個所述一號齒輪(4)分別轉動安裝在兩個固定架(1)的內側，所述一號齒輪(4)的外側嚙合連接有齒條(5)，所述齒條(5)設置于固定架(1)的內側并與固定架(1)滑動接觸，其中一個所述一號齒輪(4)的一端貫穿其中一個固定架(1)固定安裝有主齒輪(6)，所述主齒輪(6)的外側嚙合連接有從齒輪(9)，所述從齒輪(9)轉動安裝在其中一個固定架(1)的頂部。

2.根據權利要求1所述的一種蜂窩紙板的外部玻璃纖維包裹裝置，其特征在于：所述從齒輪(9)的頂部固定安裝有一號鏈輪(10)，另一個所述一號齒輪(4)的一端貫穿另一個固定架(1)固定安裝有二號鏈輪(12)，所述一號鏈輪(10)和二號鏈輪(12)的外側套設有鏈條(11)，所述一號鏈輪(10)和二號鏈輪(12)通過鏈條(11)傳動連接。

3.根據權利要求1所述的一種蜂窩紙板的外部玻璃纖維包裹裝置，其特征在于：所述齒條(5)的一側固定安裝有連接板(13)，兩個所述連接板(13)之間固定安裝有推板(14)，所述推板(14)設置于工作臺(2)的內側并與工作臺(2)滑動接觸。

4.根據權利要求1所述的一種蜂窩紙板的外部玻璃纖維包裹裝置，其特征在于：其中一個所述固定架(1)的頂部固定安裝有支撐架(7)，所述支撐架(7)的頂部固定安裝有正反電機(8)，所述正反電機(8)的輸出端貫穿支撐架(7)并與主齒輪(6)固定連接。

5.根據權利要求3所述的一種蜂窩紙板的外部玻璃纖維包裹裝置，其特征在于：兩個所述固定架(1)的一側均開設有方形滑槽，兩個所述連接板(13)分別設置于兩個方形滑槽內部并分別與兩個固定架(1)滑動接觸。

6.根據權利要求1所述的一種蜂窩紙板的外部玻璃纖維包裹裝置，其特征在于：兩個所述固定架(1)的頂部設置有壓緊結構，所述壓緊結構包括有四個豎板(15)，四個所述豎板(15)分別固定安裝在兩個所述固定架(1)的頂部，四個所述豎板(15)的頂部固定安裝有頂板(16)，所述頂板(16)的頂部固定安裝有電動伸縮桿(17)，所述電動伸縮桿(17)的一端貫穿頂板(16)固定安裝有壓板(18)。

7.根據權利要求6所述的一種蜂窩紙板的外部玻璃纖維包裹裝置，其特征在于：所述壓板(18)的兩側均固定安裝有限位板(19)，所述限位板(19)的內側滑動安裝有t形板(20)，所述t形板(20)的一側固定安裝有l(wèi)形板(201)，兩個所述l形板(201)之間固定安裝有底板(21)，所述底板(21)設置于工作臺(2)的內部并與工作臺(2)滑動接觸。

8.根據權利要求7所述的一種蜂窩紙板的外部玻璃纖維包裹裝置，其特征在于：兩個所述固定架(1)均開設有長方形滑槽，兩個所述l形板(201)分別設置于兩個長方形滑槽內部并分別與兩個固定架(1)滑動接觸。

技術總結
本技術提供一種蜂窩紙板的外部玻璃纖維包裹裝置，涉及蜂窩紙板加工技術領域。該蜂窩紙板的外部玻璃纖維包裹裝置，包括兩個固定架，兩個所述固定架之間固定安裝有工作臺，兩個所述固定架的一側固定安裝有放置臺。該蜂窩紙板的外部玻璃纖維包裹裝置，通過正反電機帶動主齒輪轉動，從而帶動從齒輪嚙合轉動，使一號鏈輪隨之轉動，再通過鏈條帶動二號鏈輪轉動，從而使兩個一號齒輪轉動，帶動兩個齒條嚙合移動，然后通過兩個連接板帶動推板進行移動，將包裹完成的蜂窩紙板移出至放置臺處進行下一步加工，在移動時蜂窩紙板會持續與工作臺兩側貼合滑動，保證包裹完成的蜂窩紙板不會出現移送時與玻璃纖維分離的情況，提高了裝置的實用性。

技術研發人員：劉希浪
受保護的技術使用者：常熟新常泰汽車內飾科技有限公司
技術研發日：20240621
技術公布日：2025/3/20
