本技術涉及煙花發射支撐領域，具體的說是一種筒體煙花發射支撐裝置。

背景技術：

1、在節日、慶典和特殊活動中，煙花被廣泛應用，煙花的基本原理是通過燃燒含有特定化學成分的火藥，產生光和色彩的爆炸效果。其中一些大型筒狀煙花需要使用煙花支架進行支撐，以此來控制調節煙花發射的方向和角度。

2、煙花支架通常由金屬或塑料制成，設計用于確保煙花在安全和控制的方式下發射。煙花支架的角度調節對于確保煙花發射的安全性和觀賞效果至關重要。煙花支架需要通過人工松開固定裝置，直接進行角度調節，支架的固定側板上設置有角度尺，可以準確控制調節的角度，調節完成后再固定。然而，為了滿足一些煙花發射的效果，必須要在煙花發射過程中對煙花的發射角度進行實時的調節，現有的煙花支架在發射過程中通常難以調整煙花發射角度和方向，想要調整發射角度和方向有時需要進行人近距離手工進行調節，這無疑會帶來危險性。

3、鑒于此，為了克服上述技術問題，本實用新型設計了一種筒體煙花發射支撐裝置，解決了上述技術問題。

技術實現思路

1、本實用新型提供如下技術方案：

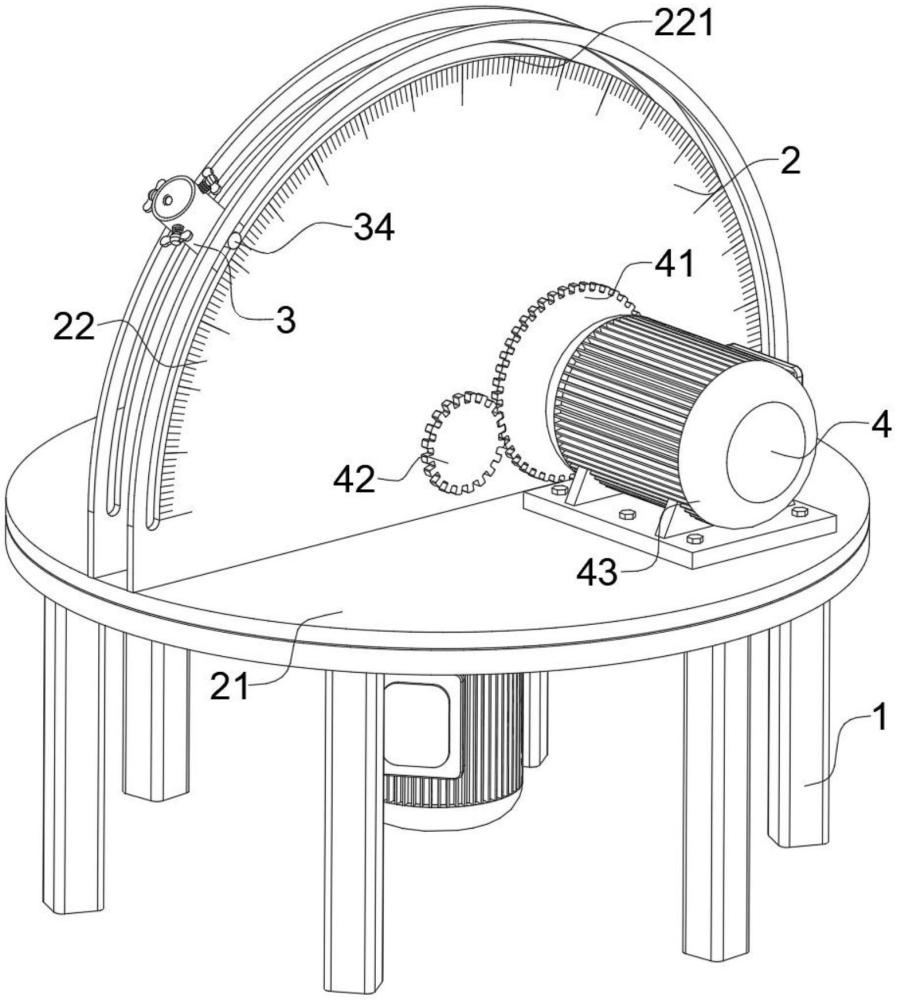

2、本實用新型提供的一種筒體煙花發射支撐裝置，包括：基座、旋轉架和固定筒，所述旋轉架包括圓形的底盤和半圓形的支撐架，所述支撐架與底盤垂直，所述底盤安裝在基座上，所述支撐架上刻有0-90°及90°-0的刻度；所述底盤軸心設置有轉軸，所述轉軸與基座轉動連接，所述轉軸與驅動裝置連接，所述旋轉架由驅動裝置驅動進行旋轉。所述驅動裝置或為伺服電機，伺服電機安裝在基座的座面底部，并且伺服電機的轉動軸與底盤的轉軸同軸心連接，由伺服電機來驅動旋轉架轉動，所述驅動裝置與控制系統電連接，由此可以調整固定筒煙花的發射方向。

3、所述固定筒用于安裝煙花筒，所述固定筒的筒底端側邊設置有一號鉸接軸，所述支撐架中心處開設有一號鉸接孔，所述一號鉸接軸與一號鉸接孔鉸接，所述固定筒由動力組件驅動圍繞一號鉸接孔轉動。所述固定筒的筒口處設置有若干夾持螺母，通過夾持螺母可以固定不同直徑的非整體式煙花筒。對于整體式發射煙花。不采用夾持螺母固定，而是直接將放置在固定筒內，隨后進行發射。所述支撐架上開設有圓弧形的滑動槽，所述固定筒側面設置有滑輥，所述滑輥與滑動槽滑動連接。所述動力組件驅動固定筒圍繞一號鉸接軸發生轉動，由此調節固定筒內煙花的發射角度。所述滑動槽限位了滑輥的滑動軌跡，由此將固定筒的擺動軌跡限制在一定范圍內，避免固定筒的運動軌跡發生偏差。

4、所述底盤與所述支撐架相鄰的表面上安裝有若干滑輪，所述基座與所述底盤相鄰的表面上設有滑槽，所述滑輪滑動安裝在滑槽內。所述底盤與支撐架之間留有間隙。通過滑輪和滑槽的配合能夠降低基座與底盤之間的摩擦力，使旋轉架的轉動更加順暢，同時滑槽還能進一步限制旋轉架轉動的軌跡。而保留的間隙可以使得底盤與基座之間沒有滑動摩擦。

5、所述動力組件包括傳動齒輪、動力齒輪和電動機，所述傳動齒輪與一號鉸接軸同軸心固定連接，所述電動機安裝在底盤上，所述電動機上安裝有動力齒輪，所述動力齒輪與傳動齒輪嚙合。所述電動機與控制系統電連接。所述電動機驅動主動齒輪轉動，所述主動齒輪帶動傳動齒輪轉動，由此帶動固定筒圍繞一號鉸接軸發生轉動，由此調節固定筒內煙花的發射角度。

6、所述動力組件包括電推桿，所述電推桿的一端設置有二號鉸接軸，所述電推桿的另一端設置有三號鉸接軸，所述支撐架邊緣開設有二號鉸接孔，所述電推桿通過二號鉸接軸與二號鉸接孔鉸接，所述固定側面設置有鉸接支座，所述電推桿通過三號鉸接軸與鉸接支座鉸接。所述電推桿與控制系統電連接。通過電推桿的伸縮來控制固定筒的擺動，所述固定筒圍繞一號鉸接孔轉動，所述電推桿圍繞二號鉸接孔轉動，由此對固定筒內的煙花的發射角度進行調節。

7、有益效果：現有的筒體煙花發射支撐裝置通常的固定發射角度，固定發射方向發射，在發射過程中不能夠調整煙花發射角度和方向，想要調整發射角度和方向必須進行人手工進行調節，這無疑會帶來危險性。本實用新型很好的解決了這一弊端，在煙花發射過程中，可以遠程通過電腦操縱驅動裝置和動力組件的方式來對固定筒內的煙花的發射角度和方向進行調節和控制，實現了在煙花發射過程中對煙花的發射角度和方向進行調節的目的。

技術特征：

1.一種筒體煙花發射支撐裝置，其特征在于：

2.根據權利要求1所述的一種筒體煙花發射支撐裝置，其特征在于：

3.根據權利要求2所述的一種筒體煙花發射支撐裝置，其特征在于：

4.根據權利要求1所述的一種筒體煙花發射支撐裝置，其特征在于：

5.根據權利要求1所述的一種筒體煙花發射支撐裝置，其特征在于：

6.根據權利要求4所述的一種筒體煙花發射支撐裝置，其特征在于：

7.根據權利要求4所述的一種筒體煙花發射支撐裝置，其特征在于：

技術總結
本技術涉及煙花發射支撐領域，具體地說是一種筒體煙花發射支撐裝置。包括：基座、旋轉架和固定筒，所述旋轉架包括圓形的底盤和半圓形的支撐架，所述支撐架與底盤垂直，所述底盤安裝在基座上；所述底盤軸心設置有轉軸，所述轉軸與基座轉動連接，所述轉軸與驅動裝置連接，所述旋轉架由驅動裝置驅動進行旋轉。所述固定筒用于安裝煙花筒，所述固定筒的筒底端側邊設置有一號鉸接軸，所述支撐架中心處開設有一號鉸接孔，所述一號鉸接軸與一號鉸接孔鉸接，所述固定筒由動力組件驅動圍繞一號鉸接孔轉動。本技術的驅動裝置和動力組件用來遠程自動控制固定筒內筒體煙花的發射方向和角度，以此達到煙花發射過程中調節煙花發射角度和方向的目的。

技術研發人員：楊林,趙元成,朱玉平,黃茶香,喻理,劉金霖
受保護的技術使用者：湖南省煙花爆竹產品安全質量檢驗中心
技術研發日：20240722
技術公布日：2025/4/28
