本發明涉及多飛行器協同制導與控制，具體涉及一種基于虛擬目標點的逆軌協同制導方法。

背景技術：

1、在隨著臨近空間飛行器的不斷發展，特別是臨近空間高速飛行器具有速度快、機動大、突防能力強的特點，成為最具威脅性的武器之一，為制導任務帶來了極大的挑戰，單枚導彈作戰已無法滿足作戰需求，多彈協同作戰成為目前研究的趨勢，各類協同制導策略如攻擊時間協同、攻擊角度協同、多約束協同和協同制導等被相繼提出。史恒和朱紀洪通過迭代計算獲得預計的命中點作為虛擬目標點，實現大機動目標向低速小機動目標的轉化。wang通過設計俯仰加速度使彈道落入偏航平面，將三維問題轉化為平面問題，再設計偏航加速度實現對目標的同時打擊。尤浩等人基于滑模理論提出了一種時間與角度雙約束的協同制導律，通過一致性理論避免了剩余時間估計帶來的誤差，實現了對機動目標的高精度打擊。wang針對bang-bang機動類型的目標設計了協同最優制導律，通過快速多模型自適應估計目標加速度及目標加速度切換時間，實現了對目標加速度的準確跟蹤及對目標的打擊。

2、另外，許多學者提出了以多個導彈覆蓋目標可達域的覆蓋策略。su在線性模型的基礎上通過為導彈設置虛擬瞄準點覆蓋目標機動可達域，實現了對大機動目標的協同制導。肖惟和chen分別在二維和三維場景中將覆蓋策略應用到了非線性模型上，并加入了標準彈道概念以動態調整偏置項系數。liu在此基礎上考慮導彈的初始位置和彈群數量的最優值，仿真驗證了該方法對噪聲和誤差有較好的魯棒性。bai將覆蓋策略應用到異構彈群中，通過數值方法解算覆蓋所需的彈群數量及初始位置，實現了多枚機動能力小于目標的導彈對高機動目標的協同制導。江涌在覆蓋策略中引入阿波羅尼奧斯圓，實現了對機動未知的目標的協同制導。

3、隨著通信干擾手段的不斷發展，切斷對方的通信網絡能破壞其指揮和控制功能，能夠極大程度地削弱對方的協同能力，開環協同制導成為彈間通信被限制情況下的一個可選解決方案。開環協同方法都需預先設定攻擊時間，而理想攻擊時間的合理設定一直是一個難點。

4、同時，目前的協同制導方法主要以至少一枚導彈命中目標為目的，而在攻防雙方速度及機動性能相近的場景下，即使存在導彈發射點即來襲彈目標點的特性，使制導初期雙方速度方向相反，從而能維持較高的彈目交會速度，隨著攻擊的進行，在目標的機動過程中，也容易從迎擊轉變?yōu)閭?cè)擊甚至追擊，使交會速度減小，降低攻擊成功率與對目標的打擊效果。采用逆軌制導的方式能夠提高彈目交會速度，降低對導彈速度的要求，同時導彈法向過載與彈目視線垂直，機動改變視線角變化率效率最高，使導彈需用過載降低。

技術實現思路

1、有鑒于此，本發明提供了一種基于虛擬目標點的逆軌協同制導方法，能夠提高對目標打擊概率和打擊效果。

2、為了解決上述技術問題，本發明是這樣實現的。

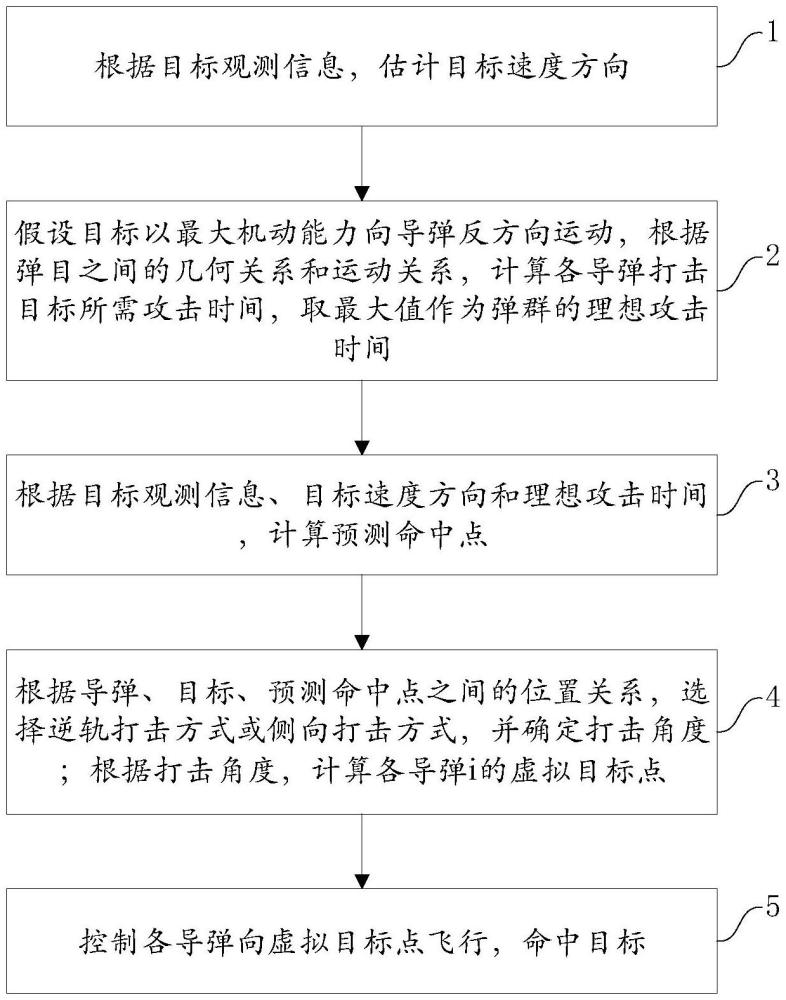

3、一種基于虛擬目標點的逆軌協同制導方法，包括：

4、步驟1：根據目標觀測信息，估計目標速度方向；

5、步驟2：假設目標以最大機動能力向?qū)椃捶较蜻\(yùn)動，根據彈目之間的幾何關系和運動關系，計算各導彈打擊目標所需攻擊時間，取最大值作為彈群的理想攻擊時間tgo；

6、步驟3：根據目標觀測信息、目標速度方向和理想攻擊時間tgo，計算預測命中點ppre；

7、步驟4：根據導彈、目標、預測命中點ppre之間的位置關系，選擇逆軌打擊方式或側向打擊方式，并確定打擊角度；根據打擊角度，計算各導彈i的虛擬目標點pvir,i；

8、步驟5：控制各導彈向虛擬目標點飛行，命中目標。

9、優選地，步驟1中，所述根據目標觀測信息，估計目標速度方向?yàn)椋?/p>

10、根據目標觀測信息，采用卡爾曼濾波估計目標速度方向；在卡爾曼濾波估計中，構建的觀測向量zk中加入了目標速度在彈目視線方向的分量vlos：

11、zk＝[xobs,k?yobs,k?zobs,k?vlos]t

12、式中，xobs,k,yobs,k,zobs,k為觀測的目標位置，下角標表示第k次迭代；

13、則觀測矩陣hk為：

14、

15、式中：i為單位矩陣，ulos是彈目視線方向的單位向量。

16、優選地，步驟2為：

17、設目標以最大機動能力向?qū)椃捶较蜻\(yùn)動時導彈i打擊目標所需攻擊時間為tgo,i,max，ms,i、ts分別為導彈i、目標初始位置在預測打擊面s上的投影點，則ms,i在大地坐標系中的y軸和z軸位置為ym,i,zm,i，ts在大地坐標系中的y軸和z軸位置為yt,zt。

18、兩投影點ms,i,ts之間的距離表示為

19、

20、目標投影點ts與預測命中點ppre之間的距離為：

21、

22、其中，vt為根據目標觀測信息獲得的目標速度估計，at,max為目標最大機動加速度；

23、目標投影點ts與目標初始位置t之間的距離為

24、

25、由于目標向遠離導彈的方向機動，ms,i、ts與ppre處于同一直線上，那么導彈i的投影點ms,i與預測命中點ppre的距離為：

26、

27、最終得到預測命中點ppre＝(xpre,ypre,zpre)的坐標為：

28、

29、式中，(xt,yt,zt)為目標位置坐標，βs為彈目視線在預測打擊面投影的方位角；

30、假設導彈直接飛向處于預測命中點處的靜止目標，則剩余飛行時間估計為

31、

32、式中，vm,i為導彈i的速度大小，rm,i為導彈i與預測命中點ppre之間的距離，n為比例導引系數；σi為導彈i的速度與彈目連線的夾角；

33、將所述攻擊時間tgo,i,max代入上式得到導彈i與預測命中點ppre之間的距離：

34、

35、最終得到關于tgo,i,max的方程

36、

37、聯立～(vi)求解目標最大機動時的所需攻擊時間tgo,i,max；

38、取各導彈所需攻擊時間最大值作為彈群的理想攻擊時間tgo。

39、優選地，所述步驟3為：

40、當目標以最大過載向同一方向機動時，其圓形可達域半徑r及圓周運動的速度偏轉角度δ為：

41、

42、式中，at,max為目標最大機動加速度，vt為目標觀測信息獲得的目標飛行速度，tgo為理想攻擊時間；

43、將最大機動所形成的球面近似為圓形平面，圓形平面圓心與目標的距離為l＝rsinδ；

44、結合目標位置pt＝(xt,yt,zt)、目標速度方向中的彈道傾角θt和彈道偏角得到t時刻目標最大機動范圍的圓心位置為：

45、

46、(xo,yo,zo)即為t時刻的預測命中點ppre。

47、優選地，步驟4中，所述根據導彈、目標、預測命中點ppre之間的位置關系，選擇逆軌打擊方式或側向打擊方式為：

48、當導彈與目標之間的角度滿足設定的第一角度條件時，則具有逆軌打擊優勢，以逆軌打擊為打擊方式；否則，以側向打擊為打擊方式；

49、當選擇側向打擊時，進一步根據第二角度條件，確定兩種側向打擊方式：一種是不改變當前運動角度進行側向打擊；另一種是根據導彈與預測命中點之間的角度，計算打擊角度，利用計算的打擊角度進行測量打擊。

50、優選地，步驟4中，所述根據導彈、目標、預測命中點ppre之間的位置關系，選擇逆軌打擊方式或側向打擊方式，并確定打擊角度為：

51、設導彈i的虛擬目標點pvir,i與預測命中點ppre的連線為第一連線，所述第一連線與預測打擊面s上參考方向之間的夾角為βs.i，與預測打擊面s之間的仰角為αs,i；同樣，目標與預測命中點ppre對應的所述夾角和仰角定義為βs.t和αs,t；

52、打擊方式由式和式共同決定：

53、

54、其中，和為導彈i進行制導運動的期望彈目視線投影方位角和仰角；n為導彈數量；ym,i,zm,i為導彈i在預測打擊面s上的投影點在大地坐標系中y軸和z軸位置；ypre,zpre為預測命中點ppre的y軸和z軸位置；δ為目標以最大過載向同一方向機動時，其做圓周運動的速度偏轉角度；

55、優選地，步驟4中，所述根據打擊角度，計算各導彈i的虛擬目標點pvir,i為：

56、根據計算期望的攻擊方向矢量為：

57、

58、由彈目距離r求得虛擬目標點最遠端位置：

59、

60、式中，k1為比例系數，令k1＜1保證虛擬目標點位于彈目之間，得到虛擬目標點的坐標：

61、

62、式中：k2為調節參數，tgo為步驟2計算的理想攻擊時間，為導彈i的剩余飛行時間；t為當前時間；pt為目標位置坐標。

63、有益效果：

64、(1)開環協同制導方法均需要預先設定攻擊時間，而理想攻擊時間的合理設定一直是一個難點，目前的攻擊時間均為人為設置，沒有一個合理的設置方式。本發明根據目標機動范圍和導彈導引特性提出一種理想攻擊時間的計算方法，利用計算的理想攻擊時間確定預測命中點，從而提高對目標的打擊概率和打擊效果。

65、(2)為實現多約束協同制導，本發明結合目標方位及預測命中點設置虛擬目標點，引導導彈在期望約束下打擊目標。

66、(3)本發明在確定虛擬目標點時，根據導彈與目標之間的角度大小，確定打擊方式為逆軌打擊或側向打擊，充分根據導彈當前位置上的優勢，設置虛擬目標點引導導彈以期望約束向目標包圍，從而提高打擊成功率。

67、(4)目前的協同制導方法以成功捕獲目標為唯一約束，本發明在此基礎上加入了對攻擊角度的約束，使攻擊方式為逆軌制導，提高了打擊的效果并降低了對導彈速度的要求。
