本發明涉及礦山工程，尤其涉及一種礦山工程用可調角度固定的爆破管支撐結構。

背景技術：

1、礦山爆破是礦山開采過程中的一項關鍵技術，利用炸藥在瞬間釋放出的巨大能量，使炸藥周圍的介質產生高溫、高壓和高速的沖擊波，從而破壞巖石或礦石的結構，使其破碎、松動，以便于后續的挖掘、運輸等作業。在露天礦開采、各種工程建設、地下深孔采礦、大型工業場地平整等工程當中，中深孔爆破在其應用過程中具有不可替代的地位與非常高的技術經濟效果。礦山爆破一般要對爆破管進行支撐。

2、現有的爆破管支撐結構只能有爆破管進行簡單的支撐工作，不僅無法根據不同爆破管的粗細進行夾持調節，導致支撐的效果較差，同時由于其無法旋轉調節，導致爆破管支撐的角度無法進行調節，無法滿足礦山爆破的需求。

3、為此，我們提出一種礦山工程用可調角度固定的爆破管支撐結構。

技術實現思路

1、本發明主要是解決上述現有技術所存在的技術問題，提供一種礦山工程用可調角度固定的爆破管支撐結構。

2、為了實現上述目的，本發明采用了如下技術方案，一種礦山工程用可調角度固定的爆破管支撐結構，包括安裝底座，所述安裝底座的左側壁面固定安裝有安裝盒，安裝盒的內壁設置有自鎖旋轉調節支撐機構，且自鎖旋轉調節支撐機構的外壁右側與安裝底座的內壁活動連接，自鎖旋轉調節支撐機構的頂部右側固定安裝有安裝殼組件，安裝殼組件的內壁設置有自動調節夾持機構，自鎖旋轉調節支撐機構包括有第一伺服電機，且第一伺服電機的背面與安裝盒的正面固定連接，第一伺服電機的輸出端活動貫穿安裝盒的內壁前端，安裝殼組件包括有安裝殼本體，且安裝殼本體的底部與連接桿的頂部固定連接，自動調節夾持機構包括有第二伺服電機，且第二伺服電機的底部與連接桿的頂部固定連接。

3、作為優選，所述第一伺服電機的輸出端固定安裝有蝸桿，且蝸桿的背面與安裝盒的內壁后端活動連接，蝸桿的外壁下端活動嚙合有蝸桿，蝸桿的右側壁面固定安裝有旋轉柱，且旋轉柱的右側壁面活動觀察安裝底座的內壁左側，旋轉柱的右側壁面固定安裝有連接桿，且連接桿的頂部與安裝殼組件的底部固定連接。

4、作為優選，所述安裝殼本體的內部開設有安裝槽，安裝殼本體的內壁底部位于安裝槽處開設有限位槽，安裝殼本體的內壁左側上端位于安裝槽處固定安裝有第一限位塊，安裝殼本體的內壁右側上端位于安裝槽處固定安裝有第二限位塊。

5、作為優選，所述第二伺服電機的輸出端固定安裝有絲桿，絲桿的外壁螺紋連接有內螺紋架，內螺紋架的內壁上端活動安裝有第一夾持滾輪，內螺紋架的外壁左側活動安裝有第一弧形板，第一弧形板的左側壁面固定安裝有第一復位壓縮彈簧，且第一復位壓縮彈簧的左側壁面與安裝殼本體的內壁左側固定連接。

6、作為優選，所述第一弧形板的頂部固定安裝有第一圓板，且第一圓板的背面與安裝殼本體的內壁后端活動連接。

7、作為優選，所述第一圓板的頂部固定安裝有第一弧形連接板，第一弧形連接板的內壁上端活動安裝有第二夾持滾輪，內螺紋架的外壁右側活動安裝有第二弧形板。

8、作為優選，所述第二弧形板的右側壁面固定安裝有第二復位壓縮彈簧，且第二復位壓縮彈簧的右側壁面與安裝殼本體的內壁右側固定連接。

9、作為優選，所述第二弧形板的頂部固定安裝有第二圓板，且第二圓板的背面與安裝殼本體的內壁后端活動連接。

10、作為優選，所述第二圓板的頂部固定安裝有第二弧形連接板，第二弧形連接板的內壁上端活動安裝有第三夾持滾輪。

11、本發明提供了一種礦山工程用可調角度固定的爆破管支撐結構。具備以下有益效果：

12、1、該一種礦山工程用可調角度固定的爆破管支撐結構，通過設置了自鎖旋轉調節支撐機構、安裝殼組件和自動調節夾持機構，通過自鎖旋轉調節支撐機構使整個裝置能夠對爆破管的角度進行調節，通過安裝殼組件和自動調節夾持機構能夠對不同粗細的爆破管進行自定心夾持固定，保證了整個裝置對爆破管支撐的效果，滿足了礦山爆破的需求。

13、2、該一種礦山工程用可調角度固定的爆破管支撐結構，通過設置了蝸桿和蝸桿，蝸桿和蝸桿具有自鎖的功能，從而使自鎖旋轉調節支撐機構在帶動安裝殼組件和自動調節夾持機構進行旋轉的時候不會發生滑動的情況，提高了整個裝置運行的穩定性。

14、3、該一種礦山工程用可調角度固定的爆破管支撐結構，通過設置了第一復位壓縮彈簧和第二復位壓縮彈簧，第一復位壓縮彈簧和第二復位壓縮彈簧能夠對第一弧形板、第一圓板、第一弧形連接板、第二夾持滾輪、第二弧形板、第二圓板、第二弧形連接板和第三夾持滾輪起到復位的作用，確保第一弧形板、第一圓板、第一弧形連接板、第二夾持滾輪、第二弧形板、第二圓板、第二弧形連接板和第三夾持滾輪在未進行夾持的時候上端始終保持張開的狀態，方便后續對爆破管進行自定心夾持固定。

技術特征：

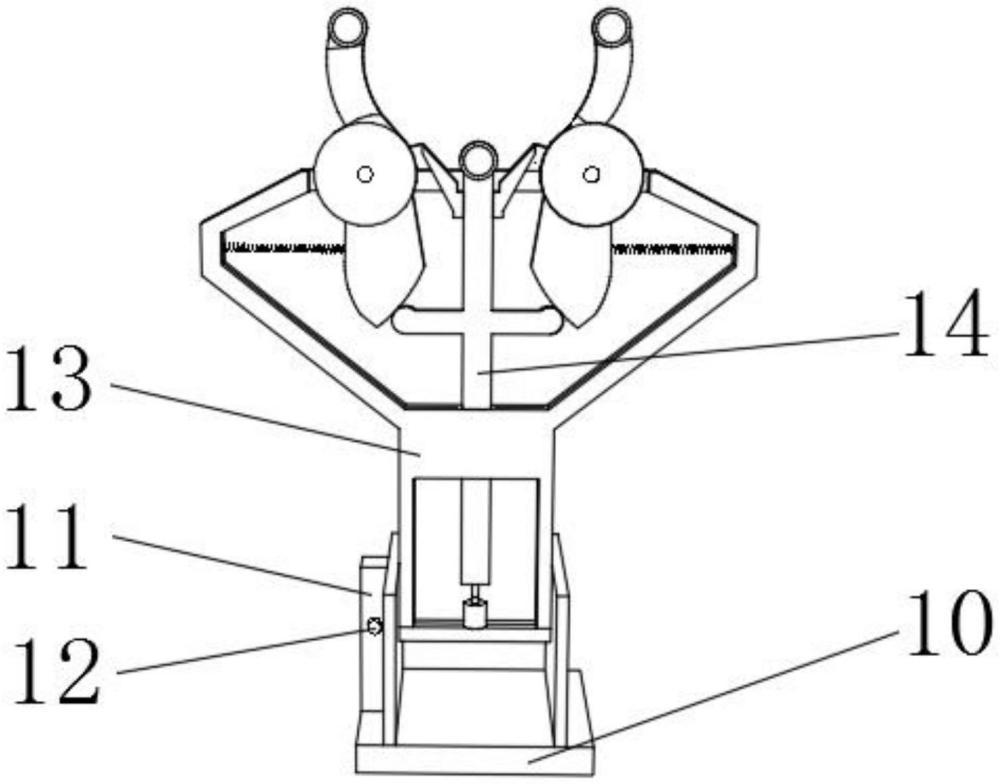

1.一種礦山工程用可調角度固定的爆破管支撐結構，包括安裝底座(10)，其特征在于：所述安裝底座(10)的左側壁面固定安裝有安裝盒(11)，安裝盒(11)的內壁設置有自鎖旋轉調節支撐機構(12)，且自鎖旋轉調節支撐機構(12)的外壁右側與安裝底座(10)的內壁活動連接，自鎖旋轉調節支撐機構(12)的頂部右側固定安裝有安裝殼組件(13)，安裝殼組件(13)的內壁設置有自動調節夾持機構(14)，自鎖旋轉調節支撐機構(12)包括有第一伺服電機(15)，且第一伺服電機(15)的背面與安裝盒(11)的正面固定連接，第一伺服電機(15)的輸出端活動貫穿安裝盒(11)的內壁前端，安裝殼組件(13)包括有安裝殼本體(20)，且安裝殼本體(20)的底部與連接桿(19)的頂部固定連接，自動調節夾持機構(14)包括有第二伺服電機(25)，且第二伺服電機(25)的底部與連接桿(19)的頂部固定連接。

2.根據權利要求1所述的礦山工程用可調角度固定的爆破管支撐結構，其特征在于：所述第一伺服電機(15)的輸出端固定安裝有蝸桿(17)(16)，且蝸桿(17)(16)的背面與安裝盒(11)的內壁后端活動連接，蝸桿(17)(16)的外壁下端活動嚙合有蝸桿(17)(16)，蝸桿(17)(16)的右側壁面固定安裝有旋轉柱(18)，且旋轉柱(18)的右側壁面活動觀察安裝底座(10)的內壁左側，旋轉柱(18)的右側壁面固定安裝有連接桿(19)，且連接桿(19)的頂部與安裝殼組件(13)的底部固定連接。

3.根據權利要求1所述的礦山工程用可調角度固定的爆破管支撐結構，其特征在于：所述安裝殼本體(20)的內部開設有安裝槽(21)，安裝殼本體(20)的內壁底部位于安裝槽(21)處開設有限位槽(22)，安裝殼本體(20)的內壁左側上端位于安裝槽(21)處固定安裝有第一限位塊(23)，安裝殼本體(20)的內壁右側上端位于安裝槽(21)處固定安裝有第二限位塊(24)。

4.根據權利要求1所述的礦山工程用可調角度固定的爆破管支撐結構，其特征在于：所述第二伺服電機(25)的輸出端固定安裝有絲桿(26)，絲桿(26)的外壁螺紋連接有內螺紋架(27)，內螺紋架(27)的內壁上端活動安裝有第一夾持滾輪(28)，內螺紋架(27)的外壁左側活動安裝有第一弧形板(29)，第一弧形板(29)的左側壁面固定安裝有第一復位壓縮彈簧(30)，且第一復位壓縮彈簧(30)的左側壁面與安裝殼本體(20)的內壁左側固定連接。

5.根據權利要求4所述的礦山工程用可調角度固定的爆破管支撐結構，其特征在于：所述第一弧形板(29)的頂部固定安裝有第一圓板(31)，且第一圓板(31)的背面與安裝殼本體(20)的內壁后端活動連接。

6.根據權利要求5所述的礦山工程用可調角度固定的爆破管支撐結構，其特征在于：所述第一圓板(31)的頂部固定安裝有第一弧形連接板(32)，第一弧形連接板(32)的內壁上端活動安裝有第二夾持滾輪(33)，內螺紋架(27)的外壁右側活動安裝有第二弧形板(34)。

7.根據權利要求6所述的礦山工程用可調角度固定的爆破管支撐結構，其特征在于：所述第二弧形板(34)的右側壁面固定安裝有第二復位壓縮彈簧(35)，且第二復位壓縮彈簧(35)的右側壁面與安裝殼本體(20)的內壁右側固定連接。

8.根據權利要求6所述的礦山工程用可調角度固定的爆破管支撐結構，其特征在于：所述第二弧形板(34)的頂部固定安裝有第二圓板(36)，且第二圓板(36)的背面與安裝殼本體(20)的內壁后端活動連接。

9.根據權利要求8所述的礦山工程用可調角度固定的爆破管支撐結構，其特征在于：所述第二圓板(36)的頂部固定安裝有第二弧形連接板(37)，第二弧形連接板(37)的內壁上端活動安裝有第三夾持滾輪(38)。

技術總結
本發明涉及礦山工程技術領域，且公開了一種礦山工程用可調角度固定的爆破管支撐結構，包括安裝底座，安裝底座的左側壁面固定安裝有安裝盒，安裝盒的內壁設置有自鎖旋轉調節支撐機構，且自鎖旋轉調節支撐機構的外壁右側與安裝底座的內壁活動連接，自鎖旋轉調節支撐機構的頂部右側固定安裝有安裝殼組件，安裝殼組件的內壁設置有自動調節夾持機構，通過設置了自鎖旋轉調節支撐機構、安裝殼組件和自動調節夾持機構，通過自鎖旋轉調節支撐機構使整個裝置能夠對爆破管的角度進行調節，通過安裝殼組件和自動調節夾持機構能夠對不同粗細的爆破管進行自定心夾持固定，保證了整個裝置對爆破管支撐的效果，滿足了礦山爆破的需求。

技術研發人員：李博,譚建華,李強,李萍,吳鵬先,宋建華,曹立鑫,李長巖,李慶
受保護的技術使用者：四川匯創鑫浩礦山工程有限公司
技術研發日：
技術公布日：2025/4/6
