本發明涉及一種水耕植栽技術；特別是指一種水耕植栽營養液配比偵測調節裝置之創新技術。

背景技術：

水耕植栽裝置結構設計上，為了讓水耕植物能夠獲得足夠的養分，以達到最佳植栽質量，因此必須在水耕植栽裝置所設水槽中注入適當?shù)臓I養液。

至于所述營養液的供給，雖然目前已有業界采用定時定量供給的方式，然而，此種營養液供給方式仍舊有其缺憾不足之處，概因，營養液隨著水耕植栽裝置所設水槽中的水液循環過程中，其濃度值或者組成物配比值會因為植物吸收速度、揮發狀態等因素的不同而產生難以預期的差異變化，是以，若是采用前述定時定量供給方式，就會存在無法因應實際濃度變化狀態之問題與缺弊。

另一方面，水耕植栽裝置其各層架有時會栽植不同種類的蔬菜，而隨著蔬菜種類的不同其所需提供的營養液配比狀態值也有所差異，針對此種功能需求，目前尚未見相關業界有提供具體的解決方案，此亦屬缺憾之處。

技術實現要素：

本發明之主要目的在于提供一種水耕植栽營養液配比偵測調節裝置。

為達到上述目的，本發明采用以下技術方案：

一種水耕植栽營養液配比偵測調節裝置，設置于一水耕植栽設備所預設容置空間中，藉以偵測與自動調節水耕植栽設備所設植栽水槽之營養液配比狀態。

本發明偵測調節裝置包括：一清水槽，用以容置一清水；一濃縮營養液容槽，設置于清水槽間隔處，用以容置一濃縮營養液；至少一調合營養液容槽，設置于清水槽及濃縮營養液容槽間隔處，用以容置一調合營養液，所述調合營養液由清水與濃縮營養液混合所得；一清水輸送構件，包括相連結之一第一控制構件以及一第一輸送管路，清水輸送構件用以將清水槽的清水輸送至調合營養液容槽中；一濃縮營養液輸送構件，包括相連結之一第二控制構件以及一第 二輸送管路，濃縮營養液輸送構件用以將濃縮營養液容槽的濃縮營養液輸送至調合營養液容槽中；一調合營養液輸出構件，包括相連結之一第三控制構件以及一第三輸送管路，調合營養液輸出構件用以將調合營養液容槽中的調合營養液輸送至水耕植栽設備所設植栽水槽中；一回流管路，連接水耕植栽設備所設植栽水槽與調合營養液容槽，以將植栽水槽中溢流之調合營養液加以導引回流至調合營養液容槽；至少一水位及水質檢測器，設于調合營養液容槽，藉以檢測調合營養液容槽中之調合營養液的水位高度及水質；一控制器，至少與水位及水質檢測器、第一控制構件、第二控制構件、第三控制構件電性連接，藉以依據一設定配比值以及水位及水質檢測器測得之調合營養液配比狀態值加以比對判斷，再通過自動控制第一控制構件及第二控制構件之運作狀態，以調節清水及濃縮營養液送至調合營養液容槽中的流量，從而自動調節水耕植栽設備的營養液配比狀態。

本發明之效果與優點，主要在于控制器能夠依據設定配比值及水位及水質檢測器測得之調合營養液配比狀態值加以比對判斷，再通過自動控制第一、第二控制構件運作狀態，以調節清水及濃縮營養液送至調合營養液容槽中的流量，從而自動調節水耕植栽設備的營養液配比狀態，進而達到自動偵測與調控水耕植栽營養液配比狀態，有效提升水耕植栽質量之實用進步性。

附圖說明

圖1為本發明較佳實施例之組合立體圖。

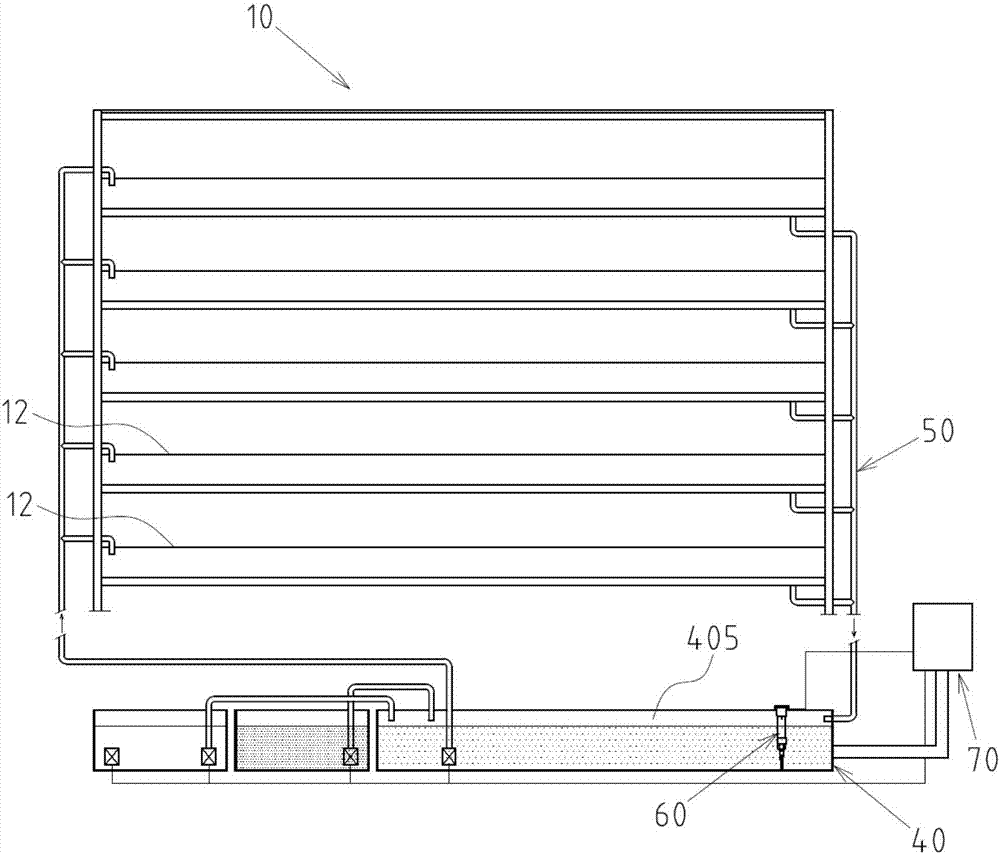

圖2為本發明較佳實施例之平面正視圖。

圖3為本發明另一較佳實施例之組合立體圖。

圖4為本發明另一較佳實施例之平面正視圖。

圖5為本發明結構形態又一實施例圖。

具體實施方式

如圖1、2所示，本發明水耕植栽營養液配比偵測調節裝置a設置于一水耕植栽設備10(如本例設于水耕植栽設備10最底層所預設之一容置空間11中)，藉以偵測與自動調節水耕植栽設備10所設植栽水槽12之營養液配比狀態。

偵測調節裝置a包括下述構成：一清水槽20，用以容置一清水205；一濃縮營養液容槽30，設置于清水槽20間隔處，用以容置一濃縮營養液305；至少一調合營養液容槽40，設置于清水槽20及濃縮營養液容槽30間隔處，用以容置一調合營養液405，所述調合營養液405由清水205與濃縮營養液305混合所得；一清水輸送構件21，包括相連結之一第一控制構件211及一第一輸送管路212，清水輸送構件21用以將清水槽20的清水205輸送至調合營養液容槽40中；一濃縮營養液輸送構件31，包括相連結之一第二控制構件311及一第二輸送管路312，濃縮營養液輸送構件31用以將濃縮營養液容槽30的濃縮營養液305輸送至調合營養液容槽40中；一調合營養液輸出構件41，包括相連結之一第三控制構件411及一第三輸送管路412，調合營養液輸出構件41用以將調合營養液容槽40中的調合營養液405輸送至水耕植栽設備10所設植栽水槽12中；一回流管路50，連接水耕植栽設備10所設植栽水槽12與調合營養液容槽40，以將植栽水槽12中溢流之調合營養液405加以導引回流至調合營養液容槽40；至少一水位及水質檢測器60，設于調合營養液容槽40，藉以檢測調合營養液容槽40中之調合營養液405的水位高度及水質；一控制器70，至少與水位及水質檢測器60、第一控制構件211、第二控制構件311、第三控制構件411電性連接，藉以依據一設定配比值以及水位及水質檢測器60測得之調合營養液405配比狀態值加以比對判斷，再通過自動控制第一控制構件211及第二控制構件311之運作狀態，以調節清水205及濃縮營養液305送至調合營養液容槽40中的補給量，從而自動調節水耕植栽設備10的營養液配比狀態。

通過上述結構組成形態與技術特征，茲就所述偵測調節裝置a較佳實施例之使用運作情形說明如下：如圖2所示，水耕植栽設備10所設植栽水槽12中的調合營養液405，其源頭來自調合營養液容槽40，調合營養液容槽40中的調合營養液405通過調合營養液輸出構件41輸送至植栽水槽12，而植栽水槽12中的調合營養液405則再通過回流管路50導引回流至調合營養液容槽40，此營養液循環過程中，水位及水質檢測器60會持續檢測調合營養液容槽40中調合營養液405的水位及濃度，控制器70事先建制有一設定配比值，當水位及水質檢測器60檢測到濃度過高時，控制器70會令第一控制構件211啟動運作，將 清水槽20的清水205輸送至調合營養液容槽40中以稀釋濃度至設定值；反之，當水位及水質檢測器60檢測到濃度過低時，控制器70會令第二控制構件311啟動運作，將濃縮營養液容槽30的濃縮營養液305輸送至調合營養液容槽40中以提高濃度至設定值為止；藉此，令水耕植栽設備10所設植栽水槽12中的調合營養液405能夠恒常保持在穩定的配比(或濃度)范圍內，以獲得較佳的水耕植栽品質。

如圖3、4所示，其中調合營養液容槽40、40b可為至少兩個分隔配置形態，且不同調合營養液容槽40、40b所容置的調合營養液405、405b設為配比不同狀態，所述配比不同狀態得通過不同調合營養液容槽40、40b所各別連結的清水輸送構件21、21b及濃縮營養液輸送構件31、31b之差異補給量輸送狀態達成，且不同的調合營養液容槽40、40b通過各別的調合營養液輸出構件41、41b將配比不同的調合營養液405、405b輸送至不同的植栽水槽12、12b中。本例主要藉以說明，本發明中的調合營養液容槽40、40b可以作兩個或兩個以上的配置，并且其調合營養液405、405b可作不同配比的配置形態，如此一來，便可滿足單一水耕植栽設備10上栽種有不同種類蔬菜的情況需求。

此外，當水位及水質檢測器60檢測到調合營養液容槽40中的調合營養液405水位過低時，表示儲液量不足，控制器70會令第一控制構件211及第二控制構件311同時啟動運作，以同時補充清水205及濃縮營養液305。

其中，水位及水質檢測器60檢測之調合營養液405水質包括：營養液配比狀態(即清水205與濃縮營養液305的調合濃度配比狀態)、組成物重量比(可為不同營養液成份所占比重狀態)。

其中，第一控制構件211、第二控制構件311及第三控制構件411選用自由打水幫浦或控水閥。此部份如圖1、2中所揭實施例，因為清水槽20、濃縮營養液容槽30及調合營養液容槽40的設置位置均低于水耕植栽設備10所設植栽水槽12，故本例中的第一控制構件211、第二控制構件311及第三控制構件411均必須采用打水幫浦形態方可達成水液的輸送；另如圖5中所揭實施例，本例中因為其清水槽20b、濃縮營養液容槽30b及調合營養液容槽40b相對于水耕植栽設備10所設植栽水槽12具有高度差異，因此局部水路可利用水壓作用達成 水液之輸送，此條件下，控制構件則可采用控水閥構成的形態。

本發明之優點：

本發明水耕植栽營養液配比偵測調節裝置主要通過所述清水槽、濃縮營養液容槽、調合營養液容槽、清水輸送構件、濃縮營養液輸送構件、調合營養液輸出構件、回流管路、水位及水質檢測器、控制器等所構成之創新獨特結構形態與技術特征，使本發明對照〔背景技術〕所提結構而言，控制器依據一設定配比值及水位及水質檢測器測得之調合營養液配比狀態值加以比對判斷，再通過自動控制第一、第二控制構件運作狀態，以調節清水及濃縮營養液送至調合營養液容槽中的補給量，從而自動調節水耕植栽設備的營養液配比狀態，進而達到自動偵測與調控水耕植栽營養液配比狀態，有效提升水耕植栽質量之實用進步性。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應以所述權利要求的保護范圍為準。
