本發明涉及一種油門裝置，尤其涉及一種擋位可調的割草機油門裝置，屬于農業機械技術領域。

背景技術：

割草機對草坪進行修理時，需要用油門裝置對油門的大小進行控制。雖然普通的割草機用油門裝置能夠用來控制油門大小，但油門擋位大小不可調節，只有關閉和開啟兩種狀態，不能對不同類型的草坪進行修理；同時鋼絲護管在工作過程中容易被磨損或被腐蝕；并且普通油門裝置擋位不可調。

技術實現要素：

為了克服上述不足，本發明提供了一種含有多種油門擋位，并且鋼絲護管不易磨損或腐蝕的擋位可調的割草機油門裝置。

本發明的目的是這樣實現的：

一種擋位可調的割草機油門裝置，它由底座、銷軸、扳手、鋼絲線、鋼絲護管、套皮套頭組成，所述底座底部頂部為頂板，頂板上開設頂板通孔，扳手插進頂板通孔中，并通過銷軸與底座鉸接，所述所述扳手頂部套有扳手護套，底部開有鋼絲通孔，所述鋼絲線的一端穿過鋼絲通孔，并與扳手牢牢固定，鋼絲線的外部被鋼絲護管包覆，鋼絲護管的外部設有護管保護層，所述鋼絲護管外設有套皮，所述鋼絲線的兩端呈“Z”型，所述鋼絲護管靠近底座的一端設有套頭，所述套頭與底座卡合，所述鋼絲線的中間設置有調節螺管，所述調節螺管通過螺紋與鋼絲護管配合。

本發明擋位可調的割草機油門裝置具有以下有益效果：

這種擋位可調的割草機油門裝置的油門擋位可以調節，可以調節不同的油門大小對不同類型的草坪進行修理；同時鋼絲護管上設有套皮，保證了鋼絲護管在工作過程中不易磨損或被腐蝕；通過增設調節螺管，使得油門裝置的擋位可調。

附圖說明

圖1為本發明擋位可調的割草機油門裝置的結構示意圖。

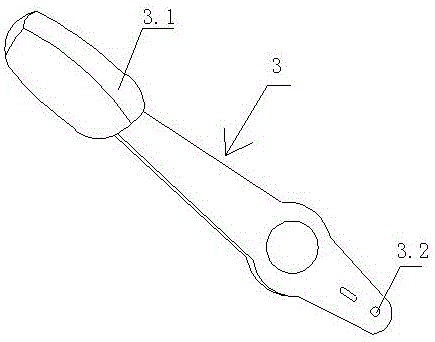

圖2為本發明擋位可調的割草機油門裝置中扳手的主視圖。

圖3為本發明擋位可調的割草機油門裝置中鋼絲線的結構示意圖。

圖4為圖3的A-A剖視圖。

圖5為本發明中鋼絲線與調節螺管的配合關系圖。

圖6為圖4中鋼絲護管與護管保護層的示意圖。

其中：底座1、頂板1.1、頂板通孔1.2、銷軸2、扳手3、扳手護套3.1、鋼絲通孔3.2、鋼絲線4、鋼絲護管5、護管保護層5.1、套皮6、套頭7、調節螺管8。

具體實施方式

如圖1至圖6，本發明涉及一種擋位可調的割草機油門裝置，它由底座1、銷軸2、扳手3、鋼絲線4、鋼絲護管5、套皮6、套頭7組成。

所述底座1底部頂部為頂板1.1，頂板1.1上開設頂板通孔1.2，扳手3插進頂板通孔1.2中，并通過銷軸2與底座1鉸接，所述所述扳手3頂部套有扳手護套3.1，底部開有鋼絲通孔3.2，所述鋼絲線4的一端穿過鋼絲通孔3.2，并與扳手3牢牢固定，鋼絲線4的外部被鋼絲護管5包覆，鋼絲護管5的外部設有護管保護層5.1，所述鋼絲護管5外設有套皮6，保證鋼絲護管5不被磨損或腐蝕，所述鋼絲線4的兩端呈“Z”型，所述鋼絲護管5靠近底座1的一端設有套頭7，所述套頭7與底座1卡合，所述鋼絲線4的中間設置有調節螺管8，所述調節螺管8通過螺紋與鋼絲護管5配合。

這種擋位可調的割草機油門裝置只需要扳下扳手，使得扳手繞銷軸轉動，鋼絲線變會被拉動，從而啟動割草機，需要關小油門或關閉油門時，只需反向操作扳動扳手便可完成目的。
