本發明涉及花卉養護設備領域，特別是涉及一種花卉養護專用溫室自動增濕器。

背景技術：

增濕器就是使用各種科學方法，如超聲波，加熱等方式使水分變為小分子以增加空氣濕度的電子儀器。儀器通過增加空氣中水分子數量保持室內濕度，以保護花卉的各項機能。申請號：201280006394.0一種增濕器，包括加熱元件，該加熱元件包括電阻抗及導熱材料的多孔結構，所述多孔結構構造為大體使通過所述多孔結構的液體汽化。所述多孔結構具有液體進口和蒸汽出口。增濕器進一步包括外殼，其圍繞至少部分所述多孔結構，用于將液體和蒸汽容納在所述多孔結構內。所述多孔結構包括第一電連接器和第二電連接器。此專利在一定程度上改進了傳統的增濕器，但是智能性低，而且只有人為發現花卉養護的濕度過低時，才會使用增濕器，此時缺水已經對花卉造成了傷害，因此還需要一定的改進。

技術實現要素：

本發明的目的就在于為了解決上述問題而提供一種花卉養護專用溫室自動增濕器。

本發明通過以下技術方案來實現上述目的：

一種花卉養護專用溫室自動增濕器，包括輪子、底座、把手、機體，所述輪子上方設置所述底座，所述底座側面設置所述把手，所述底座上設置所述機體，所述機體內部設置儲水箱，所述儲水箱內部設置進水管，所述進水管上方設置端蓋，所述儲水箱下方設置導水管，所述導水管一側設置渦輪，所述渦輪上設置出水管，所述出水管頂部設置霧化器，所述機體頂部設置濕度檢測器，所述機體側面設置開關，所述開關一側設置觸控顯示屏，所述觸控顯示屏下方設置信息處理器，所述信息處理器一側設置控制器。

上述結構中，操作人員打開所述開關，設備通電，操作人員通過所述觸控顯示屏設定合適的濕度，所述濕度檢測器檢測此時的空氣濕度，當檢測結果小于設定的濕度時，所述信息處理器接收信息并對信息進行處理，處理后的信息傳給所述控制器，所述控制器控制所述渦輪轉動，所述渦輪將所述儲水箱內的水通過所述導水管經過所述霧化器霧化后排入空氣中，當所述儲水箱內的水位過低時，操作人員打開所述端蓋通過所述進水管把清水注入所述儲水箱內。

為了進一步提高使用效果，所述輪子通過螺釘固定在所述底座上，所述把手焊接在所述底座側面，所述機體通過螺栓與所述底座連接。

為了進一步提高使用效果，所述儲水箱與所述機體連接，所述進水管通過卡槽與所述儲水箱連接，所述端蓋通過卡槽與所述機體連接，所述導水管通過卡槽與所述儲水箱連接。

為了進一步提高使用效果，所述渦輪與所述機體連接，所述出水管通過卡槽與所述渦輪連接，所述霧化器通過卡槽與所述出水管連接，所述濕度檢測器通過螺栓與所述機體連接。

為了進一步提高使用效果，所述開關通過卡槽與所述機體連接，所述觸控顯示屏鑲嵌在所述機體側面，所述信息處理器通過限位柱與所述機體連接，所述控制器通過卡槽與所述機體連接。

有益效果在于：設置所述濕度檢測器，設備能夠自動檢測濕度并且保證空氣濕度合適，智能性高，對人力依賴性低，移動方便，使用范圍廣。

附圖說明

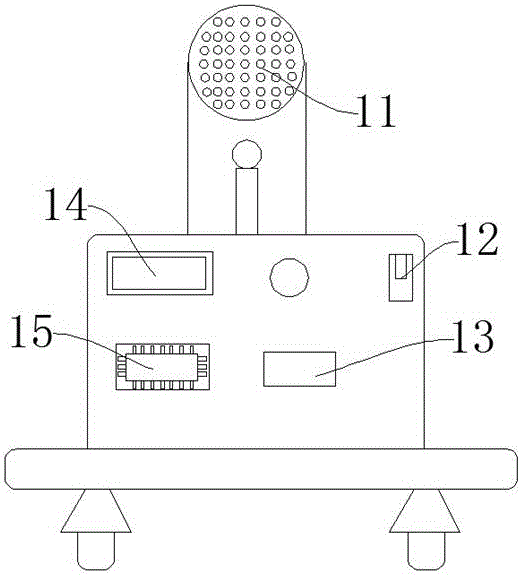

圖1是本發明所述一種花卉養護專用溫室自動增濕器的主視圖；

圖2是本發明所述一種花卉養護專用溫室自動增濕器的左視圖。

1、輪子；2、底座；3、把手；4、機體；5、儲水箱；6、進水管；7、端蓋；8、濕度檢測器；9、出水管；10、渦輪；11、霧化器；12、開關；13、控制器；14、觸控顯示屏；15、信息處理器；16、導水管。

具體實施方式

下面結合附圖對本發明作進一步說明：

如圖1-圖2所示，一種花卉養護專用溫室自動增濕器，包括輪子1、底座2、把手3、機體4，輪子1上方設置底座2，底座2用來負載，底座2側面設置把手3，把手3便于移動設備，底座2上設置機體4，機體4是主要組成部分，機體4內部設置儲水箱5，儲水箱5盛放清水，儲水箱5內部設置進水管6，進水管6通入清水，進水管6上方設置端蓋7，端蓋7起密封作用，儲水箱5下方設置導水管16，導水管16引流，導水管16一側設置渦輪10，渦輪10用來抽取清水，渦輪10上設置出水管9，出水管9排出清水，出水管9頂部設置霧化器11，霧化器11使清水霧化，機體4頂部設置濕度檢測器8，濕度檢測器8檢測空氣的濕度，機體4側面設置開關12，開關12控制電路的通斷，開關12一側設置觸控顯示屏14，觸控顯示屏14起控制和顯示作用，觸控顯示屏14下方設置信息處理器15，信息處理器15處理信息，信息處理器15一側設置控制器13，控制器13起控制作用。

上述結構中，操作人員打開開關12，設備通電，操作人員通過觸控顯示屏14設定合適的濕度，濕度檢測器8檢測此時的空氣濕度，當檢測結果小于設定的濕度時，信息處理器15接收信息并對信息進行處理，處理后的信息傳給控制器13，控制器13控制渦輪10轉動，渦輪10將儲水箱5內的水通過導水管16經過霧化器11霧化后排入空氣中，當儲水箱5內的水位過低時，操作人員打開端蓋7通過進水管6把清水注入儲水箱5內。

為了進一步提高使用效果，輪子1通過螺釘固定在底座2上，把手3焊接在底座2側面，機體4通過螺栓與底座2連接，儲水箱5與機體4連接，進水管6通過卡槽與儲水箱5連接，端蓋7通過卡槽與機體4連接，導水管16通過卡槽與儲水箱5連接，渦輪10與機體4連接，出水管9通過卡槽與渦輪10連接，霧化器11通過卡槽與出水管9連接，濕度檢測器8通過螺栓與機體4連接，開關12通過卡槽與機體4連接，觸控顯示屏14鑲嵌在機體4側面，信息處理器15通過限位柱與機體4連接，控制器13通過卡槽與機體4連接。

以上顯示和描述了本發明的基本原理、主要特征和優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其效物界定。
