本實用新型涉及溫室大棚領域，尤其涉及溫室大棚棚體中，支撐桿與拱桿連接的連接頭。

背景技術：

目前，溫室大棚在農業中應用極為廣泛，溫室大棚主要是由支架棚體和塑料膜組成，支架棚體則是根據棚體的設置情況采用若干桿件（主要包括支撐桿和拱桿）互相連接構成的，桿件的相互連接會用到連接接頭。

目前，市面上的接頭大多是采用鋼管直插式連接，如授權公告號為CN201436842U的中國專利，其公開的連接接頭便是鋼管直插式連接，連接時，桿件的鋼管需插入連接頭的管形連接件，這種連接方式存在以下弊端：（1）當鋼管與接頭配合不當時或使用一段時間后，鋼管與接頭可能會因不密合而造成松脫，導致組構成型的支架棚體不穩定，出現擺動、搖晃或傾斜的情況；（2）拆、裝桿件時，鋼管會拔出或插入接頭的連接件，若操作不當，插拔時傾斜過大，很容易導致接頭的管形連接件被鋼管折彎、變形，甚至折斷。

技術實現要素：

本實用新型所要解決的技術問題是提供一種用于溫室大棚棚體支撐桿與拱桿連接的連接頭，以提高支撐桿與拱桿連接的可靠性，進而保證溫室大棚棚體的穩定性，同時提連接頭的高耐用性，以保證拆、裝時，連接頭不會被折彎、變形等。

本實用新型解決其技術問題所采用的技術方案是：用于溫室大棚棚體支撐桿與拱桿連接的連接頭，所述的連接頭由接頭A和接頭B組合而成；

所述的接頭A具有第一連接面和第二連接面，所述的第一連接面和第二連接面分別開設有用于穿入螺栓的孔A和孔B；所述的接頭A通過第一連接面的孔A與支撐桿端頭的外壁螺栓連接；

所述的接頭B由第三連接面和矩管構成，矩管呈傾斜向上固定于第三連接面上；所述的矩管用于插入拱桿端頭內并通過矩管上開設的孔D與拱桿端頭螺栓連接；所述的第三連接面開設有用于穿入螺栓的孔C；

所述接頭A的第二連接面通過孔B與接頭B第三連接面的孔C螺栓連接。也就是說，接頭A和接頭B兩者可固定可拆分。

進一步的，所述接頭A的第二連接面還設置有孔E，接頭B的第三連接面對應孔E設置有孔F。

進一步的，對應所述的孔A，在接頭A上設置有便于松緊螺栓的開口A；對應所述的孔B和孔C，在接頭B上設置有便于松緊螺栓的開口B。

進一步的，所述孔A的數量為三個，等間距布置在所述的第一連接面上。

進一步的，所述接頭B的矩管為鈑金焊接管。

本實用新型的連接頭用于支撐桿與拱桿的連接，其在連接效果上，相對于授權公告號為CN201436842U的中國專利，具有如下有益效果：（1）該連接頭首先通過接頭A的三個孔A與支撐桿穩定連接，然后再通過接頭B的矩管插入拱桿內并通過螺栓穩定連接，相比現有接頭的管形連接件而言，不會出現配合不當或松脫的問題，連接更為穩固，進而使得棚體穩定性更好；（2）接頭A的接頭及連接方式決定了接頭A在拆裝時，不會出現被折彎、變形，甚至折斷的情況；另外，接頭B通過矩管與拱桿螺栓固定，且矩管由鈑金焊接而成，其抗變形能力較現有的管形連接件更強，因此在拆裝時也不會出現被折彎、變形的情況；綜上，本連接頭的牢固性、耐用性較好，多次重復使用不會有異常。

附圖說明

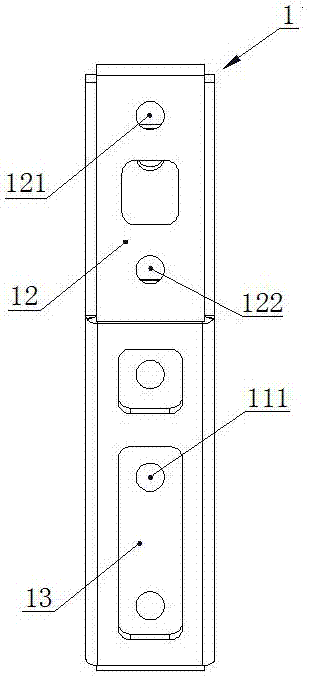

圖1是本實用新型中接頭A的結構示意圖；

圖2是圖1的A向視圖；

圖3是本實用新型中接頭B的結構示意圖；

圖4是圖3的B向視圖；

圖5是安裝了本實用新型連接頭的溫室大棚棚體的示意圖；

圖6是圖5的C處放大圖；

圖中標記為：1-接頭A，11-第一連接面，111-孔A，12-第二連接面B，121-孔B，122-孔E，13-開口A；

2-接頭B，21-第三連接面，211-孔C，212-孔F，22-矩管，221-孔D，23-開口B；

3-支撐桿，31-支撐桿端頭，4-拱桿，41-拱桿端頭，5-橫拉繩。

具體實施方式

下面結合具體實施例對本實用新型進行進一步詳細介紹，但本實用新型的實施方式不限于此。

用于溫室大棚棚體支撐桿3與拱桿4連接的連接頭，該連接頭由接頭A 1和接頭B 2組合而成。

如圖1和圖2所示，所述的接頭A 1為鈑金焊接件，接頭A 1具有第一連接面11和第二連接面12，所述的第一連接面11和第二連接面12分別開設有用于穿入螺栓的孔A 111（數量為三個，等間距布置）和孔B 121（數量為一個）；所述的接頭A 1通過第一連接面11的三個孔A 111與支撐桿端頭31的外壁螺栓連接；

如圖3和圖4所示，所述的接頭B 2為鈑金焊接件，接頭B 2由第三連接面21和矩管22構成，矩管22呈傾斜向上焊接于第三連接面21上；所述的矩管22用于插入拱桿端頭41內并通過矩管22上開設的一對孔D 221與拱桿端頭41螺栓連接；所述的第三連接面21開設有一個用于穿入螺栓的孔C 211；

關于接頭A 1和接頭B 2的組合，所述接頭A 1的第二連接面12通過孔B 121與接頭B 2第三連接面21的孔C 211螺栓連接。

另外，在接頭A 1的第二連接面 12上，孔B 121的下方還設置有孔E 122；在接頭B 2的第三連接面21上，孔C 211的下方對應孔E 122設置有孔F 212。

再者，為了便于用拆裝時螺絲刀的使用，對應所述的孔A 111，在接頭A 1上設置有便于松緊螺栓的開口A 13，對應所述的孔B 121、孔E 122、孔C 211和孔F 212，在接頭B 2上設置有便于松緊螺栓的開口B 23。

如圖5所示，為溫室大棚棚體的示意圖，圖中包括支撐桿3、固定在支撐桿3上方的拱桿4以及固定棚體的橫拉繩5，其中位于棚體兩側，支撐桿3與拱桿4通過本實用新型的連接頭連接。如圖6所示，為圖5的C處放大圖，為了與本實用新型的連接頭螺栓連接，在支撐桿端頭31和拱桿端頭41上預先開設有對應的孔，連接時，在孔內穿入螺栓擰緊即可固定。需說明的是，在棚體跨度較小，無需安裝橫拉繩5的情況下，需采用螺栓連接所述的孔E 122和孔F 212，以保證接頭A和接頭B的穩定性，避免發生相對轉動。。

采用本實用新型連接頭安裝的大棚棚體，穩定性較好，且連接頭的牢固性也較好，使用壽命較長、經久耐用，可多次重復使用，拆、裝時不會出現被折彎、變形的情況。
