本發明屬于谷物周轉領域，尤其涉及一種綠色環保型谷物周轉裝置。

背景技術：

谷物主要包括稻米、小麥、大豆等及其他雜糧，比如小米、黑米、蕎麥、燕麥、薏仁米、高粱等。谷物通過加工為主食，為人類提供了50％～80％的熱能、40％～70％的蛋白質、60％以上的維生素B1。谷類可因種類、品種、產地、生長條件和加工方法的不同，其營養素的含量有很大的差別。谷物作為中國人的傳統飲食，幾千年來一直是老百姓餐桌上不可缺少的食物之一，在我國的膳食中占有重要的地位，被當作傳統的主食。

傳統的谷物在周轉使用過程中，由于種類繁多，對于周轉裝置的空間的利用率則提出了更高的使用需求。

技術實現要素：

本發明的目的在于克服現有技術存在的以上問題，提供一種綠色環保型谷物周轉裝置，使用方便，成本低廉，有效提高了周轉裝置的空間利用率。

為實現上述技術目的，達到上述技術效果，本發明通過以下技術方案實現：

一種綠色環保型谷物周轉裝置，包括依次安裝的箱體、單元層、箱蓋；

其中，所述箱體為正六邊形，所述箱體內垂直安裝有若干單元層，所述箱體頂端固定有箱蓋；

其中，所述單元層為正六邊形，包括置于正中心的單元格以及分布在正中心的單元格周側的其它六個單元格，所述單元層周側均布有六個菱形箱；

所述單元格包括正六邊形單元盒與第一滑板，所述單元盒每個側面均對稱開有兩個第一方形通孔，兩個第一方形通孔之間設有支撐柱，所述單元盒頂端均布有六個第一條形槽，所述第一條形槽中安裝有滑板，所述單元盒每個側面兩端均設有第一磁吸片；

所述菱形箱包括菱形盒與第二滑板，所述菱形盒上形成鈍角的兩個側面中間開有第二方形孔，所述菱形盒頂端均布有四個第二條形槽，所述第二條形槽中安裝有第二滑板，所述菱形盒每個側面兩端均設有第二磁吸片。

進一步地，所述第一磁吸片與第二磁吸片結構相同，且表面均設有相互嚙合的波紋槽，降低工藝難度，提高第一磁吸片與第二磁吸片相互之間的配合強度與可靠性。

進一步地，所述第一條形槽兩端設有三棱柱，所述第一滑板兩端設有與三棱柱相配合的凹槽，提高第一滑板與第一條形槽之間的配合密封性。

進一步地，所述第一滑板的寬度等于第一條形槽寬度的一半，提高第一滑板的利用率與密封性能。

進一步地，所述第一滑板的高度大于單元盒的高度，且所述單元盒底面均布有六個與第一滑板相配合的卡槽，提高箱體內單元層相互之間的堆放穩定性。

進一步地，所述箱體的高度等于單元層高度的整數倍，提高整個空間的利用率。

進一步地，所述第一滑板與第一條形槽之間為過渡配合，提高密封可靠性。

進一步地，所述箱體與單元層之間為滑動配合，減少箱體與單元層之間的配合阻力，提升裝置的使用壽命。

進一步地，所述箱蓋與箱體之間通過螺栓相互固定連接進一步地，所述箱蓋表面鉸接有把手，且所述把手表面設有防滑橡膠層，具有更加良好的實用價值。

本發明的有益效果是：

本發明通過箱體、單元層、箱蓋的結構配合，在使用過程中能夠將單元層的每個單元格中的谷物進行相互之間的倒換，省時省力，使用方便，且極大的提高了整個裝置對谷物的儲存擺放能力，只需輕輕滑動滑板就可以實現谷物轉換以及剩余殘留谷物的清理，具有良好的實用價值與經濟效益。

附圖說明

此處所說明的附圖用來提供對本發明的進一步理解，構成本申請的一部分，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1是本發明的結構示意圖；

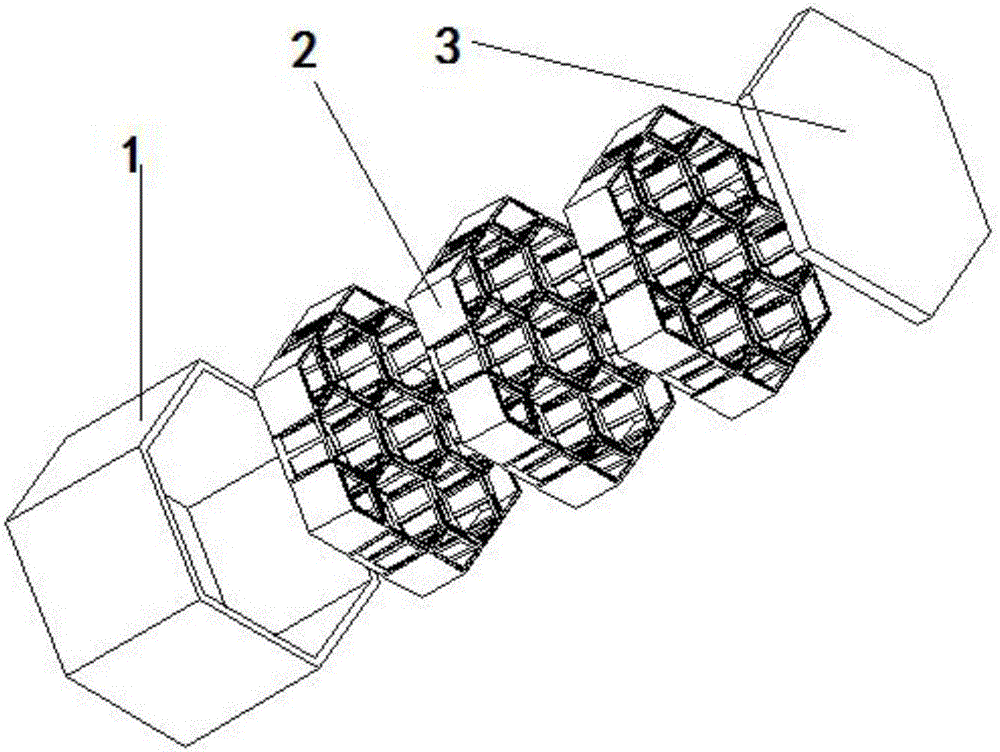

圖2是本發明的結構爆炸圖；

圖3是本發明中單元層結構示意圖；

圖4是本發明中單元層的俯視圖；

圖5是本發明中菱形箱的結構示意圖；

圖6是發明中單元格的結構示意圖；

圖7是發明中單元格的結構示意圖；

圖8是圖7中A處的放大圖；

圖中標號說明：1-箱體、2-單元層、3-、箱蓋、21-單元格、22-菱形箱、211-單元盒、212-第一滑板、213-第一方形通孔、214-第一條形槽、215-第一磁吸片、216-三棱柱、217-支撐柱、221-菱形盒、222-第二滑板、223-第二磁吸片、224-第二方形孔、225-第二條形槽。

具體實施方式

下面將參考附圖并結合實施例，來詳細說明本發明。

如圖1至圖2所示的一種綠色環保型谷物周轉裝置，包括依次安裝的箱體1、單元層2、箱蓋3；

其中，箱體1為正六邊形，箱體1內垂直安裝有若干單元層2，箱體1頂端固定有箱蓋3，箱體1的高度等于單元層2高度的整數倍，提高整個空間的利用率，箱體1與單元層2之間為滑動配合，減少箱體1與單元層2之間的配合阻力，提升裝置的使用壽命，箱蓋3與箱體1之間通過螺栓相互固定連接其中，箱蓋3表面鉸接有把手，且把手表面設有防滑橡膠層，具有更加良好的實用價值。

如圖3至圖4所示，單元層2為正六邊形，包括置于正中心的單元格21以及分布在正中心的單元格21周側的其它六個單元格21，單元層2周側均布有六個菱形箱22。

如圖6至圖8所示，單元格21包括正六邊形單元盒211與第一滑板212，單元盒211每個側面均對稱開有兩個第一方形通孔213，兩個第一方形通孔213之間設有支撐柱217，單元盒211頂端均布有六個第一條形槽214，第一條形槽214中安裝有滑板212，單元盒211每個側面兩端均設有第一磁吸片215，其中，第一滑板212的寬度等于第一條形槽214寬度的一半，提高第一滑板212的利用率與密封性能，第一滑板212的高度大于單元盒211的高度，且單元盒211底面均布有六個與第一滑板212相配合的卡槽，提高箱體1內單元層2相互之間的堆放穩定性，第一滑板212與第一條形槽214之間為過渡配合，提高密封可靠性。

如圖5所示，菱形箱22包括菱形盒221與第二滑板222，菱形盒221上形成鈍角的兩個側面中間開有第二方形孔224，菱形盒221頂端均布有四個第二條形槽225，第二條形槽225中安裝有第二滑板222，菱形盒221每個側面兩端均設有第二磁吸片223。

其中，第一磁吸片215與第二磁吸片223結構相同，且表面均設有相互嚙合的波紋槽，降低工藝難度，提高第一磁吸片215與第二磁吸片223相互之間的配合強度與可靠性。

其中，第一條形槽214兩端設有三棱柱216，第一滑板212兩端設有與三棱柱216相配合的凹槽，提高第一滑板212與第一條形槽214之間的配合密封性。

本發明通過箱體、單元層、箱蓋的結構配合，在使用過程中能夠將單元層的每個單元格中的谷物進行相互之間的倒換，省時省力，使用方便，且極大的提高了整個裝置對谷物的儲存擺放能力，只需輕輕滑動滑板就可以實現谷物轉換以及剩余殘留谷物的清理，具有良好的實用價值與經濟效益。
