本發明涉及一種沉水植物的扦插種植工具，具體涉及到了水體中沉水植物的生態恢復。

背景技術：

隨著我國社會經濟的發展，工業化和城市化程度的日益提高，我國水資源短缺與水資源污染的問題日益顯著，不僅嚴重影響了我國人民的生活質量和身體健康，還制約著我國經濟、社會和環境的可持續發展。所以在富營養化水體中，常利用水生植物對水體中營養鹽的吸收作用以及浮游動物對水環境中藻類直接攝食達到凈化水質的要求。大型水生植物是水體生態系統的初級生產者，吸收水體中的營養物質的同時，不僅對藻類有他感作用，且對有毒有害物質也有一定的凈化作用，還能通過促進微生物對有機物的降解。沉水植物(submerged plants)作為水體中較大的生物群，通過有效增加空間生態位，抑制生物性和非生物性懸浮物，改善水下光照和溶解氧條件，為形成復雜的食物鏈提供了食物、場所和其他必要條件；也間接支持了肉食和碎食食物鏈，是水體生物多樣性賴以維持的基礎。

但是,沉水植物在湖泊中種植時,目前一般采用拋投的方法，由于不能直接接觸到底泥，其沉水植物的成活率較低。因此，如何使沉水植物直接接觸到底泥就成為沉水植被恢復的關鍵。

據研究發現,目前沉水植物通常適宜生活在1.0～1.5m的淺水區域,通過使植物根部直接接觸底泥是沉水植物能夠移栽和存活的關鍵。因此，使用恰當的技術手段或者種草裝置，提高沉水植物的栽種成活率，不僅有助于減少成本，而且對推廣沉水植物、修復水環境生態具有重要意義。

為了實施水體生態修復的需要，技術人員認為選用沉水植物用于水環境生態修復具有重要意義。但是，在采用在水體中種植必須采用較為便捷成活率高的種植工具。考慮到種植過程中存在的兩個難題：其一由于水環境影響的浮力作用會使種植的植物漂浮在水面上，無法接觸底泥；其二，接觸底泥后如何使根部被底泥完全包裹，保證其成活率，而這正是本技術領域所要解決的課題。

內容

本發明的目的：旨在提供一種用于水環境生態修復沉水植物的扦插種植工具。既解決常規種植由于水的浮力，導致植物存活率低的難題；同時減少植物損失，降低成本。

為了實現上述目的，本裝置通過以下技術方案實現：

這種用于沉水植物扦插種植的工具，其特征在于：它由一操控桿1和開合式種植倉2組合而成，所述的操控桿1自開合式種植倉上頂部插入倉體；所述的開合式種植倉的倉體一側設有植株筒3，所述的操控桿1上端設有手動扳扣6，其下端部設有彈簧式擴張機構，所述的手動扳扣6通過穿置在操控桿1空腔內的一拉簧7與彈簧式擴張機構構成使開合式種植倉2實現開合的聯動結構。

所述的開合式種植倉2為四棱錐體狀，它由兩個全等的三棱錐體組合而成；所述的兩三棱錐體通過鉸鏈軸8組成鉸鏈結構，所述的鉸鏈軸8分成兩截，每一截鉸鏈軸的中間端分別與操控桿下部桿體固定連接。

所述的彈簧式擴張機構由設置在操控桿下部、伸入開合式種植倉內的延伸桿體和一根擴張桿4構成，所述的擴張桿4經一銷軸9與操控桿下部延伸桿組成活動杠桿機構，所述擴張桿4的長臂端通過一彈簧5構成自動擴張機構，所述擴張桿4的短臂端與操控桿內腔的拉簧7連接構成復位閉合結構。

所述的植株筒3為盲筒。

根據以上技術方案提出的這種用于沉水植物扦插種植的工具，具有以下特點：

1、這種適用于沉水植物種植的扦插種植工具，四棱錐的主體結構可以有效的破開底泥，使植物順利進入底泥中，防止植物的由于水的浮力漂浮在水面上，提高了植物的成活率。根據底泥的流動性特征，控制種植器四棱錐打開的方向，可以使底泥順利被打開，并在抽出時，底泥可以將沉水植物覆蓋保證植物有充足的養料生長。

2、另一方面四棱錐的主體上設置的植株盲孔，可以避免所栽種植物根部受到損傷，可以保證植物完整的被送到水下。

3、該裝置便于攜帶，容易操作，無需專業培訓。

附圖說明

圖1為本的整體結構示意圖；

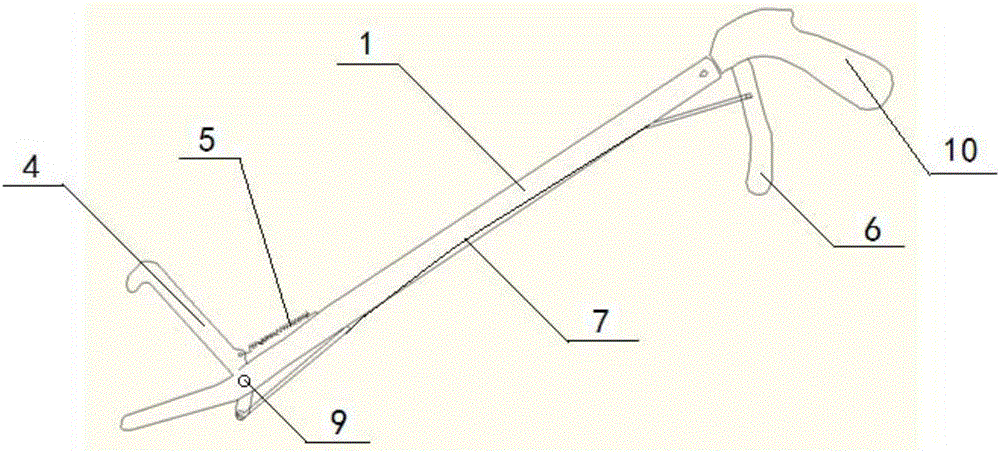

圖2操控桿的結構示意圖；

圖3為本裝置底部結構示意圖；

圖4為底部結構打開示意圖。

圖中：1-操控桿 2-開合種植倉 3-植株筒 4-擴張桿 5-彈簧 6-手動扳扣 7-拉簧 8-鉸鏈軸 9-銷軸 10-把手。

具體實施方式

以下結合說明書附圖進一步描述本，并給出本的實施例。

圖1-4中所示的這種用于沉水植物扦插種植的工具，其特征在于：它由一操控桿1和開合式種植倉2組合而成，所述的操控桿1自開合式種植倉上頂部插入倉體；所述的開合式種植倉的倉體一側設有植株筒3，所述的操控桿1上端設有手動扳扣6，其下端部設有彈簧式擴張機構，所述的手動扳扣6通過穿置在操控桿1空腔內的一拉簧7與彈簧式擴張機構構成使開合式種植倉2實現開合的聯動結構。

所述的開合式種植倉2為四棱錐體狀，它由兩個全等的三棱錐體組合而成；所述的兩三棱錐體通過鉸鏈軸8組成鉸鏈結構，所述的鉸鏈軸8分成兩截，每一截鉸鏈軸的中間端分別與操控桿下部桿體固定連接。

所述的彈簧式擴張機構由設置在操控桿下部、伸入開合式種植倉內的延伸桿體和一根擴張桿4構成，所述的擴張桿4經一銷軸9與操控桿下部延伸桿組成活動杠桿機構，所述擴張桿4的長臂端通過一彈簧5構成自動擴張機構，所述擴張桿4的短臂端與操控桿內腔的拉簧7連接構成復位閉合結構。

所述四棱錐體狀開合式種植倉2的斜邊為30cm，菱形面的長對角線為20cm，菱形角分別為60度和120度，材質為鐵質。

所述的植株筒3為盲筒。

經實際使用表明：開合式種植倉是鐵質的四棱錐，可以很好的將底泥破開從而將植物推入底泥中，其次就是通過操控桿控制打開開合式種植倉2并將設置在開合式種植倉2上的植株筒4圓孔中的植物置于底泥中。

所述的這種工具只要將操控桿設計成伸縮拉桿結構，它的高度就可隨水深調動，開合式種植倉是一個四棱錐，斜邊為30cm，菱形面的長對角線為20cm，菱形角分別為60度和120度，材質為鐵質。

本工具的工作過程如下：

使用者先將開合式種植倉打開后，將需要種植的沉水植物根部向下置入開合式種植倉的圓孔中，通過操作操控桿將開合式種植倉關閉；使用者可將裝有水草的種植器垂直向下插入水底的底泥中，操控操控桿將開合式種植倉打開，然后慢慢把種草器提出水面，利用底泥的流動性特征將水草根部覆蓋。保證了水草生長所需要的養分，保證了其成活率。

經實際使用表明：

根據水體以及底泥的流動性將開合式種植倉設計為四棱錐形可以減少裝置進入水中和底泥中的阻力，避免包裹在其中的水草被水的浮力沖出水面，保證了被種水草成活率，減少了成本。采用可伸縮的操控桿，可以適應不同水深環境，擴展了該裝置適應不同水深環境的適應能力。

采用的鐵質材質可以增加裝置的重量，可使裝置可以插入更深的底泥中，保證了植物根部更好埋在底泥中。另一方面，這種結構的種草器結實牢固，不易損壞可重復使用。

以上僅僅是本的根據技術方案給出的一種基本實施形式，任何依據本創意提出的類似形式的改進，應該視為本保護的范疇。
