本發明屬于一般農業機械，尤其涉及一種植株周圍固土的機械或設備。

背景技術：

獼猴桃在人工種植時需要經過挖坑、放置獼猴桃苗、填坑和加肥料等過程，工序比較繁瑣，而且土料粉碎不均勻，與肥料混合不均勻，獼猴桃在種植時無法保證直立狀態，從而影響種植效果。

公告號為CN204634354U的專利文件公開了一種卷筒裝置，包括外層固定筒，外層固定筒內設有內層轉筒，外層固定筒上端連接有加料筒，外層固定筒下端設有若干固定爪，固定爪與外層固定筒表面呈90度，內層轉筒表面設有若干鉸刀，鉸刀交錯排列，內層轉筒上端為圓錐狀。工作時外層固定筒下端的固定爪固定的在土坑周圍的地面上，通過往內層轉筒上端加土料、肥料等，通過內層轉筒轉動過程中，鉸刀在外層固定筒和內層轉筒之間邊攪碎土料邊往下輸送，內層轉筒可用于固定花木苗。

該裝置每次加土料時都會很快地全部落入內層轉筒周邊，落下的土料速度較快，不利于土料與鉸刀的充分接觸，使得土料的粉碎效果不佳，且工人每次都需要根據內層轉筒的粉碎情況去加土料，需要一直在裝置旁觀察，工人不能同時種植多棵獼猴桃，工作效率較低。

技術實現要素：

本發明的目的在于提供一種獼猴桃種植裝置，可以提高土料的粉碎效果，且能夠大大地提高工人的工作效率。

為了達到上述目的，本發明的基礎方案提供一種獼猴桃種植裝置，包括固定筒，所述固定筒內設有轉筒，所述轉筒表面設有若干鉸刀，轉筒還連接有電機，所述固定筒頂端開有進料漏斗，所述進料漏斗內設有直徑大于進料漏斗底端開口的密封球，所述密封球底端靜連接有聯動桿，所述聯動桿底端為楔形；所述聯動桿底端配合有楔形塊，所述楔形塊底端靜連接有水平布置的連接桿，所述連接桿遠離楔形塊的一端靜連接有定位環，所述定位環靜連接在轉筒外壁上。

本基礎方案的原理在于：首先，工人將獼猴桃苗固定在轉筒內，然后將所需土料倒入進料漏斗中，接著啟動電機，轉筒帶動連接桿和楔形塊轉動，當楔形塊與聯動桿楔形的底端接觸后，楔形塊繼續隨連接桿向前轉動，而聯動桿楔形的底端剛好與楔形塊配合并逐漸被推著向上移動，聯動桿向上移動會帶動密封球也跟著向上運動，從而將進料漏斗底端打開，土料進入固定筒與轉筒之間的空隙內，同時鉸刀對落入的土料邊攪碎邊往下輸送，實現獼猴桃苗的填坑。

本基礎方案的有益效果在于：

1、 土壤的掉落具有規律性，在鉸刀停止轉動時，土壤也會停止掉落，故而可以有效提高土料的粉碎效果；

2、 此裝置能在工人倒入土料之后間歇性地下土，不需要工人一直在旁觀察，大大地提高了工人的工作效率。

方案二：此為基礎方案的優選，所述聯動桿外套接有套環，所述套環固定在固定筒內，套環可以限定聯動桿的移動方向，防止聯動桿發生偏移。

方案三：此為方案二的優選，所述轉筒頂端為圓錐狀，這樣土料不會堆積在轉筒頂部，使土料能更順利地落下并與鉸刀接觸，防止土料滯留在轉筒表面。

方案四：此為方案三的優選，所述固定筒底端設有固定爪，固定爪深入地面可使裝置更好地固定在地面上，提高裝置在使用過程中的穩定性。

方案五：此為方案四的優選，所述轉筒與固定筒之間的距離為4-6cm，這樣設置可以使土料與鉸刀更好地接觸，提高土料的粉碎效果。

方案六：此為方案五的優選，所述密封球與聯動桿的連接方式為螺紋連接，這樣可以讓密封球與聯動桿連接更加穩定。

附圖說明

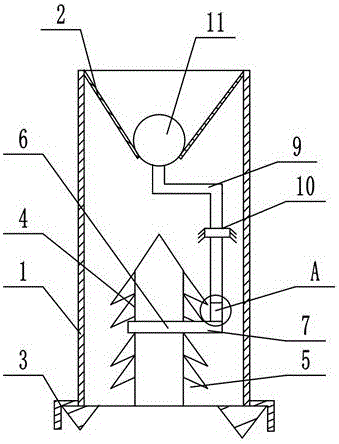

圖1為本發明一種獼猴桃種植裝置的實施例的結構示意圖；

圖2為圖1中A的局部放大圖。

具體實施方式

下面通過具體實施方式對本發明作進一步詳細的說明：

說明書附圖中的附圖標記包括：固定筒1，進料漏斗2、固定爪3、轉筒4、鉸刀5、定位環6、連接桿7、楔形塊8、聯動桿9、套環10、密封球11。

實施例基本如附圖1和附圖2所示：

一種獼猴桃種植裝置，包括有固定筒1，固定筒上端開有進料漏斗，下端安裝有用于穩定裝置的固定爪3。進料漏斗內放置有密封球11，密封球11的直徑大于進料漏斗底端開口的直徑。密封球11下端與聯動桿9螺紋連接，聯動桿9套接在套環10內且下端為楔形，套環10可防止聯動桿9發生偏移；套環10固定在固定筒的內壁。固定筒內安裝有轉筒4，轉筒4與固定筒之間的距離為5cm，可以使土料與鉸刀5更好地接觸，提高土料的粉碎效果。轉筒4與電機相連，轉筒4的上端為圓錐狀；轉筒4的表面焊接有若干個鉸刀5，轉筒4外焊接有定位環6，定位環6右端與連接桿7焊接，連接桿7的右端上部焊接有楔形塊8，楔形塊8與聯動桿9楔形的下端相配合。

具體工作時，首先，將獼猴桃苗固定在轉筒4內，然后將固定筒下端的的固定爪3固定在土坑周圍的地面上，工人可一次性將所需土料倒入進料漏斗中，接著啟動電機，轉筒4開始轉動，轉筒4通過定位環6帶動連接桿7與楔形塊8轉動。當楔形塊8轉動到聯動桿9下端時，楔形塊8與聯動桿9楔形的底端接觸，之后楔形塊8繼續隨連接桿7向前轉動，而聯動桿9楔形的底端剛好與楔形塊8配合并逐漸被推著向上移動，聯動桿9向上移動會帶動密封球11也跟著向上運動，密封球11被頂起，土料就從進料漏斗的底端進入到固定筒與轉筒4之間的空隙內，此時轉筒4表面的鉸刀5對土料邊攪碎邊往下輸送；當楔形塊8轉離聯動桿9下端時，密封球11由于重力會落下并重新將進料漏斗密封住，同時將進料漏斗底端較大的土料顆粒壓碎。

以上所述的僅是本發明的實施例，方案中公知的具體結構及特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本發明結構的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
