本發明涉及一種工作臺，具體涉及一種用于采集棕櫚果的自動采果機的采果操作工作臺。

背景技術：

棕櫚油是重要的工業和民生原料，主要產于非洲、南美和東南亞各國。作為棕櫚油的生產原料——棕櫚果，大部分生長高度在5米以上，一般由手工采摘。在采摘過程中，果農的勞動強度和難度較大，勞動效率低，因而造成棕櫚果采摘勞動力供應嚴重不足，成為制約棕櫚油產業發展的重要因素。

研發一臺自動化的采果機是勢在必行的，由于采果機涉及高空作業，對其操作工臺的各項要求都較為嚴格，要充分保證使用者的安全。

技術實現要素：

本發明針對上述問題提出了一種用于自動采果機的采果操作工作臺，便于使用者站立加以采果操作，安全性能好，穩定性好。

具體的技術方案如下：

一種用于自動采果機的采果操作工作臺，包括底板、第一縱向固定板、第二縱向固定板、第三縱向固定板、第四縱向固定板和控制臺，所述第一縱向固定板、第二縱向固定板、第三縱向固定板豎直的固定在底板邊緣，第二縱向固定板的數量為兩個，兩個第二縱向固定板分別相對設置，第一縱向固定板和第三縱向固定板分別相對的設置在第二縱向固定板兩側，所述第四縱向固定板的數量為三個，相互垂直的固定在第一縱向固定板外壁上，第四縱向固定板與第一縱向固定板圍繞形成落果通道，控制臺固定在第一縱向固定板內壁上，所述第三縱向固定板上設有門板，門板一側與轉軸固定連接，另一側通過插銷加以固定。

上述一種用于自動采果機的采果操作工作臺，其中，所述第一縱向固定板的高度大于第四縱向固定板的高度，第四縱向固定板的高度大于第二縱向固定板的高度，第二縱向固定板的高度等于第三縱向固定板。

上述一種用于自動采果機的采果操作工作臺，其中，操作工作臺底部設有轉接板，轉接板上設有油缸，油缸上設有主支承板，主支承板上設有卡接槽，卡接槽上通過鋼纜固定一個輔助支承板，輔助支承板的形狀與卡接槽的形狀相契合，所述主支承板底部設有收納槽，收納槽用于收納鋼纜。

上述一種用于自動采果機的采果操作工作臺，其中，所述主支承板上設有若干凸塊，凸塊滑動式的固定在兩個第二縱向固定板的導槽中。

上述一種用于自動采果機的采果操作工作臺，其中，所述主支承板上設有安全帶。

上述一種用于自動采果機的采果操作工作臺，其中，所述底板上設有搭接板，搭接板位于第三縱向固定板下方。

本發明的有益效果為：

本發明使用時，操作人員打開門板進入工作臺中，通過插銷鎖緊門板，站立至主支承板前方，油缸向上運動，使主支承板緩慢抬升，輔助支承板在重力作用下懸掛在主支承板下方，操作人員做在輔助支承板上，并使用安全帶加以保護，操作人員在工作臺上對棕櫚果進行切割，棕櫚果自落果通道落入下方的落果箱中，本發明便于使用者站立加以采果操作，安全性能好，穩定性好。

附圖說明

圖1為本發明結構圖。

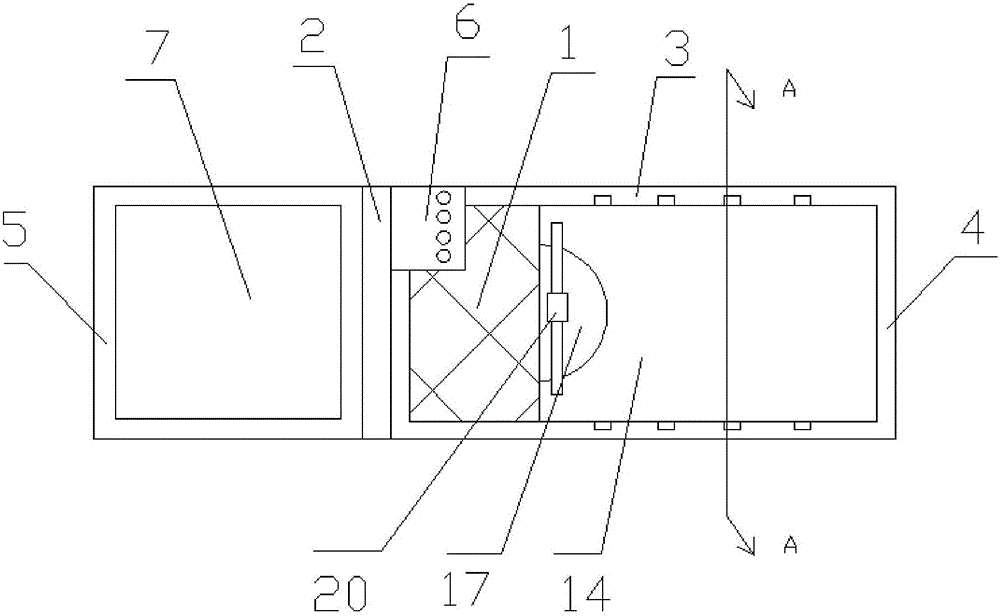

圖2為本發明俯視圖。

圖3為本發明右視圖。

圖4為本發明A‐A方向剖視圖。

圖5為本發明主支承板和輔助支承板結構圖。

具體實施方式

為使本發明的技術方案更加清晰明確，下面結合附圖對本發明進行進一步描述，任何對本發明技術方案的技術特征進行等價替換和常規推理得出的方案均落入本發明保護范圍。

附圖標記

底板1、第一縱向固定板2、第二縱向固定板3、第三縱向固定板4、第四縱向固定板5、控制臺6、落果通道7、門板8、轉軸9、插銷10、搭接板11、轉接板12、油缸13、主支承板14、卡接槽15、鋼纜16、輔助支承板17、收納槽18、凸塊19、安全帶20。

如圖所示一種用于自動采果機的采果操作工作臺，包括底板1、第一縱向固定板2、第二縱向固定板3、第三縱向固定板4、第四縱向固定板5和控制臺6，所述第一縱向固定板、第二縱向固定板、第三縱向固定板豎直的固定在底板邊緣，第二縱向固定板的數量為兩個，兩個第二縱向固定板分別相對設置，第一縱向固定板和第三縱向固定板分別相對的設置在第二縱向固定板兩側，所述第四縱向固定板的數量為三個，相互垂直的固定在第一縱向固定板外壁上，第四縱向固定板與第一縱向固定板圍繞形成落果通道7，控制臺固定在第一縱向固定板內壁上，所述第三縱向固定板上設有門板8，門板一側與轉軸9固定連接，另一側通過插銷10加以固定，所述第一縱向固定板的高度大于第四縱向固定板的高度，第四縱向固定板的高度大于第二縱向固定板的高度，第二縱向固定板的高度等于第三縱向固定板，所述底板上設有搭接板11，搭接板位于第三縱向固定板下方。

操作工作臺底部設有轉接板12，轉接板上設有油缸13，油缸上設有主支承板14，主支承板上設有卡接槽15，卡接槽上通過鋼纜16固定一個輔助支承板17，輔助支承板的形狀與卡接槽的形狀相契合，所述主支承板底部設有收納槽18，收納槽用于收納鋼纜，所述主支承板上設有若干凸塊19，凸塊滑動式的固定在兩個第二縱向固定板的導槽中，所述主支承板上設有安全帶20。
