本發明屬于農業機械的設計與制造技術領域，特別是涉及一種穴播器可調種圈腰帶總成。

背景技術：

目前，投放市場的穴播器品種非常多，針對于不同的種子需要不同的穴播器穴數，有的是根據不同的種植模式在不停變化穴播器穴數，目前，作為穴播器重要組成的種圈腰帶一直是根據不同需要焊接而成，無法隨著市場的需要進行調整，對于消費者而言只能重新購買，對于生產廠家而言庫存量大成本高，適應市場變化能力差，影響生產企業及時供貨，所以急需發明一種穴播器可調種圈腰帶總成減少生產企業的庫房從而降低生產成本，提高企業的市場應變能力。

技術實現要素：

本發明的目的：提供了一種穴播器可調種圈腰帶總成，通過將穴播器種圈腰帶重新設計成種圈通用件，只由腰帶撐圈和若干個魚鱗片組成，可以通過增加或減少魚鱗片的數量來適應客戶的不同需求，其結構簡單，可形成通用件進行生產制造，制作過程更容易管控，質量能更好的得到控制，組裝工藝簡單，減少了企業的庫存數量，從而降低了企業生產成本，同時也提高企業的市場適應能力和供貨的及時性。對于消費者而言只需花一套種圈腰帶費用即可享受到1穴到16穴共16種規格的種圈腰帶總成，實用性更強，很大程度的降低了使用成本。

本發明的技術方案：一種穴播器可調種圈腰帶總成，包括支撐和連接若干魚鱗片的腰帶撐圈，環形撐圈上設有若干用于連接魚鱗片的定位孔，所述魚鱗片是由魚鱗片工作板和魚鱗片連接板組成，二者連接處呈高低位錯落設置，這樣可以保證相鄰魚鱗片之間的魚鱗片連接板能緊密無縫交接；所述魚鱗片工作板是由撐圈連接板及設置在魚鱗片工作板中部的種子通過板組成，種子通過板呈凹陷設計，其與撐圈連接板存在高度差；在所述的撐圈連接板上設有與定位孔相配合的連接孔，在所述的種子通過板上設有種子通過孔。

進一步優選設計，將撐圈連接板可以設為兩塊，位于種子通過板兩側。這兩塊撐圈連接板的寬度可以相同也可以不相同。撐圈連接板寬度可以大于或等于撐圈的寬度。優選設計，將撐圈設為2個。

進一步優選設計，所述魚鱗片工作板和魚鱗片連接板連接處呈高低位錯落設置，其落差的距離為魚鱗片連接板的厚度。

進一步優選設計，種子通過板向內凹陷的距離與撐圈的厚度相同。

選擇性優選設計將所述定位孔數目可以設置為1到16中任意一個。

有益效果：使用本穴播器可調種圈腰帶總成，可以通過增加或減少魚鱗片的數量來適應客戶的不同需求，其結構簡單，可形成通用件進行生產制造，制作過程更容易管控，質量能更好的得到控制，組裝工藝簡單，減少了企業的庫存數量，從而降低了企業生產成本，同時也提高企業的市場適應能力和供貨的及時性。對于消費者而言只需花一套種圈腰帶費用即可享受到1穴到16穴共16種規格的種圈腰帶總成，實用性更強，很大程度的降低了使用成本。

附圖說明

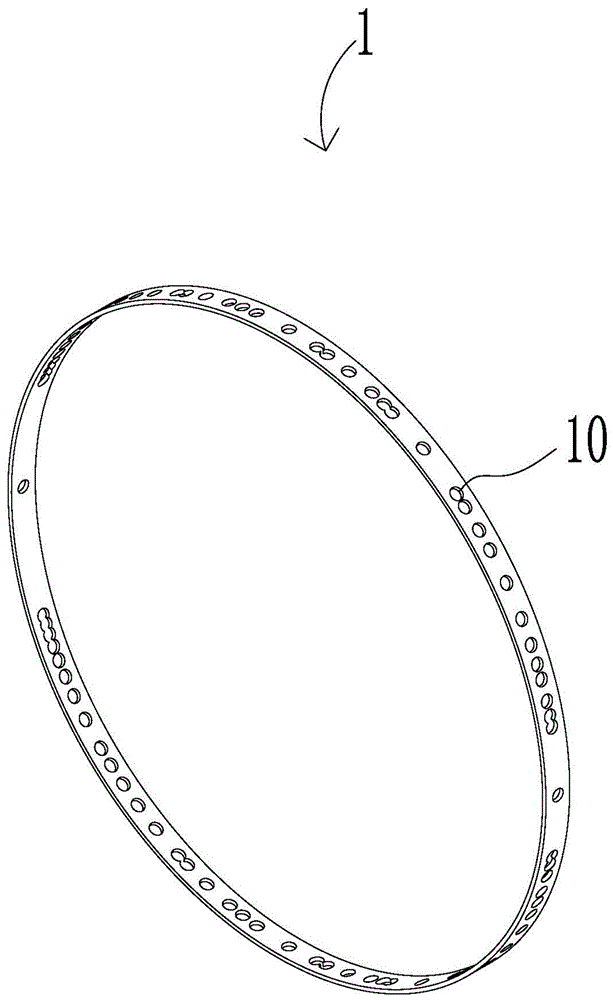

附圖1為本發明立體結構示意圖；附圖2為撐圈立體結構示意圖；圖3為魚鱗片立體結構示意圖。

具體實施方式

實施例1、一種穴播器可調種圈腰帶總成，如附圖1、附圖2及附圖3所示，包括支撐和連接若干魚鱗片2的腰帶撐圈1，環形撐圈1上設有若干用于連接魚鱗片的定位孔10，所述魚鱗片2是由魚鱗片工作板20和魚鱗片連接板21組成，二者連接處呈高低位錯落設置，這樣可以保證相鄰魚鱗片之間的魚鱗片連接板21能緊密無縫交接；所述魚鱗片工作板20是由撐圈連接板201及設置在魚鱗片工作板中部的種子通過板202組成，種子通過板202呈凹陷設計，其與撐圈連接板201存在高度差；這樣的設計能保證魚鱗片與撐圈的連接強度，增加本部件的使用壽命，同時，凹陷設計在安裝時，等于是將種子通過板向內稍微突出出去，這樣能有效的保證種子通過種子通過孔而不會與魚鱗片或者撐圈接觸，能有效的保證種子不被摩擦或者擠壓導致種子被破壞；在所述的撐圈連接板201上設有與定位孔10相配合的連接孔200，在所述的種子通過板202上設有種子通過孔203。

為保證種圈腰帶的穩固性，可以將撐圈連接板201可以設為兩塊，位于種子通過板202兩側。同時，這兩塊撐圈連接板201的寬度可以相同也可以不相同。

為了更好的保證魚鱗片能與撐圈相連接，可以選擇撐圈連接板201寬度大于撐圈1的寬度，但是，優選還是撐圈連接板201寬度等于撐圈1的寬度。

為保證腰帶總成的剛性，在實踐中可以將撐圈1設計為2個。

為保證相鄰魚鱗片2之間連接緊密無縫隙，將魚鱗片工作板20和魚鱗片連接板21連接處設計呈高低位錯落設置，其落差的距離正好設為魚鱗片連接板21的厚度，這樣，連接成的種圈腰帶最外部魚鱗片連接板最突出的點，如果用線連接可以形成一個半徑相等的圓。

魚鱗片連接在撐圈后，為保證種子通過種子通過板后不再與撐圈相接觸，就需要將種子通過板202向內凹陷（向撐圈方向），凹陷后使得種子通過板與撐圈在同一平面上，因此，需要將種子通過板向內凹陷的距離設計成與撐圈1的厚度相同，如果能結合兩個寬度與撐圈寬度一致的魚鱗片連接板，這樣的技術效果更加顯著。

優先的，根據客戶的需求可以將定位孔10數目設置為1到16個中任意數字。

實踐中，通過將穴播器種圈腰帶重新設計成種圈通用件，只由腰帶撐圈和若干個魚鱗片組成，可以通過增加或減少魚鱗片的數量來適應客戶的不同需求，其結構簡單，可形成通用件進行生產制造，制作過程更容易管控，質量能更好的得到控制，組裝工藝簡單，減少了企業的庫存數量，從而降低了企業生產成本，同時也提高企業的市場適應能力和供貨的及時性。對于消費者而言只需花一套種圈腰帶費用即可享受到1穴到16穴多種規格的種圈腰帶總成，實用性更強，很大程度的降低了使用成本。
