本發明屬于園林工具設計技術領域，具體涉及一種具有電池包的園林工具。

背景技術：

目前，割草機作為修理草坪的主要園林工具，以其便捷的實用性收到廣大使用者的認可，尤其是割草機的靈活性及便捷性要求越來越高；特別是，在割草機實際使用中，大多使用小型的汽油機作為動力源，用小型汽油機作為動力源往往耗能較大，機器笨重并且排除大量的廢氣污染較為嚴重。現在越來越多的園林工具采用電池包作為動力源，通常在工具的機體上設置容納電池包的空間用以容置電池包，電池包固定于機體上，為了方便將電池包取出，通常在電池包的容置空間內設置彈簧，在解除對電池包的固定的同時將電池包彈出于容置空間，便于使用者取出電池包；該種形式的電池包在取出時，可能會因?yàn)閺椈蓮棾龅牧^大，導致電池包直接從機體內滑出，從而損壞電池包，或者由于電池包向外彈出時，由于碰撞到使用者而對使用者造成傷害。

因此，鑒于以上問題，有必要提出一種新型的割草機結構，該割草機的電池包在取出時，不會在解除固定時損壞電池包或?qū)κ褂谜咴斐蓚ΓＷC使用者的安全。

技術實現要素：

有鑒于此，本發明提供了一種具有電池包的園林工具，其包括：機體、安裝于機體內的驅動電機、刀片及驅動源，其特征在于：所述驅動源包括電池包及用于收容電池包的容置槽，所述電池包底端設有抵持槽，所述外殼內設有按壓鍵，所述按壓鍵設有當所述電池包脫離所述容置槽時可延伸入所述抵持槽內的擋止塊。

優選的，所述容置槽內設有上下貫穿的擋止槽，所述擋止塊位于所述容置槽下方，可向上穿過所述擋止槽進入所述電池包的抵持槽內。

優選的，所述容置槽內設有上下貫穿的卡持槽，所述電池包底端設有卡持于所述卡持槽的卡持部，所述按壓鍵設有位于所述容置槽下方且可向上抵推所述卡持部并脫離所述卡持槽的抵退部。

優選的，所述驅動源包括外殼，所述外殼設有用于放置所述電池包的承載部，所述容置槽位于所述承載部內。

優選的，所述承載部下端設有一對延伸塊，所述按壓鍵可旋轉的固定于所述延伸塊之間。

優選的，所述抵退部與所述擋止塊均自所述按壓鍵的旋轉中部向一側延伸，所述按壓鍵的旋轉中部向另一側延伸有向上穿過所述容置槽的按壓部。

優選的，所述按壓部位于所述電池包的前方，所述按壓部向下按壓時，所述擋止塊與所述抵退部向上凸伸出所述容置槽。

優選的，所述按壓鍵的旋轉中部延伸向所述擋止塊的方向上設有用于抵壓所述按壓鍵與容置槽底端的彈簧。

優選的，所述容置槽內設有彈性抵持所述電池包的對接部。

一種園林工具，其包括：機體、安裝于機體內的驅動電機、刀片及驅動源，所述驅動源包括電池包及用于收容所述電池包的容置槽，所述容置槽內設有上下貫穿擋止槽，所述電池包底部設有與所述擋止槽相互對應的抵持槽；所述容置槽內設有位于所述容置槽下方可旋轉的按壓鍵，所述按壓鍵包括位于所述擋止槽一側的擋止塊及延伸至另一側的按壓部，所述按壓部向上延伸出所述容置槽，當所述按壓部向下按壓時，所述擋止塊向上凸伸自所述擋止槽延伸入所述電池包的抵持槽內。

與現有技術相比，本發明公開的割草機的優點是：

本發明所述割草機的容置槽內設置有擋止槽及可自擋止槽下方向上凸伸出所述擋止槽的擋止塊，所述電池包自所述容置槽脫離時，所述擋止塊向上延伸入所述電池包的抵持槽內，如此設置，避免所述電池包在彈性抵推下自所述容置槽飛出，同時避免使用者在按壓位于所述電池包前方的按壓部時，由于電池包向前彈射而撞擊至使用者的手，對使用者造成傷害。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明割草機的立體圖。

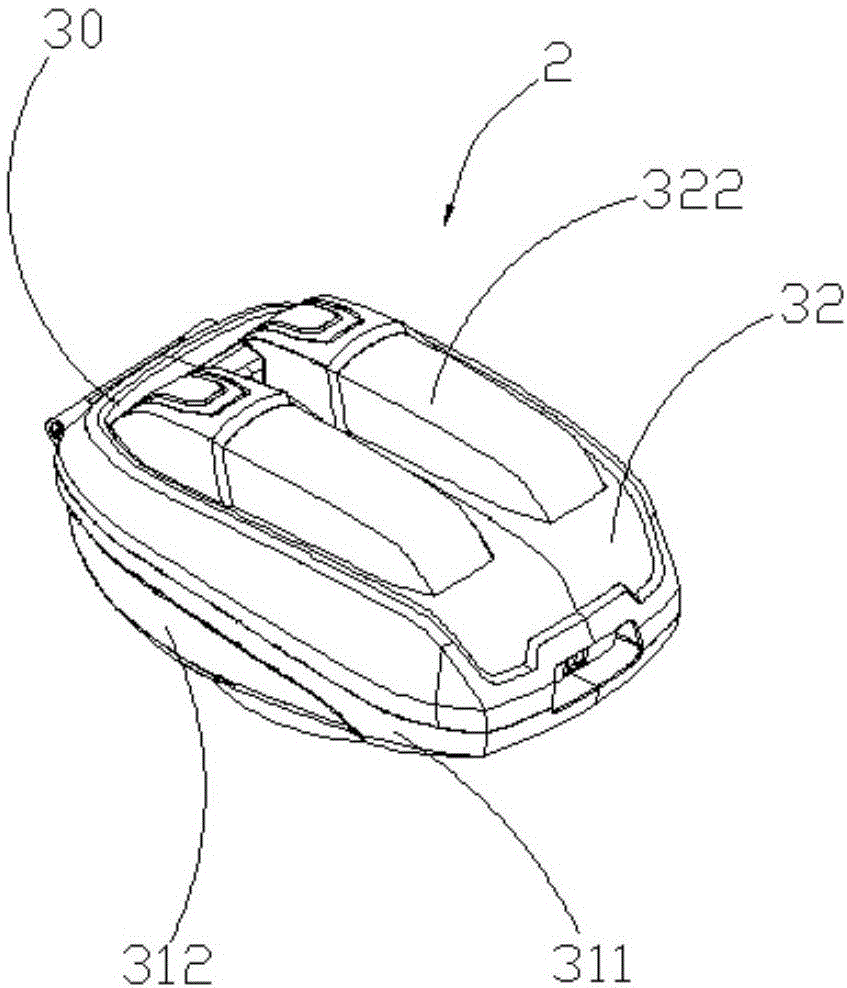

圖2為本發明割草機的驅動源的立體圖。

圖3為本發明割草機的驅動源的分解圖。

圖4為本發明割草機的電池包安裝于承載部內的立體圖。

圖5為與圖4相似，但取自另一角度。

圖6為圖4狀態的分解圖。

圖7為與圖6相似但取自另一角度。

圖8為本發明按壓鍵的立體圖。

圖9為本發明電池包的立體圖。

圖中的數字或字母所代表的相應部件的名稱：

100、割草機 1、機體 2、驅動源 20、電池包 21外殼

22、卡持部 23、抵持槽 30、外殼 31、承載部 32、上蓋部

310、容置槽 321、視窗部 322、擋板 311、本體 312、下端蓋

313、卡持槽 314、擋止槽 315、按壓槽 316、延伸塊

3161、旋轉孔 4、按壓鍵 40、旋轉凸臺 41、按壓部 42、抵退部

43、擋止塊 44、凹陷部 5、對接部

具體實施方式

正如背景技術部分所述，現有技術中的在使用園林工具時，電池包固定安裝于所述園林工具的機體內，為了方便將電池包取出，通常在電池包的容置空間內設置彈簧，在解除對電池包的固定的同時將電池包彈出于容置空間，便于使用者取出電池包；該種形式的電池包在取出時，可能會因?yàn)閺椈蓮棾龅牧^大，導致電池包直接從機體內滑出，從而損壞電池包，或者由于電池包向外彈出時，由于碰撞到使用者而對使用者造成傷害。

本發明針對現有技術中的不足，提供了一種電池包可脫離但不完全彈出的結構。

下面將通過具體實施方式對本發明的技術方案進行清楚、完整地描述。顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請一并參見圖1至圖5，如圖所示，一種割草機100，其包括：機體1、安裝于機體1內的驅動電機(未圖示)、由驅動電機驅動的齒輪箱(未圖示)、連接于齒輪箱用于割草工作的刀片(未圖示)及驅動源2。本發明中驅動電機優選的使用無刷直流電機，在其他實施方式中，驅動電機也可采用串激電機或其他類型的電機。

本發明割草機100的機體1采用注塑一體成型，因?yàn)楦畈輽C(jī)100作為戶外工具需要常年在戶外各種環境進行工作，為了提高機體1的強度可采用金屬機體，可盡量采用鋁或合金類的金屬，在保證機體1強度的同時盡量降低割草機機體的自身重量；為降低成本也可采用塑料與金屬Insert-Molding的方式成型。

驅動源2固定安裝于所述機體1的上方，在其他實施方式中，并不僅限于安裝在所述機體1的上方，其他任何位置的安裝形式均在本發明的保護范圍內，所述驅動源2包括兩組電池包20、用于放置兩組所述電池包20的外殼30及控制機構(未圖示)，在本發明中，電池包20優選地為采用鋰電化學物質類的電池，也可采用鎳氫類電池；所述外殼30包括位于下端的承載部31及可與所述承載部31上下蓋合的上蓋部32，所述上蓋部32一端與所述承載部31連接。所述承載部31包括前端用于容放兩電池包20的一對容置槽310，兩個所述電池包20分別安裝入對應所述容置槽310內，所述上蓋部32設有上、下貫穿的一對視窗部321，一對所述視窗部321分別沿上下方向正對兩組所述電池包20，所述視窗部321上設有可拆卸的擋板322，所述割草機100正常使用時，所述擋板322擋止于所述視窗部321，防止雜物進入外殼30內，在需要觀察電池包20使用狀態時，可拆卸電池包20上方對應的所述視窗部321上的擋板322，對收容于所述承載部31內的電池包20狀態進行觀察。

所述承載部31包括本體311及位于本體311下方且蓋合于所述本體311的下端蓋312，本發明中，所述承載部31設有用于容放一對電池包20的一對容置槽310，本發明僅就其中一個容置槽310結構加以說明，所述容置槽310底端設有位于靠前端的卡持槽313及位于卡持槽313前端的擋止槽314，所述卡持槽313及擋止槽314均上下貫穿所述容置槽310，所述容置槽310的前方設有上下貫穿所述本體311的按壓槽315。當所述電池包20安裝于所述容置槽310內時，所述按壓槽315位于所述電池包20的前方。所述本體311的下端設有向下延伸的一對延伸塊316及安裝于所述延伸塊316之間的一按壓鍵4，該對所述延伸塊316上設有相對貫穿的旋轉孔3161，所述旋轉孔3161在前后方向上位于所述擋止槽314與所述按壓槽315之間；所述按壓鍵4旋轉固定于所述延伸塊316之間，所述按壓鍵4中部設有向兩側凸伸的旋轉凸臺40，所述旋轉凸臺40收容于所述延伸塊316的旋轉孔3161內，所述按壓鍵4還包括自旋轉凸臺40向前方延伸至所述按壓槽315內的按壓部41、自所述旋轉凸臺40向后延伸位于所述卡持槽313下方的抵退部42及位于所述擋止槽314下方的擋止塊43，所述按壓鍵4在初始位置時，所述按壓部41自所述按壓槽315向上凸伸出所述按壓槽315，所述抵退部42與所述擋止塊43分別位于所述卡持槽313與所述擋止槽314的下方。所述按壓鍵4的按壓部41向下按壓入所述按壓槽315內時，所述抵退部42與所述擋止塊43分別向上凸伸入所述卡持槽313與擋止槽314內。所述按壓鍵4的旋轉凸臺40與所述擋止塊43之間設有向下凹陷的凹陷部44，所述凹陷部44內設有一彈簧，所述彈簧抵持于所述本體311與按壓鍵4之間，使得所述按壓鍵4在初始狀態時保持所述按壓部41向上凸伸出所述按壓槽315，同時，在將按壓部41向下按壓入所述按壓槽315再松開所述按壓部41后，保證按壓鍵4能夠復位回到初始狀態。

所述電池包20包括外殼21及設置于所述外殼21內的電池芯(未圖示)，所述電池包20的外殼31底端設有向下凸伸的卡持部22及位于所述卡持部22前端凹陷的抵持槽23，所述承載部31的容置槽310內設有與所述電池包20抵接的對接部5，所述對接部5具有彈性，所述電池包20安裝于所述容置槽310時，所述對接部5向前彈性抵推所述電池包20，所述電池包20的卡持部22向下卡持于所述容置槽310的卡持槽313內時，所述電池包20固定于所述容置槽310內，所述對接部5設置為彈性結構，首先，在安裝電池包20時增強安裝手感，避免電池包20安裝不到位，同時增強容置槽內的接觸點與電池包20的電性接觸，避免短路或在使用時突然斷開，最后，在電池包20退出所述容置槽310時，所述對接部5向前方彈射所述電池包20，方便電池包20自所述容置槽310內取出。

電池包20安裝時，所述電池包20放入所述容置槽310內，將所述電池包20向后抵推所述對接部5至所述電池包20的卡持部22向下卡持入所述容置槽310內的卡持槽313內，所述電池包20安裝完成；當需要拆卸下所述電池包20時，首先按壓位于所述容置槽310前方的按壓部41，所述按壓部41向下伸入所述按壓槽315內時，所述抵退部42與所述擋止塊43分別向上延伸入凸伸出所述卡持槽313與所述擋止槽314，所述抵退部42向上抵推所述電池包的卡持部22，使得所述卡持部22向上脫離所述卡持槽313，所述電池包20自所述容置槽310內脫離，所述對接部5向前彈性抵壓所述電池包20，此時，所述擋止塊43向上延伸凸出所述擋止槽314并延伸入所述電池包20的抵持槽23內，用于阻擋所述電池包20在彈射過程中飛離所述容置槽310。

本發明所述割草機100的容置槽310內設置有擋止槽314及可自擋止槽314下方向上凸伸出所述擋止槽314的擋止塊43，所述電池包20自所述容置槽310脫離時，所述擋止塊43向上延伸入所述電池包20的抵持槽23內，如此設置，避免所述電池包在對接部5的彈性抵推下自所述容置槽310飛出，同時避免使用者在按壓位于所述電池包前方的按壓部41時，由于電池包20向前彈射而撞擊至使用者的手，對使用者造成傷害。
