本發明涉及排種器，具體地指一種珠鏈套管式多行單粒排種器，即能用于大豆、玉米、小麥、花生等大粒種子的多排單粒播種，亦可用于油菜、甜菜、芝麻等小粒種子的多排單粒播種。

背景技術：

目前，各種精量播種機主要采用氣吸式排種器(專利號：CN201620347190.9)和氣吹式排種器(專利號：CN201310172685.3)等氣力排種器，水平圓盤式排種器(專利號：CN201420740345.6)、垂直圓盤式排種器(專利號：CN201120216132.X)和窩眼輪式排種器(專利號：CN201520815263.8)等機械排種器。這些排種器在實現多行集排時往往需要重復安裝多個排種器，造成結構復雜，體積龐大；同時，這些排種器一般離地較高，種子從排種器出來后在導種管內呈無序狀態流動，造成種子落入種溝時株距不均；此外，氣力排種器需要在播種機上安裝風機，對氣密性要求較高，結構相對較復雜，風機功率消耗大，機械排種器還存在種子破損率高等不足。

技術實現要素：

本發明的目的是提供了一種珠鏈套管式多行單粒排種器，該排種器利用其撓性的單粒有序?qū)ХN珠鏈套管，實現均勻的近地單粒投種。

為實現上述目的，本發明提供的一種新型珠鏈套管式多行單粒排種器，它包含多行集中充種部分、種子撓性輸送部分和分行投種部分，主要包括種子箱、充種鏈輪、軟管、珠鏈、投種鏈輪。

進一步地，所述多行集中充種部分由種子箱、充種鏈輪護罩、充種鏈輪、上管接頭、充種鏈輪軸組成，所述充種鏈輪輪齒均勻圓周的分布在充種鏈輪上，單個充種鏈輪輪齒上表面開設有鏈繩槽，圓周方向相鄰的兩個充種鏈輪輪齒間形成鏈珠槽，所述珠鏈的鏈繩穿過充種鏈輪輪齒上的鏈繩槽，珠鏈的鏈珠嵌入在鏈珠槽內，鏈珠與充種鏈輪輪齒形成嚙合傳動關系，充種鏈輪固定安裝在充種鏈輪軸上，所述充種鏈輪外面包裹著充種鏈輪護罩，充種鏈輪護罩有開口與種子箱和上管接頭相連，上管接頭用于連接軟管。

再進一步地，所述種子撓性輸送部分由珠鏈和軟管組成，所述珠鏈?zhǔn)怯萌嵝缘逆溊K將顆粒狀的鏈珠串連起來，鏈珠的大小和鏈珠間的距離視種子大小而定，保證兩個鏈珠之間正好容納一顆種子，以便實現單粒播種，所述珠鏈外面套有塑料軟管；軟管內徑略大于鏈珠徑向尺寸，保證鏈珠能在管內移動即可，軟管內徑與鏈珠間的間隙不可大于最小種子的尺寸，防止種子在鏈珠間躥動，這樣的柔性結構，可以保證種子在軟管內等間距空間任意方向撓性輸送，是本發明的關鍵和核心技術。

再進一步地，所述分行投種部分由投種鏈輪、投種鏈輪護罩、下管接頭、擋環、投種鏈輪軸和投種口組成，多個投種鏈輪安裝在投種鏈輪軸上，且投種鏈輪彼此用擋環分開，投種鏈輪的個數視播種行數而定，所述投種鏈輪個數與充種鏈輪的片數相同，所述投種鏈輪安裝在投種鏈輪軸上，投種鏈輪安裝在投種鏈輪軸上的間距視要求播種的行距而定，每個投種鏈輪在圓周上均勻分布多個輪齒，所述輪齒上表面開設有凹槽，珠鏈的鏈繩穿過凹槽，所述珠鏈的鏈珠嵌入兩個相鄰齒輪之間，鏈珠與輪齒形成嚙合傳動關系，投種鏈輪外面包裹著投種鏈輪護罩，投種鏈輪護罩有開口與投種口和下管接頭相連，下管接頭用于連接軟管。投種鏈輪為本珠鏈套管式多行單粒排種器的主動輪，由播種機的地輪或其他動力驅動，帶動種子從種子箱運動到投種口后將種子投下，珠鏈返回。

進一步地，所述鏈繩槽的間隙為1～8mm，所述鏈珠槽的間隙為5～17mm。

再進一步地，所述凹槽的深度為1～8mm，其寬度為2～15mm。

再進一步地，所述鏈珠直徑為3～16mm，鏈珠間距為5～26mm；鏈繩直徑為1～3mm，所述軟管直徑為5.5～21mm，軟管6厚度為1～2mm。

本發明的有益效果在于：

本發明結構簡便精巧、操作簡單、消耗動力小、播種單粒率高、株距均勻、調整播種株距方便，種子破損率小。

附圖說明

圖1為本發明新型珠鏈套管式多行單粒排種器的結構示意圖；

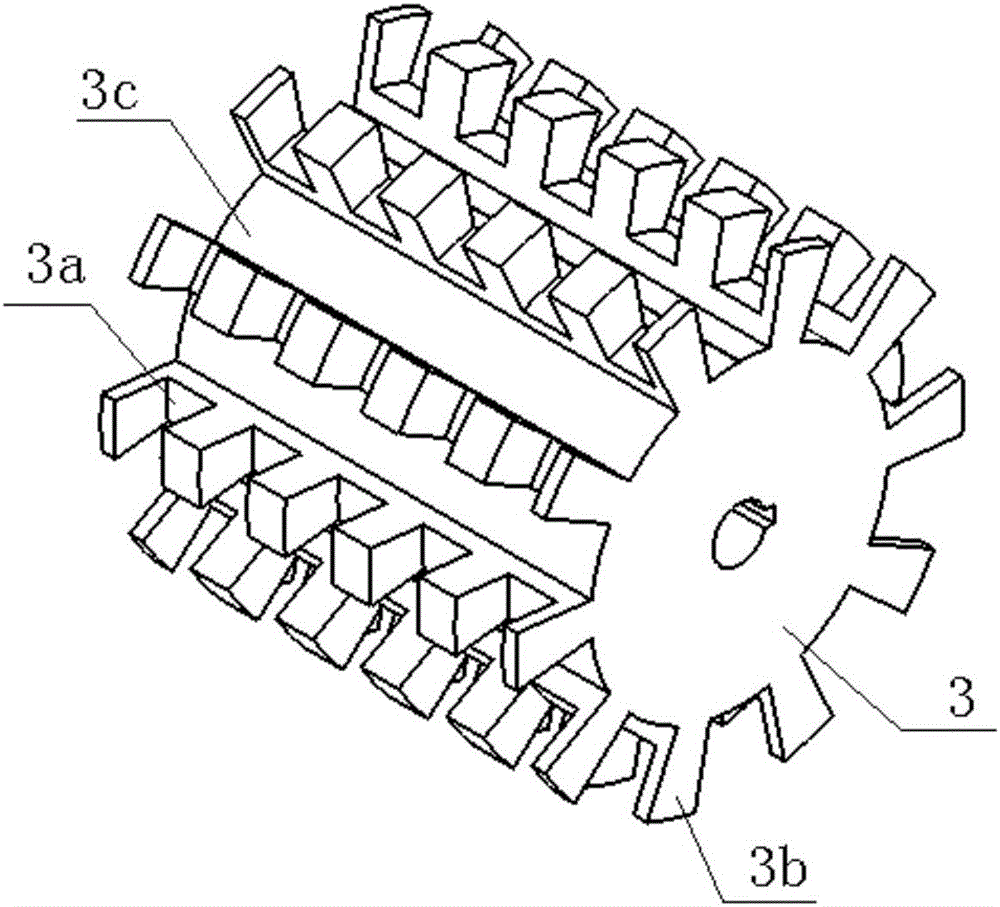

圖2為充種鏈輪的立體圖；

圖3為充種鏈輪的剖視圖；

圖4為投種鏈輪的立體圖；

圖5為投種鏈輪的剖視圖；

圖6為多行集中充種部分的細節圖；

圖7為分行投種部分的細節圖；

圖8是充種部分示意圖；

圖9是投種部分示意圖；

圖10是種子撓性輸送部分示意圖；

圖中：種子箱1、充種鏈輪護罩2、充種鏈輪3、鏈繩槽3a、充種鏈輪輪齒3b、鏈珠槽3c、上管接頭4、充種鏈輪軸5、軟管6、珠鏈7、鏈珠7a、鏈繩7b、下管接頭8、投種鏈輪護罩9、投種鏈輪10、凹槽10a、輪齒10b、擋環11、投種鏈輪軸12、投種口13、種子14。

具體實施方式

為了更好地解釋本發明，以下結合具體實施例進一步闡明本發明的主要內容，但本發明的內容不僅僅局限于以下實施例。

實施例1：

如圖1～7所示：新型珠鏈套管式多行單粒排種器，其用于對油菜種子進行排種；它包含多行集中充種部分、種子撓性輸送部分和分行投種部分，主要包括種子箱1、充種鏈輪3、軟管6、珠鏈7、投種鏈輪10；

多行集中充種部分由種子箱1、充種鏈輪護罩2、充種鏈輪3、上管接頭4、充種鏈輪軸5組成，充種鏈輪輪齒3b均勻圓周的分布在充種鏈輪3上，單個充種鏈輪輪齒3b上表面開設有鏈繩槽3a，圓周方向相鄰的兩個充種鏈輪輪齒3b間形成鏈珠槽3c，珠鏈7的鏈繩7b穿過充種鏈輪輪齒3b上的鏈繩槽3a，珠鏈7的鏈珠7a嵌入在鏈珠槽3c內，鏈珠7a與充種鏈輪輪齒3b形成嚙合傳動關系，充種鏈輪3固定安裝在充種鏈輪軸5上，充種鏈輪3外面包裹著充種鏈輪護罩2，充種鏈輪護罩2有開口與種子箱1和上管接頭4相連，上管接頭4用于連接軟管6；

種子撓性輸送部分由珠鏈7和軟管6組成，珠鏈7是用柔性的鏈繩7b將顆粒狀的鏈珠7a串連起來，珠鏈7外面套有塑料軟管6；分行投種部分由投種鏈輪10、投種鏈輪護罩9、下管接頭8、擋環11、投種鏈輪軸12和投種口13組成，5個投種鏈輪10安裝在投種鏈輪軸12上，且投種鏈輪10彼此用擋環11分開，投種鏈輪10個數與充種鏈輪3的片數相同，投種鏈輪10安裝在投種鏈輪軸12上，每個投種鏈輪10在圓周上均勻分布多個輪齒10b，輪齒10b上表面開設有凹槽10a，珠鏈7的鏈繩7b穿過凹槽10a，珠鏈7的鏈珠7a嵌入兩個相鄰齒輪之間，鏈珠7a與輪齒10b形成嚙合傳動關系，投種鏈輪10外面包裹著投種鏈輪護罩9，投種鏈輪護罩9有開口與投種口13和下管接頭8相連，下管接頭8用于連接軟管6。投種鏈輪10為本珠鏈套管式多行單粒排種器的主動輪，由播種機的地輪或其他動力驅動，帶動種子14從種子箱1運動到投種口13后將種子14投下，珠鏈7返回。

鏈珠7a直徑為3mm，鏈繩7b直徑1mm，穿在偏離鏈珠7a中心1mm的地方，鏈珠間距為5mm。鏈繩槽3a的間隙為1.5mm，鏈珠槽3c的間隙3mm。凹槽10a的深度為2mm，其寬度為3mm。

軟管6內徑為3.5mm，塑料軟管6厚度為1mm。

實施例2

本實施例新型珠鏈套管式多行單粒排種器的結構與實施例1結構基本相同，不同之處在于：

此排種器用于花生種子的排種。充種鏈輪3共有8片，有8個投種鏈輪10，鏈珠7a直徑為16mm，鏈繩7b直徑3mm，穿在偏離鏈珠7a中心2mm的地方，軟管6內徑為17mm，鏈珠間距為26mm。

其它未詳細說明的部分均為現有技術。盡管上述實施例對本發明做出了詳盡的描述，但它僅僅是本發明一部分實施例，而不是全部實施例，人們還可以根據本實施例在不經創造性前提下獲得其他實施例，這些實施例都屬于本發明保護范圍。
