本發明涉及一種凝水澆灌的裝置，尤其是一種可以從空氣中自動收集水分實現澆灌，也可以作為除濕機使用的凝水澆灌的裝置。

背景技術：

目前市場上用于家庭的澆灌裝置功能單一，主要是根據土壤濕度來自動澆灌，保證植物不會缺水。現有的澆灌裝置中有的是將花盆壁設置成夾心層，用于儲水。在陽光照射時，花盆壁夾心層中的水就會進行蒸發，從而實現澆灌的目的。這種技術并沒有考慮到土壤的濕度，只要有陽光就會從夾心層不斷有水滲透出來，很容易使植物因?yàn)樗诌^多而死亡。還有的澆灌裝置是利用土壤濕度傳感器來監測土壤的濕度值，根據這個濕度值來判斷是否需要給植物澆水。這種裝置雖然能夠?qū)崿F(xiàn)一定程度上的自動澆水，但是裝置的用水是需要用戶提前注入到裝置中的，如果用戶注入的水用完了，就會出現無水可澆的問題。

空氣中水蒸氣含量約為0.03%，水蒸氣的溶解量隨溫度不同而變化，一立方米空氣可以在10℃下溶解9.41克水，在30℃下溶解30.38克水。可以使用某種方法可以將空氣中的水蒸氣收集起來，用于澆灌。

技術實現要素：

本發明是要提拱一種可自動集水的多功能智能凝水澆灌裝置，該裝置能夠從空氣中收集水分，并能根據土壤濕度、植物的生長習性等要素智能判斷是否需要為植物澆水，同時起到對環境簡易除濕的效果。

為實現上述目的，本發明的技術方案是：一種多功能智能凝水澆灌裝置，包括控制裝置，空氣濕度傳感器，半導體制冷片，儲水箱，水壓傳感器，單通電磁閥，滴灌輸水管，花盆，土壤濕度傳感器，所述花盆土壤內設有土壤濕度傳感器和用于植物澆水的滴灌輸水管，滴灌輸水管通過單通電磁閥連接儲水箱，儲水箱中設有水壓傳感器，上面置有半導體制冷片，所述控制裝置、空氣濕度傳感器、半導體制冷片和儲水箱組成簡易除濕器，所述控制裝置的信號輸入端連接空氣濕度傳感器、水壓傳感器、土壤濕度傳感器，信號輸出端連接單通電磁閥、半導體制冷片。

所述控制裝置通過降壓/升壓模塊連接太陽能電池板， 太陽能電池板用于將太陽能轉化為電能為整個裝置供電，降壓/升壓模塊把太陽能電池板輸出的電壓升壓為12V和降壓為5V。

所述控制裝置配有操控面板，用戶通過控制裝置的操控面板設定花盆土壤需要保持的濕度范圍，控制裝置接收空氣濕度傳感器、水壓傳感器和土壤濕度傳感器反饋回來的信號，并控制半導體制冷片和單通電磁閥工作。

所述空氣濕度傳感器實時監測空氣濕度，并反饋給控制裝置；所述水壓傳感器監測水箱中的水位，并反饋給控制裝置，當水箱中的水達到最大水位線時，控制裝置發出控制信號讓半導體制冷片停止工作，當水位達到最低水位線時，控制裝置發出控制信號啟動半導體制冷片；所述土壤濕度傳感器監測花盆中的土壤濕度并反饋給控制裝置，當花盆中的土壤濕度小于用戶預設的最小濕度值時，控制裝置發出控制信號打開單通電磁閥，通過滴灌輸水管為植物澆水，當土壤濕度值達到用戶預設最大值后，控制裝置發出控制信號關閉單通電磁閥，停止?jié)菜?/p>

本發明的有益效果是：本發明的多功能智能凝水澆灌裝置可以在無人看管的條件下實現自動凝水、集水，根據用戶需要從而智能澆灌，不僅可用于家庭而且可用于作物種植的澆灌。

附圖說明

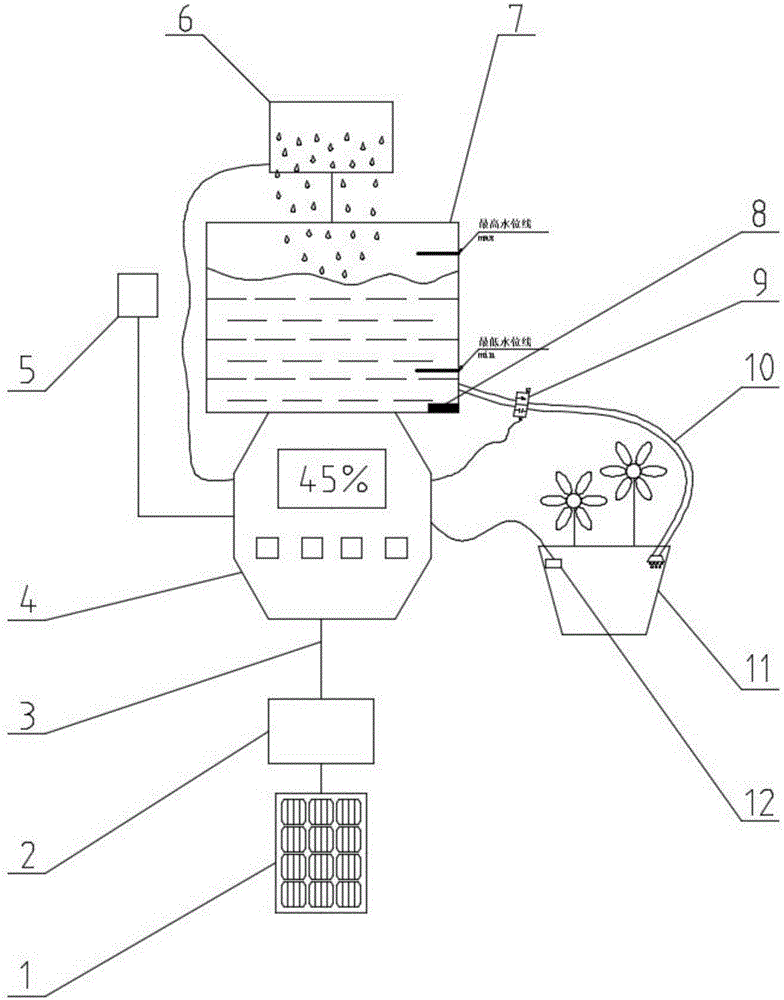

圖1為本發明的多功能智能凝水澆灌裝置結構示意圖。

具體實施方式

下面結合附圖與實施例對本發明作進一步說明。

如圖1所示，本發明的一功能智能凝水澆灌裝置，包括太陽能電池板1，降壓/升壓模塊2，連接線3，控制裝置4，空氣濕度傳感器5，半導體制冷片6，儲水箱7，水壓傳感器8，單通電磁閥9，滴灌輸水管10，花盆11，土壤濕度傳感器12。

盆11土壤內設有土壤濕度傳感器12和用于植物澆水的滴灌輸水管10，滴灌輸水管10通過單通電磁閥9連接儲水箱7，儲水箱7中設有水壓傳感器8，上面置有半導體制冷片6，所述控制裝置4、空氣濕度傳感器5、半導體制冷片6和儲水箱7組成簡易除濕器，所述控制裝置4的信號輸入端連接空氣濕度傳感器5、水壓傳感器8、土壤濕度傳感器12，信號輸出端連接單通電磁閥9、半導體制冷片6。

太陽能電池板1用于將太陽能轉化為電能為整個裝置供電，DC-DC降壓/升壓模塊2把太陽能板輸出的電壓升壓為12V和降壓為5V。

控制裝置4可以接收空氣濕度傳感器5、水壓傳感器8和土壤濕度傳感器12反饋回來的信號。控制裝置4上配有操控面板。通過操控面板用戶設定花盆土壤需要保持的濕度范圍。

空氣濕度傳感器5可以實時監測空氣濕度反饋給控制裝置4；水箱中的水壓傳感器8可以監測水箱中的水位，當水箱中的水達到最大水位線max時控制裝置4會讓半導體制冷片6停止工作，當水位達到最低水位線min時則會再次啟動半導體制冷片6；土壤濕度傳感器12可以監測花盆中的土壤濕度并反饋給控制裝置4，當花盆中的土壤濕度小于用戶預設的最小濕度值時，控制裝置4會打開單通電磁閥9，通過滴灌輸水管10為植物澆水，當土壤濕度值達到用戶預設最大值后，控制裝置4則會關閉單通電磁閥9，停止?jié)菜?/p>

可設置多個單通電磁閥9、輸水管10、土壤濕度傳感器12，同時為多個植物分別進行澆灌。

控制裝置4、空氣濕度傳感器5、半導體制冷片6和儲水箱7可以組成簡易除濕器進行使用。

當使用本發明的時候，首先將太陽能電池板1放置于陽光充足處。使用者通過控制裝置4預設土壤濕度范圍。土壤濕度傳感器12則會實時監測花盆中土壤濕度，并在顯示屏上顯示出來。當土壤濕度傳感器12監測到土壤中的濕度低于用戶設定的最小濕度值時，控制裝置4會接通單通電磁閥9，通過滴灌輸水管10為植物澆水。當土壤濕度值達到用戶預設最大值后，控制裝置4則會關閉單通電磁閥9，停止?jié)菜?dāng)。水箱中的水壓傳感器8可以監測水箱中的水位，當水箱中的水達到最大水位線max時控制裝置4會讓半導體制冷片6停止工作，當水位達到最低水位線min時則會再次啟動半導體制冷片6工作。

當用戶感到家中濕度過大時，可以將控制裝置4、空氣濕度傳感器5、半導體制冷片6和儲水箱7可以單獨拆卸下來當作一個家用除濕器來使用。
