本發明涉及一種用于城市園林綠化或干旱地區植樹的植物抗干旱集雨輸水器。

背景技術：

目前我國的園林灌溉技術很不成熟，大量水分由于深層流失和無效蒸發而損失，在現有技術中張正梁發明的《均衡式供水植物抗干旱集雨節水器》，專利號為ZL201110090376，很好的解決了上述問題。原發明《均衡式供水植物抗干旱集雨節水器》在下雨時能收集雨水，當水箱里水收集滿了之后會因浮力作用將漂浮器抬高中止供水，當天晴干旱一定時間后，因水箱水面下降，漂浮下沉而自動恢復供水。均衡式供水植物抗干旱集雨節水器雖然有了一定自動控制功能，但由于單靠水的浮力帶動機械傳動工作，反應不夠靈敏，而一但啟動供水，就要一直放水，除非有足夠降水，使水箱里的水加滿，否則不會終止供水。

技術實現要素：

本發明所要解決的技術問題是克服現有技術的不足，提供一種智能均衡式供水植物抗干旱集雨器，收集降雨或地表徑流積蓄，到干旱時再自動緩慢均勻地釋放出來，供植物利用，實現在不同時節時對植物的均勻供水，從根本上解決城市園林綠化用水，或干旱、沙漠地區植樹造林缺水的問題。

本發明所采用的技術方案是：本發明包括集水瓶、設置在所述集水瓶上的設有集水口及設置在所述集水瓶內的供水軟管，所述供水軟管的一端從所述集水瓶的底部穿出并插入泥土中，所述供水軟管的另一端上設置有漂浮器，所述漂浮器位于所述供水軟管的彎曲半徑的同側，所述集水瓶的底部與所述供水軟管的外壁密封連接，當所述集水瓶集滿水后，所述供水軟管的上端口在所述漂浮器的作用下露出水面，所述智能均衡式供水植物抗干旱集雨器還包括機械傳動系統、濕敏電阻、濕敏芯片、CPU及智能開關，所述機械傳動系統與所述漂浮器機械連接，所述濕敏電阻與所述濕敏芯片信號連接，所述機械傳動系統、所述濕敏芯片、所述智能開關均與所述CPU電連接。

進一步，所述機械傳動系統包括與所述智能開關電連接的電機，所述電機通過連接件與所述漂浮器機械連接。

進一步，所述智能均衡式供水植物抗干旱集雨器還包括擺動桿，所述擺動桿的上端與所述漂浮器相鉸接，所述擺動桿的下端與所述集水瓶得到底部相鉸接。

本發明的有益效果如下：由于本發明包括集水瓶、設置在所述集水瓶上的設有集水口及設置在所述集水瓶內的供水軟管，所述供水軟管的一端從所述集水瓶的底部穿出并插入泥土中，所述供水軟管的另一端上設置有漂浮器，所述漂浮器位于所述供水軟管的彎曲半徑的同側，所述集水瓶的底部與所述供水軟管的外壁密封連接，所述智能均衡式供水植物抗干旱集雨器還包括機械傳動系統、濕敏電阻、濕敏芯片、CPU及智能開關，所述機械傳動系統與所述漂浮器機械連接，所述濕敏電阻與所述濕敏芯片信號連接，所述機械傳動系統、所述濕敏芯片、所述智能開關均與所述CPU電連接，所以，本發明就能很好地解決現有技術中不能有效中斷供水的問題，能保證植物在需水的時候提供水分，保證土壤中不會產生積水，又能為植物的成長提供足夠的水分。

附圖說明

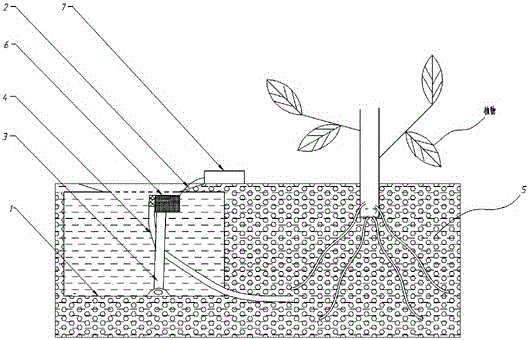

圖1為本發明的結構示意圖；

圖2為本發明在使用所述供水啟動桿12進行供水時的結構示意圖；

圖3是本發明的原理結構示意圖；

圖4是所述連接件的結構示意圖。

具體實施方式

如圖1至圖3所示，在本實施例中，本發明包括集水瓶1、設置在所述集水瓶1上的設有集水口2及設置在所述集水瓶1內的供水軟管4，所述供水軟管4的一端從所述集水瓶1的底部穿出并插入泥土5中，所述供水軟管4的另一端上設置有漂浮器6，所述漂浮器6位于所述供水軟管4的彎曲半徑的同側，所述集水瓶1的底部與所述供水軟管4的外壁密封連接，所述智能均衡式供水植物抗干旱集雨器還包括機械傳動系統7、濕敏電阻8、濕敏芯片9、CPU10及智能開關11，所述機械傳動系統7與所述漂浮器6機械連接，所述濕敏電阻8與所述濕敏芯片9信號連接，所述機械傳動系統7、所述濕敏芯片9、所述智能開關11均與所述CPU10電連接。在本實施例中，所述濕敏芯片9為濕敏計。當下雨或澆水時，土壤濕度>=25%時，所述濕敏電阻8傳遞信號,發出一個“濕度達標”信號，CPU接收到“濕度達標”的信號后，經程序運算處理，傳遞給智能開關一個左轉信號，智能開關指導電機左轉相等圈數，電機左轉，帶動漂浮器上升到最高高度，輸水管停止向外供水，但所述集水瓶1集水過程不受影響，直到集滿水為止。當天氣干旱不下雨時，土壤濕度<25%時，濕敏電阻傳信號，指導電機右傳，完全放下開對漂浮器的控制，任其在水中漂浮，輸水管的進水口懸浮在水中，這時輸水管能均衡的向植被物根區供水。

在本實施例中，所述機械傳動系統7包括與所述智能開關11電連接的電機，所述電機通過連接件與所述漂浮器6機械連接。

在本實施例中，所述智能均衡式供水植物抗干旱集雨器還包括擺動桿3，所述擺動桿3的上端與所述漂浮器6相鉸接，所述擺動桿3的下端與所述集水瓶1得到底部相鉸接。

在本實施例中，所述智能均衡式供水植物抗干旱集雨器還可以包括供水啟動桿，所述供水啟動桿的上端與所述集水瓶1的上端相鉸接，所述供水啟動桿的下端與所述供水軟管4的上端相連接。

在本實施例中，所述連接件為濾板13，在所述濾板13的中間設置有條形槽14，所述條形槽14的長度方向與所述供水軟管4的擺動方向相同，所述供水軟管4的上端穿出所述條形槽14，同時所述漂浮器6位于所述條形槽14上，所述漂浮器6最小外形尺寸大于所述條形槽14的槽寬，在所述濾板13上設置有升降塊，所述電機通過螺桿與所述升降塊傳動連接，工作時，所述升降塊在所述電機的驅動下實現上下運動。這樣就能有效防止所述供水軟管4過度供水。

本發明的工作原理如下：

1、濕敏電阻8插入泥土中，插入深度10厘米左右，當土壤濕度≧25%時，作為一個臨界點，發出一個“濕度達標”的信號；

2、濕敏計與CPU10相連，CPU10接收到濕敏計“濕度達標”的信號后，經程序運算處理后，傳遞給智能開關11一個左轉信號，智能開關11指導電機左轉若干圈，將集雨的漂浮器拉起離開水面，停止供水；

3、當土壤濕度﹤25%時，發出一個“濕度不達標”信號，CPU接收到“濕度不達標”的信號后，經程序運算處理，傳遞給智能開關一個右轉信號，智能開關指導電機右轉相等圈數，將集雨節水器的漂浮器放開，任其在水的浮力作用下，懸浮于水中，開始均勻供水。

可見，本發明能很好地解決現有技術中不能有效中斷供水的問題，能保證植物在需水的時候提供水分，保證土壤中不會產生積水，又能為植物的成長提供足夠的水分。

本發明應用于智能均衡式供水植物抗干旱集雨器的技術領域。

雖然本發明的實施例是以實際方案來描述的，但是并不構成對本發明含義的限制，對于本領域的技術人員，根據本說明書對其實施方案的修改及與其他方案的組合都是顯而易見的。
