本發明涉及畜牧飼養用具技術領域，具體涉及一種便于收集糞便的飼養欄箱。

背景技術：

目前的很多農場都采取飼養箱組合成多層飼養欄的方式飼養雞鴨兔等。但是，現有的飼養欄多是直接采用網狀框體的飼養箱疊放而成，上層飼養欄箱的糞便等排泄物會直接污染到下層飼養欄箱內的動物，嚴重影響動物的飼養衛生，容易造成疾病傳染。

技術實現要素：

本發明的目的是提出一種便于收集糞便的飼養欄箱。

根據本發明提供的飼養欄箱，包括堆垛式的飼養箱單體，關鍵在于所述飼養箱單體包括網狀框體，所述網狀框體的底部為連接框，所述連接框內設有傾斜設置的導流板，所述導流板的底部與所述連接框的內側面之間留有開口。

本發明的便于收集糞便的飼養欄箱，通過在飼養箱單體的網狀框體下方設置導流板，通過導流板擋住上方飼養箱網狀框體內的動物排泄糞便，將糞便等排泄物導流至連接框一側的開口流下，最終匯集在最下層的飼養箱單體的開口處，方便收集；糞便流動過程不會污染到飼養箱網狀框體內的動物，可以保持動物的飼養衛生環境，減少疾病傳染的可能。

進一步的，所述網狀框體內設有豎向隔板，所述豎向隔板與所述導流板的底部的豎向位置對應。這樣的結構可以更進一步的隔絕糞便與動物的接觸，保證衛生環境。

進一步的，所述導流板的底部設有彎折段，所述彎折段的傾斜度大于所述導流板主體的傾斜度。通過設置彎折段，可以保證導流板導流動物糞便的平順性，減少糞便停滯的可能性。

進一步的，所述網狀框體的側壁設有用于伸入水槍的窗口。清潔時通過窗口伸入高壓水槍，往導流板處噴射高壓水即可方便的清潔飼養箱體單體。

附圖說明

圖1為本發明的飼養箱單體的結構示意圖。

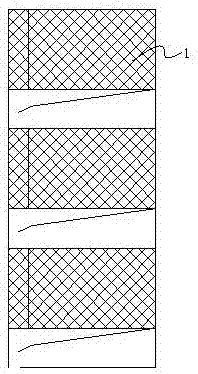

圖2為本發明的飼養欄箱的組合結構示意圖。

圖3為本發明的飼養箱單體的側視圖。

具體實施方式

下面對照附圖，通過對實施實例的描述，對本發明的具體實施方式如所涉及的各構件的形狀、構造、各部分之間的相互位置及連接關系、各部分的作用及工作原理等作進一步的詳細說明。

如圖1、2、3，本發明的飼養欄箱，包括堆垛式的飼養箱單體1，飼養箱單體1包括網狀框體11，網狀框體11的底部為連接框12，連接框12內設有傾斜設置的導流板13，導流板13的底部與連接框12的內側面之間留有開口14。

本發明的便于收集糞便的飼養欄箱，通過在飼養箱單體1的網狀框體11下方設置導流板13，通過導流板13擋住上方飼養箱網狀框體內的動物排泄糞便，將糞便等排泄物導流至連接框12一側的開口14流下，最終匯集在最下層的飼養箱單體的開口處，方便收集；糞便流動過程不會污染到飼養箱網狀框體1內的動物，可以保持動物的飼養衛生環境，減少疾病傳染的可能。

作為優選的實施方式，網狀框體11內設有豎向隔板15，豎向隔板15與導流板13的底部的豎向位置對應。這樣的結構可以更進一步的隔絕糞便與動物的接觸，保證衛生環境。

優選的，所述導流板13的底部設有彎折段130，彎折段130的傾斜度大于導流板13主體的傾斜度。通過設置彎折段130，可以保證導流板13導流動物糞便的平順性，減少糞便停滯的可能性。

優選的的，網狀框體1的側壁設有用于伸入水槍的窗口16。清潔時通過窗口16伸入高壓水槍，往導流板13處噴射高壓水即可方便的清潔飼養箱體單體1。

技術特征：

技術總結
本發明提供一種便于收集糞便的飼養欄箱。該飼養欄箱包括堆垛式的飼養箱單體，飼養箱單體包括網狀框體，網狀框體的底部為連接框，連接框內設有傾斜設置的導流板，導流板的底部與連接框的內側面之間留有開口。本發明的便于收集糞便的飼養欄箱，通過在飼養箱單體的網狀框體下方設置導流板，通過導流板擋住上方飼養箱網狀框體內的動物排泄糞便，將糞便等排泄物導流至連接框一側的開口流下，最終匯集在最下層的飼養箱單體的開口處，方便收集；糞便流動過程不會污染到飼養箱網狀框體內的動物，可以保持動物的飼養衛生環境，減少疾病傳染的可能。

技術研發人員：鄭曉鋒
受保護的技術使用者：信宜市曉鋒農業科技發展有限公司
技術研發日：2016.12.24
技術公布日：2017.08.18
