本發明涉及養殖設備技術領域，具體為一種可自動收集糞便kolos鵝養殖房。

背景技術：

現有技術中：授權公告號為cn205284594u的專利公開了一種皖西白鵝養殖系統。它包含養殖房，養殖房分成兩個相同的部分，兩部分用密封們隔開，養殖房底部由多個地板并排拼合而成，所述地板橫截面呈三角形，地板中間穿有一個軸，所有地板軸的兩端分別由一根鏈條傳動，然而，目前，還沒有一種可自動收集糞便kolos鵝養殖房，不能滿足使用需求。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種可自動收集糞便kolos鵝養殖房，智能化程度高，資源利用率高，綠色環保，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種可自動收集糞便kolos鵝養殖房，包括殼體，所述殼體的側面安裝有開源單片機，殼體的頂部通過動力機構連接有噴水裝置，所述殼體的內壁上安裝有紅外感應器，殼體的內側固定有錐形底板，所述錐形底板的平面區域均勻設有網孔，錐形底板的底部設有與網孔連通的糞液收集箱，所述糞液收集箱的底部安裝有糞便收集裝置，糞便收集裝置通過排液管與水循環裝置連通，所述水循環裝置通過循環管與噴水裝置連通，循環管與水循環裝置的連接處安裝有第一增壓泵，且第一增壓泵的進氣口位于水循環裝置的內部，所述紅外感應器的輸出端與開源單片機的輸入端電連接，開源單片機的輸出端分別與第一增壓泵和外接電源的輸入端電連接。

作為本發明的一種優選技術方案，所述動力機構包括頂板，頂板通過連接架與殼體連接，所述頂板的底部安裝有擺動電機，噴水裝置安裝在擺動電機的輸出軸上，所述開源單片機的輸出端與擺動電機的輸入端電連接。

作為本發明的一種優選技術方案，所述噴水裝置包括水箱和噴頭，噴頭安裝在擺動電機的輸出軸上，所述水箱通過連接桿與錐形底板連接，水箱通過螺紋軟管與噴頭連通，且錐形底板對應螺紋軟管的位置開設有通孔，所述螺紋軟管與水箱的連接處安裝有第二增壓泵，第二增壓泵的出氣口位于水箱的內部，且水箱通過循環管與水循環裝置連通，所述開源單片機的輸出端與第二增壓泵的輸入端電連接。

作為本發明的一種優選技術方案，所述糞便收集裝置包括糞便干濕分離器，糞便干濕分離器安裝在糞液收集箱的底部，且糞便干濕分離器的進口位于糞液收集箱的內部，所述糞便干濕分離器通過排液管與水循環裝置連通，糞便干濕分離器的底部通過排便管連通有糞便收集箱，所述開源單片機的輸出端與糞便干濕分離器的輸入端電連接。

作為本發明的一種優選技術方案，所述水循環裝置包括循環箱，循環箱通過排液管與糞便干濕分離器連通，所述循環箱通過循環管與水箱連通，第一增壓泵安裝在循環管與循環箱的連接處，且第一增壓泵的出氣口位于循環箱的內部，所述循環箱的內部安裝有污水凈化器，開源單片機的輸出端與污水凈化器的輸入端電連接。

與現有技術相比，本發明的有益效果是：本可自動收集糞便kolos鵝養殖房，通過紅外感應裝置配合噴水裝置來對養殖房進行清潔，其智能化程度高，大大降低了相關工作人員的工作量，通過動力機構帶動噴水裝置進行清潔工作，大大提高了噴水裝置的清潔效率，通過具有干濕分離能力的糞便收集裝置對糞便進行收集，大大提高了資源的利用率，且綠色環保，通過水循環裝置對水資源進行循環利用，節約了資源，達到了綠色養殖的目的。

附圖說明

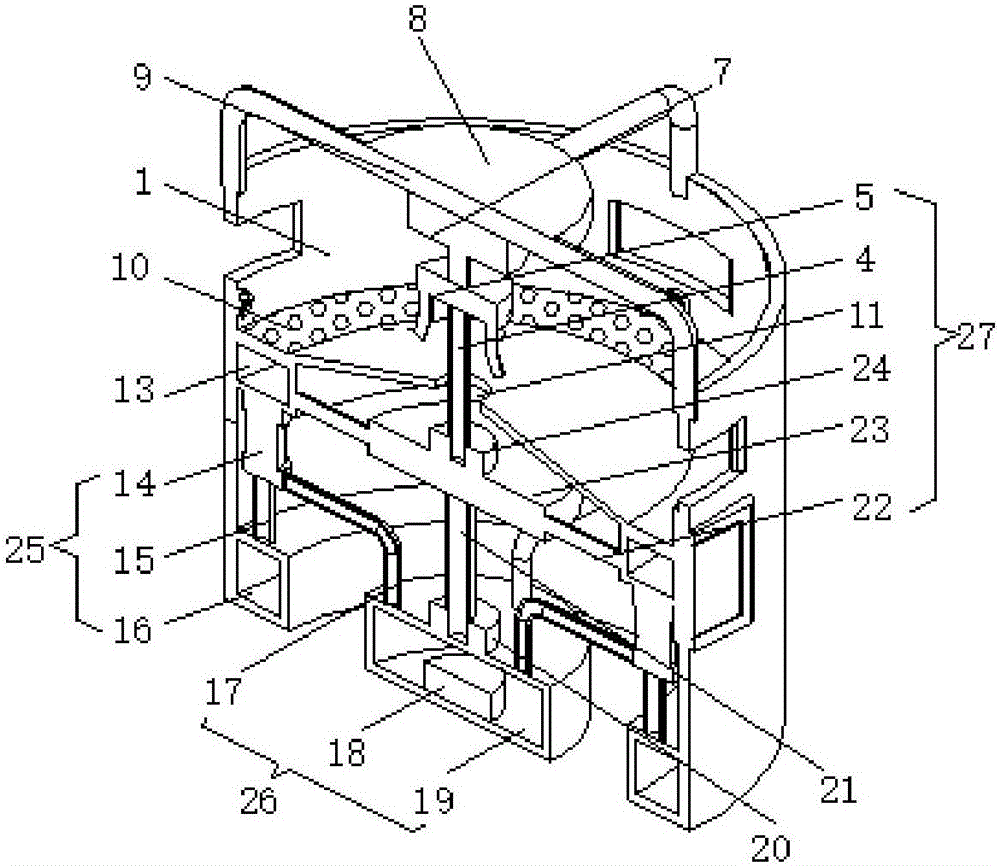

圖1為本發明結構示意圖；

圖2為本發明結構剖面圖。

圖中：1殼體、2開源單片機、3錐形底板、4螺紋軟管、5噴頭、6紅外感應器、7擺動電機、8頂板、9連接架、10網孔、11通孔、12動力機構、13糞液收集箱、14糞便干濕分離器、15排便管、16糞便收集箱、17排液管、18污水凈化器、19循環箱、20第一增壓泵、21循環管、22連接桿、23水箱、24第二增壓泵、25糞便收集裝置、26水循環裝置、27噴水裝置。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種可自動收集糞便kolos鵝養殖房，包括殼體1，殼體1的側面安裝有開源單片機2，殼體1的頂部通過動力機構12連接有噴水裝置27，殼體1的內壁上安裝有紅外感應器6，殼體1的內側固定有錐形底板3，便于糞便被沖洗，錐形底板3的平面區域均勻設有網孔10，錐形底板3的底部設有與網孔10連通的糞液收集箱13，糞液收集箱13的底部安裝有糞便收集裝置25，糞便收集裝置25通過排液管17與水循環裝置26連通，水循環裝置26通過循環管21與噴水裝置27連通，循環管21與水循環裝置26的連接處安裝有第一增壓泵20，且第一增壓泵20的進氣口位于水循環裝置26的內部，紅外感應器6的輸出端與開源單片機2的輸入端電連接，開源單片機2的輸出端分別與第一增壓泵20和外接電源的輸入端電連接；

動力機構12包括頂板8，頂板8通過連接架9與殼體1連接，頂板8的底部安裝有擺動電機7，噴水裝置27安裝在擺動電機7的輸出軸上，開源單片機2的輸出端與擺動電機7的輸入端電連接，開源單片機2控制擺動電機7帶動噴水裝置27進行擺動；來對養殖房進行清潔，大大增加了噴水裝置27的工作面積，提高了清潔的效率；

噴水裝置27包括水箱23和噴頭5，噴頭5安裝在擺動電機7的輸出軸上，水箱23通過連接桿22與錐形底板3連接，水箱23通過螺紋軟管4與噴頭5連通，且錐形底板3對應螺紋軟管4的位置開設有通孔11，螺紋軟管4與水箱23的連接處安裝有第二增壓泵24，第二增壓泵24的出氣口位于水箱23的內部，且水箱23通過循環管21與水循環裝置26連通，開源單片機2的輸出端與第二增壓泵24的輸入端電連接，紅外感應器6對鵝的生理特征進行監控，監控的信息傳遞給開源單片機2，開源單片機2對信息進行分析處理，判斷鵝是否排便，在判斷其排便時，控制第二增壓泵24向水箱23內供壓，壓力驅使水通過螺紋軟管4進入噴頭5內，噴頭5向錐形底板3噴水，水流將糞便沖到網孔10處，糞便透過網孔10掉進糞液收集箱13內，其智能化程度高，操作方便，大大降低了相關工作人員的工作量；

糞便收集裝置25包括糞便干濕分離器14，糞便干濕分離器14安裝在糞液收集箱13的底部，且糞便干濕分離器14的進口位于糞液收集箱13的內部，糞便干濕分離器14通過排液管17與水循環裝置26連通，糞便干濕分離器14的底部通過排便管15連通有糞便收集箱16，開源單片機2的輸出端與糞便干濕分離器14的輸入端電連接，糞液收集箱13的糞液通過糞便干濕分離器14進行干濕分類，干的糞便通過排便管15進入糞便收集箱16，便于被收集利用，提高了資源的利用率，且保護了環境；

水循環裝置26包括循環箱19，循環箱19通過排液管17與糞便干濕分離器14連通，循環箱19通過循環管21與水箱23連通，第一增壓泵20安裝在循環管21與循環箱19的連接處，且第一增壓泵20的出氣口位于循環箱19的內部，循環箱19的內部安裝有污水凈化器18，開源單片機2的輸出端與污水凈化器18的輸入端電連接，糞便干濕分離器14分離出的水分通過排液管17進入循環箱19內，循環箱19內的污水凈化器18對液體進行凈化，開源單片機2控制第一增壓泵20工作，第一增壓泵20向循環箱19內供壓，壓力驅使凈化后的水通過循環管21進入水箱23內，被重新利用，節約了水資源；

開源單片機2控制第一增壓泵20、擺動電機7、第二增壓泵24、糞便干濕分離器14和污水凈化器18均為現有技術中常用的方法。

在使用時：紅外感應器6對鵝的生理特征進行監控，監控的信息傳遞給開源單片機2，開源單片機2對信息進行分析處理，判斷鵝是否排便，在判斷其排便時，控制第二增壓泵24向水箱23內供壓，壓力驅使水通過螺紋軟管4進入噴頭5內，噴頭5向錐形底板3噴水，水流將糞便沖到網孔10處，糞便透過網孔10掉進糞液收集箱13內，糞液收集箱13的糞液通過糞便干濕分離器14進行干濕分類，干的糞便通過排便管15進入糞便收集箱16，水分通過排液管17進入循環箱19內，循環箱19內的污水凈化器18對液體進行凈化，開源單片機2控制第一增壓泵20工作，第一增壓泵20向循環箱19內供壓，壓力驅使凈化后的水通過循環管21進入水箱23內，被重新利用，開源單片機2控制擺動電機7帶動噴頭5進行擺動，來對錐形底板3進行噴水。

本發明通過紅外感應裝置配合噴水裝置27來對養殖房進行清潔，其智能化程度高，大大降低了相關工作人員的工作量，通過動力機構12帶動噴水裝置27進行清潔工作，大大提高了噴水裝置27的清潔效率，通過具有干濕分離能力的糞便收集裝置25對糞便進行收集，大大提高了資源的利用率，且綠色環保，通過水循環裝置26對水資源進行循環利用，節約了資源，達到了綠色養殖的目的。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
