本發明屬于割草機配件應用技術領域，具體涉及一種應用于割草機割草刀的刀座桶，其與割草機割草刀組件相配合使用，組裝快速且韌性強、壽命長。

背景技術：

割草機（Lawn mower）又稱除草機、剪草機、草坪修剪機等，割草機是一種用于修剪草坪、植被等的機械工具，它是由刀盤、發動機、行走輪、行走機構、刀片、扶手、控制部分組成，其結構為刀盤裝在行走輪上，刀盤上裝有發動機，發動機的輸出軸上裝有刀片，刀片利用發動機的高速旋轉在速度方面提高很多，節省了除草工人的作業時間，減少了大量的人力資源。發展農業機械化、提高工作效率、提高農業生產效率，在我們這樣一個農業大國顯得其為重要割草機作為農業生產中有著重要作用的工具，對農作物的產量有著最直接影響，它的發明是人類文明的一大進步，在畜牧業機械化高度發展的國家，新型割草機的研究正向著高速、節能的方向發展。按照不同的劃分標準，割草機可以有以下劃分：1、按行進分，智能化半自動式拖行式、后推行式、坐騎式、拖拉機懸掛式；2、按動力分，人畜力驅動、發動機驅動、電力驅動、太陽能驅動；3、按方式分，滾刀式、旋刀式、側掛式、甩刀式；4、按要求分，平地式、半腰式、截頂式。

在上述的多種割草機中，刀座桶是割草機割草作業的重要組成部件（用于安裝旋轉式割草刀刀座），其設計的合理性將直接影響割草機割草作業的效率及質量等，同時還需要滿足快速、拆卸及組裝維護的要求，但是，當前的與割草刀刀座相配合使用的刀座桶，其結構復雜、安裝拆卸使用不便捷，同時其長期使用后松動或斷裂的現象，韌性差導致使用壽命短需定期檢修，影響其工作使用效率等，已不能滿足現有割草機割草刀的裝配使用需求，而這是當前所亟待解決的。

因此，基于上述問題，本發明提供一種應用于割草機割草刀的刀座桶。

技術實現要素：

發明目的：本發明的目的是提供一種應用于割草機割草刀的刀座桶，其一體成型結構設計合理與第一限位塊、第二限位塊、定位耳板等相配合使用，其使用壽命長，且無需常檢修使用效率高，同時第一限位塊、第二限位塊、第一限位槽和第二限位槽等結構解決了現有割草機刀座桶不便安裝、維護和定位不穩定、精準、易松動的問題，適用范圍廣，組裝使用安全、可靠。

技術方案：本發明提供一種應用于割草機割草刀的刀座桶，包括定位板本體，及設置在定位板本體上的圓形定位圈，及對稱設置在圓形定位圈兩側的第一限位塊、第二限位塊，及對稱設置在圓形定位圈兩側且位于定位板本體上的兩組定位耳板，及分別設置在定位耳板內的第一定位孔，及設置在定位板本體中間的限位卡圈；所述定位板本體、圓形定位圈、第一限位塊、第二限位塊、定位耳板、第一定位孔和限位卡圈為一體成型的合金不銹鋼結構。

本技術方案的，所述應用于割草機割草刀的刀座桶，還包括設置在定位板本體上且位于圓形定位圈兩側的第一限位槽、第二限位槽，及分別設置在第一限位槽、第二限位槽內的第一輔助限位槽、第二輔助限位槽，及分別設置在第一輔助限位槽、第二輔助限位槽內的第二定位孔、第三定位孔，及分別設置在第一限位槽、第二限位槽內且位于第一輔助限位槽、第二輔助限位槽一側的第一定位凸起、第二定位凸起；所述定位板本體、圓形定位圈、第一限位塊、第二限位塊、定位耳板、第一定位孔、限位卡圈、第一限位槽、第二限位槽、第一輔助限位槽、第二輔助限位槽、第二定位孔、第三定位孔、第一定位凸起和第二定位凸起為一體成型的合金不銹鋼結構。

本技術方案的，所述第一限位塊、第二限位塊分別設置為梯形結構且高度分別低于圓形定位圈。

本技術方案的，所述第一定位凸起、第二定位凸起分別設置為圓弧形結構。

與現有技術相比，本發明的一種應用于割草機割草刀的刀座桶的有益效果在于：1、其一體成型結構設計合理與第一限位塊、第二限位塊、定位耳板等相配合使用，其使用壽命長，且無需常檢修使用效率高；2、同時第一限位塊、第二限位塊、第一限位槽和第二限位槽等結構解決了現有割草機刀座桶不便安裝、維護和定位不穩定、精準、易松動的問題，適用范圍廣，組裝使用安全、可靠，同時提高了裝配和檢修效率，且便于清潔維護。

附圖說明

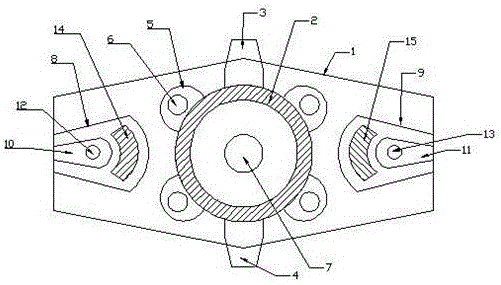

圖1是本發明的一種應用于割草機割草刀的刀座桶的結構示意圖；

圖2是本發明的一種應用于割草機割草刀的刀座桶的部分剖視結構示意圖；

其中，圖中序號標注如下：1-定位板本體、2-圓形定位圈、3-第一限位塊、4-第二限位塊、5-定位耳板、6-第一定位孔、7-限位卡圈、8-第一限位槽、9-第二限位槽、10-第一輔助限位槽、11-第二輔助限位槽、12-第二定位孔、13-第三定位孔、14-第一定位凸起、15-第二定位凸起。

具體實施方式

下面結合附圖和具體實施例，進一步闡明本發明。

如圖1和圖2所示的一種應用于割草機割草刀的刀座桶，包括定位板本體1，及設置在定位板本體1上的圓形定位圈2，及對稱設置在圓形定位圈2兩側的第一限位塊3、第二限位塊4，及對稱設置在圓形定位圈2兩側且位于定位板本體1上的兩組定位耳板5，及分別設置在定位耳板5內的第一定位孔6，及設置在定位板本體1中間的限位卡圈7；定位板本體1、圓形定位圈2、第一限位塊3、第二限位塊4、定位耳板5、第一定位孔6和限位卡圈7為一體成型的合金不銹鋼結構，其韌性強、壽命長，割草作業穩定、精準可靠。

進一步優選的，應用于割草機割草刀的刀座桶，還包括設置在定位板本體1上且位于圓形定位圈2兩側的第一限位槽8、第二限位槽9，及分別設置在第一限位槽8、第二限位槽9內的第一輔助限位槽10、第二輔助限位槽11，及分別設置在第一輔助限位槽10、第二輔助限位槽11內的第二定位孔12、第三定位孔13，及分別設置在第一限位槽8、第二限位槽9內且位于第一輔助限位槽10、第二輔助限位槽11一側的第一定位凸起14、第二定位凸起15；定位板本體1、圓形定位圈2、第一限位塊3、第二限位塊4、定位耳板5、第一定位孔6、限位卡圈7、第一限位槽8、第二限位槽9、第一輔助限位槽10、第二輔助限位槽11、第二定位孔12、第三定位孔13、第一定位凸起14和第二定位凸起15為一體成型的合金不銹鋼結構，其韌性強、壽命長，提高整體刀座桶的穩定性，進而提高割草作業穩定、精準可靠性；及第一限位塊3、第二限位塊4分別設置為梯形結構且高度分別低于圓形定位圈2，及第一定位凸起14、第二定位凸起15分別設置為圓弧形結構，上述結構裝配中，其分別與割草刀驅動部件進行對位卡入連接，保證裝配及使用中整體結構無晃動及滑動現象。

本結構的刀座桶，其耐高溫、耐腐蝕、耐磨及韌性強，適用于多種割草機割草刀的組裝工作作業中（使用壽命長），能有效的保證割草機的割草刀械驅動結構與割刀組件之間具有穩定、可靠及精準的工作狀態。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以作出若干改進，這些改進也應視為本發明的保護范圍。
