本實用新型涉及一種自動澆花器的小車。

背景技術：

目前，用于澆花的工具都是一些比較簡單的箱子、盒子等，或者是市場上一些傳統的澆花瓶，然而，這些澆花瓶不能充分地將液體等噴灑在植株上，特別是當需要混合一些藥物對花進行殺蟲或者施肥時，傳統的澆花瓶不能充分的混合這些藥物，往往還需要人工攪伴，并且，固定式澆花一般采用定時限量澆水，沒有考慮植物本身的因素，不夠人性化。

技術實現要素：

針對現有技術的上述缺陷和問題，本實用新型目的是提供了一種能檢測土壤濕度、根據植物需水量的多少進行定量澆水，并且能夠充分混合各種藥物的自動澆花器的小車。

為了達到上述目的，本實用新型提供如下技術方案

一種自動澆花器的小車，包括車體、控制系統和澆花器，所述車體包括單片機控制系統模塊、用于驅動小車的電機驅動模塊，尋線模塊，用于控制小車的行走線路，避障模塊，用于尋找并檢測到花盆，無線傳輸模塊，用于與澆花器的通信，信號接受模塊，用于接受主機發來的澆水信號，電子水泵控制模塊，用于根據所述的檢測土壤濕度模塊的數據控制電子水泵的流量，水位監測及報 警模塊，用于自動檢測水槽中的儲水情況，在儲水不足時就報警；

所述檢測土壤濕度模塊，用于檢測當前植物的需水狀況，液晶顯示模塊，用于植物種植種類和當前植物的狀況，語音播報模塊，用于把當前植物的狀況播報出來；

所述澆花器包括噴射裝置，所述噴射裝置設置有多個噴盤，并開設有連通各所述噴盤的通管，所述噴盤開設有主出射孔與副出射孔，用于將液體從所述主出射空快速噴灑至物體表面，并由所述副出射孔輔助地將液體全面覆蓋至物體表面，

所述噴盤為多個同心噴盤，其中，圓心位置開設主出射孔，各同心圓形成的圓環的中部開設副出射孔。

進一步，所述澆花器和車體的信號通過無線通信模塊傳輸。

本實用新型的有益效果是，可以通過檢測土壤濕度模塊來對土壤濕度進行檢測，并且可以通過液晶上顯示出來，確保了使用者可以直觀的了解植物當前的狀態，使用起來更加的方便。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型的自動澆花器的小車的車體結構示意圖。

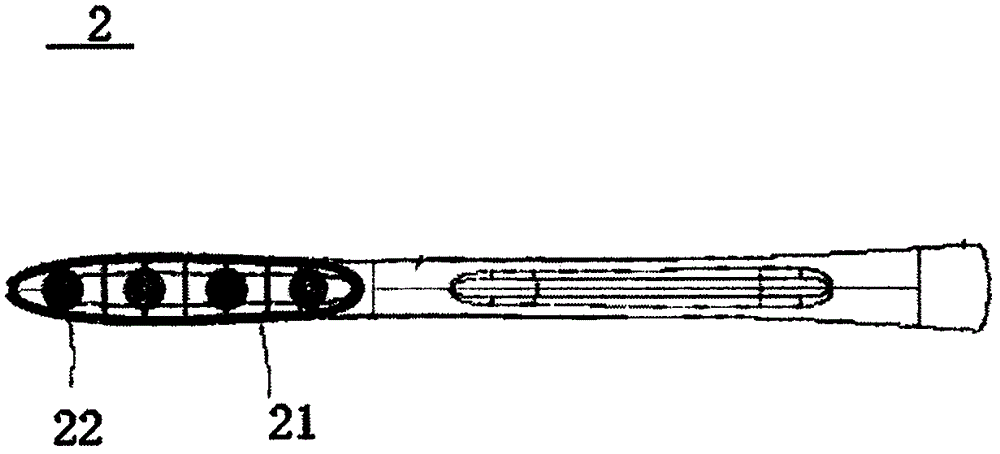

圖2是本實用新型的自動澆花器的小車的澆花器結構示意圖。

具體實施方式

下面將結合本實用新型的附圖，對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1所示，本實用新型公開的一種自動澆花器的小車，包括車體1、控制系統和澆花器2，所述車體1包括單片機控制系統模塊11、用于驅動小車的電機驅動模塊12，尋線模塊13，用于控制小車的行走線路，避障模塊14，用于尋找并檢測到花盆，無線傳輸模塊15，用于與澆花器的通信，信號接受模塊16，用于接受主機發來的澆水信號，電子水泵控制模塊17，用于根據所述的檢測土壤濕度模塊的數據控制電子水泵的流量，水位監測及報警模塊18，用于自動檢測水槽中的儲水情況，在儲水不足時就報警，確保了本實施方式中的自動澆花器的小車在沒有水的情況下工作，避免了將本實用新型的自動澆花器的下車損壞；

并且，檢測土壤濕度模塊，可以檢測當前植物的需水狀況，將檢測出的需水狀況通過液晶顯示模塊顯示出來，保證了使用者可以通過顯示模塊來確定土壤的需水狀況，使得使用者更加的方便，并且，可以通過語音播報模塊將需水的狀況播報出來，使得使用者在不方便讀取液晶顯示模塊顯示出來的內容時，可以通過語音播報模塊來獲取信息；

澆花器2包括噴射裝置21，所述噴射裝置21設置有多個噴盤22，并開設有連通各所述噴盤的通管，所述噴盤開設有主出射孔與副出射孔，用于將液體從所述主出射空快速噴灑至物體表面，并由所述副出射孔輔助地將液體全面覆蓋 至物體表面，

另外，值得一提的是，為了使得澆花器可以進一步地將液體均勻的噴灑至物體表面，噴盤為多個同心噴盤，其中，圓心位置開設主出射孔，各同心圓形成的圓環的中部開設副出射孔，用于將液體從主出射孔快速噴灑至物體表面，并由副出射孔輔助地將液體全面覆蓋至物體表面。

另外，值得一提的是，澆花器和車體的信號通過無線通信模塊傳輸，通過無線通信模塊可以將車體的型號傳輸給澆花器，使得澆花器可以實施給話澆水的指令。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應所述以權利要求的保護范圍為準。
