本實用新型涉及鹽堿地種植技術領域，具體地，涉及一種隔鹽環圈和具有隔鹽環圈的種植裝置。

背景技術：

在鹽堿地綠化中，為了防止地下含鹽水分因土壤毛細孔作用而上升到表層土壤，通常采用的隔鹽措施為在穴木底部覆蓋一層碎石、煤灰渣等材料以及在樹穴穴壁一周設置一層由無紡布、煤灰渣等材料組成的隔鹽層。這一隔鹽層能用來防止地下含鹽水分上升，從而保護新栽苗木根系不會受地下鹽水的傷害。但是，這一措施也有一弊端，由于隔離措施致使苗木根系被封閉在一個固定空間，雖然能防止根系被鹽分侵害，但也同時抑制了根系的生長空間，阻礙了苗木的長期健康生長。

現有的技術專利中，大多為一種隔鹽結構，比如，專利號為201520574604.7的專利為一種鹽堿地樹木種植結構，包括樹穴、鋪設在樹穴底部的隔鹽層，還包括種植在樹穴內、位于隔鹽層上部的帶土球的喬木，以及在樹穴內包覆所述上述的種植土層；還包括設置在所述種植土層內部、遠離所述喬木的無機肥區；種植土層內部設有微型水庫；樹穴的四周內壁上鋪設有用來隔離鹽堿土與種植土的不透水隔離層；隔離層內埋有排鹽的暗管；種植土層的上表面鋪有覆蓋層。這類隔鹽處理限制了樹木根系的生長空間阻礙了樹木的正常生長。

其實，在鹽堿地經過一系列有效的綜合治理措施后，土壤表層水分蒸騰受到抑制，土壤理化性狀得到改善，逐步會進入一個良性循環。基于上述現存的問題，亟需提出一種在鹽堿地綠化中，初期階段能有效阻隔鹽分侵害樹木根系，在后期階段又能移除從而不影響樹木后期生長的產品。

技術實現要素：

針對現有技術中的缺陷，本實用新型的目的是提供一種隔鹽環圈和具有隔鹽環圈的種植裝置。

根據本實用新型提供的一種具有隔鹽環圈的種植裝置，包括樹穴、隔鹽層、隔鹽環圈；

所述隔鹽層鋪設于所述樹穴的底部，所述隔鹽環圈置于所述樹穴內，所述隔鹽環圈與所述隔鹽層圍成樹木種植空間，所述隔鹽環圈在水平方向上為所述樹木種植空間與外部土壤形成隔離，所述隔鹽層在縱向上為所述樹木種植空間與外部土壤形成隔離；

其中，所述隔鹽環圈頂部設有露出地面的手提把手。

作為一種優化方案，所述隔鹽層中設置有碎石。

作為一種優化方案，所述隔鹽層中還設置有煤灰渣。

作為一種優化方案，所述隔鹽環圈包括隔鹽板；所述隔鹽板的兩側邊設有對應的拼接結構，至少一個所述隔鹽板沿所述樹穴的內壁通過所述對應的拼接結構連接形成所述隔鹽環圈。

作為一種優化方案，所述對應的拼接結構包括卡接凸起和與所述卡接凸起對應的卡孔。

作為一種優化方案，所述隔鹽環圈為表面光滑的聚氯乙烯隔鹽環圈。

基于同一構思，本發明還提出了一種隔鹽環圈，包括環形主體和手提把手；所述手提把手設于所述環形主體的頂部，所述環形主體置于所述樹穴內，樹木根系種植于所述環形主體所圍成的樹木種植空間中，所述環形主體在水平方向上為樹木根系與外部土壤形成隔離，所述手提把手露出地面。

作為一種優化方案，所述環形主體包括隔鹽板；所述隔鹽板的兩側邊設有對應的拼接結構，至少一個所述隔鹽板沿所述樹穴的內壁通過所述對應的拼接結構連接形成所述環形主體。

作為一種優化方案，所述對應的拼接結構包括卡接凸起和與所述卡接凸起對應的卡孔。

作為一種優化方案，所述環形主體為表面光滑的聚氯乙烯環形主體。

與現有技術相比，本實用新型具有如下的有益效果：

在鹽堿地綠化中，使用一個隔鹽環圈，在種植初期能有效的隔離鹽堿土與種植土，防止鹽堿土壤中的鹽分侵害剛剛移植的樹木的根系，在種植后期，鹽堿地的理化性質得到良好改善之后，通過手提把手將隔鹽環圈向上抽出，就能夠方便的去除隔鹽環圈，不限制樹木根系的生長。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為可選的一種具有隔鹽環圈的種植裝置示意圖；

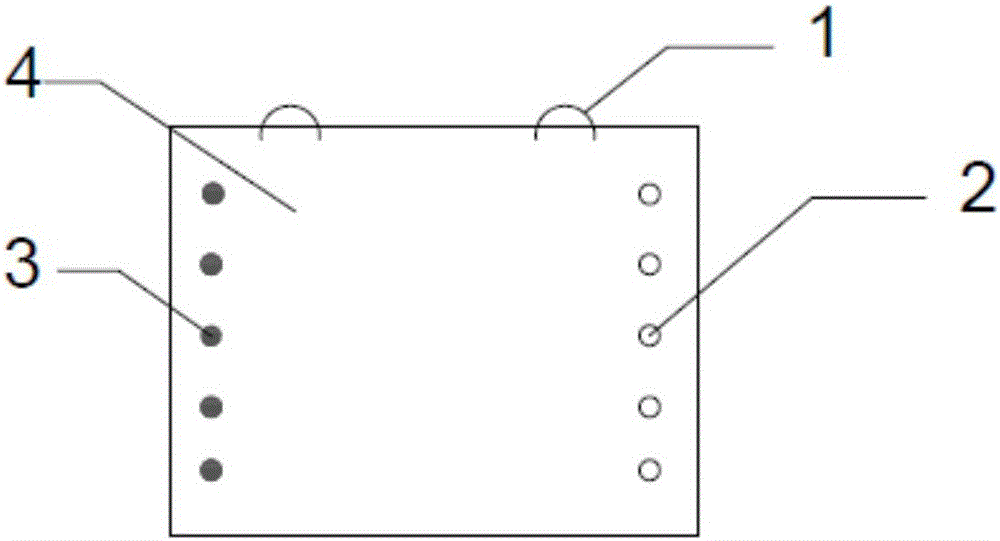

圖2為可選的一種隔鹽板展開示意圖；

圖3為可選的一種隔鹽環圈結構示意圖。

圖中，1-手提把手、2-卡孔、3-卡接凸起、4-隔鹽板、5-隔鹽層、6-樹穴。

具體實施方式

下面結合具體實施例對本實用新型進行詳細說明。以下實施例將有助于本領域的技術人員進一步理解本實用新型，但不以任何形式限制本實用新型。應當指出的是，對本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進。這些都屬于本實用新型的保護范圍。

為了解決現有技術中存在的問題，本實用新型提供了一種具有隔鹽環圈的種植裝置，如圖1所示，包括樹穴6、隔鹽層5、隔鹽環圈；

所述隔鹽層5鋪設于所述樹穴6的底部，所述隔鹽環圈置于所述樹穴6內，所述隔鹽環圈與所述隔鹽層5圍成樹木種植空間，所述隔鹽環圈在水平方向上為所述樹木種植空間與外部土壤形成隔離，所述隔鹽層5在縱向上為所述樹木種植空間與外部土壤形成隔離；

其中，所述隔鹽環圈頂部設有露出地面的手提把手1。

作為一種實施例，所述隔鹽層5中設置有碎石。

作為一種實施例，所述隔鹽層5中還設置有煤灰渣。

作為一種實施例，所述隔鹽環圈包括隔鹽板4；所述隔鹽板4的兩側邊設有對應的拼接結構，至少一個所述隔鹽板4沿所述樹穴6的內壁通過所述對應的拼接結構連接形成所述隔鹽環圈。本實施例中可以僅使用一個首尾相連的隔鹽板4形成所述隔鹽環圈，也可以使用多個隔鹽板4相互依次連接后首尾相連形成所述隔鹽環圈，本實用新型所述隔鹽環圈不限于圓形，也可以是環圍成其他形狀。

作為一種實施例，所述對應的拼接結構包括卡接凸起3和與所述卡接凸起3對應的卡孔2。本發明中卡接凸起3與卡孔2僅為拼接結構的一種可選實施例，還可以使用其他卡扣形式。

作為一種實施例，所述隔鹽環圈為表面光滑的聚氯乙烯隔鹽環圈。將隔鹽環圈的表面做光滑處理有利于在需要從土壤中拔出隔鹽環圈時便于拔取。

作為一種實施例，用于鹽堿地種植的隔鹽環圈包括一塊具有柔性可彎曲的隔鹽板4和安裝在隔鹽板4上的手提把手1。所述隔鹽板4的兩端對應設置有固定扣組件，通過該固定扣組件能將一塊隔鹽板4首尾相連從而形成一個具有隔鹽功能的環圈，即所述隔鹽環圈。本實施例中所述隔鹽板4為聚氯乙烯，表面做光滑處理，隔鹽環圈具有抗壓性、耐腐蝕性。

基于同一構思，本實用新型還提供了一種隔鹽環圈，如圖2、3所示，包括環形主體和手提把手1；所述手提把手1設于所述環形主體的頂部，所述環形主體置于所述樹穴6內，樹木根系種植于所述環形主體所圍成的樹木種植空間中，所述環形主體在水平方向上為樹木根系與外部土壤形成隔離，所述手提把手1露出地面。

作為一種環形主體的實施例，所述環形主體包括隔鹽板4；所述隔鹽板4的兩側邊設有對應的拼接結構，至少一個所述隔鹽板4沿所述樹穴6的內壁通過所述對應的拼接結構連接形成所述環形主體。

作為一種拼接結構的實施例，所述對應的拼接結構包括卡接凸起3和與所述卡接凸起3對應的卡孔2。

作為一種環形主體的實施例，所述環形主體為表面光滑的聚氯乙烯環形主體。

如圖2和圖3所示的實施例，隔鹽環圈包括一塊柔性不透水塑料板作為隔鹽板4，隔鹽板4上設有手提把手1、卡孔2、卡接凸起3。在鹽堿地綠化過程中，先在樹穴6底部鋪設一層碎石或煤灰渣等隔離材料作為隔鹽層5，然后將隔鹽板4彎曲至環狀后通過卡孔2和卡接凸起3進行拼接固定放入樹穴6中，在隔鹽環圈外部與樹穴6之間填入少量隔離材料或僅填入土壤。接著在隔鹽環圈內填入種植土以及栽植苗木，栽植完畢后手提把手1略露出地面。數年之后，鹽堿地的理化性質逐漸得到改善，根系周圍的土壤理化性質已經穩定，不會對樹木根系造成侵害。這時，可以通過手提把手1將隔鹽環圈從土層中取出，從而去除種植裝置對樹木根系的限制，讓樹木根系能向四周分散生長，從而實現讓樹木能夠長期健康生長的目的。

以上對本實用新型的具體實施例進行了描述。需要理解的是，本實用新型并不局限于上述特定實施方式，本領域技術人員可以在權利要求的范圍內做出各種變形或修改，這并不影響本實用新型的實質內容。
