本實用新型涉及花盆技術領域，尤其涉及一種保溫補光保濕花盆。

背景技術：

秋冬季節，氣溫較低，日照時間短，天氣寒冷，沿海沿河地區，風力大，風速快，很多室外盆栽生長不良，造成大量樹葉變蔫變黃，甚至落葉，不僅嚴重影響美觀，達不到園林設計要求，有些可能直接不能安全過冬，只能移至室內養護。針對秋冬季節氣候情況及植物生長機制，設計多功能花盆。該花盆能夠?qū)崿F(xiàn)在室外溫度過低、光照不足、風力風速過大的情況下，自動光照、保溫、噴水等功能，達到美化環境、裝點室外景觀要求。

現有技術，針對花盆功能進行改進的專利主要是實現自動澆水功能(申請?zhí)枺篊N201310447853.5)。缺點：功能單一，僅具有自動澆水功能；沒有考慮環境(溫度、光照、風等)對室外花卉的影響。

技術實現要素：

本實用新型的目的是：解決溫度過低時，室外花盆中植物根系保溫問題；解決長時間陰雨天時，室外植物光照不足問題；解決空氣干燥時，室外植物葉面保濕問題。

本實用新型提供了一種保溫補光保濕花盆。花盆主體為雙層結構，內層纏繞加熱電阻絲；花盆上沿設置若干LED；花盆主體外層底部開設進水口，噴水支桿一端連接進水口，并穿過內層與外層之間的空間，從花盆上沿伸出，噴水支桿另一端接噴頭。

其中，所述花盆內層底部設置溫度傳感器，所述花盆內層與外層之間設置AT89C51單片機；所述溫度傳感器與AT89C51單片機的P2.0信號連接；所述加熱電阻絲與AT89C51單片機的P2.1信號連接。

其中，噴水支桿頂端設置光敏電阻，所述花盆內層與外層之間設置 AT89C51單片機；所述光敏電阻與AT89C51單片機的P2.2信號連接；所述LED與AT89C51單片機的P2.3信號連接。

其中，噴水支桿頂端設置濕度傳感器，底端設置電磁閥，所述花盆內層與外層之間設置AT89C51單片機；所述濕度傳感器與AT89C51單片機的P2.4信號連接；所述電磁閥與AT89C51單片機的P2.5信號連接。

其中，所述噴水支桿為伸縮結構。

有益效果：該花盆帶有保溫功能，為植物的根系保溫，防止植物凍傷、凍死；該花盆帶有補光功能，當長時間環境光照不足時，點亮LED陣列為植物補光，防止植物因光合作用不足而萎靡甚至脫落；該花盆帶有噴水保濕功能，當外部溫度過高或者風速過大、風力過強時，植物葉面干燥，可噴水，為葉面保濕，防止植物葉面因干燥失水而褶皺、脫落。

附圖說明

圖1為本實用新型實施例提供的保溫補光保濕花盆系統結構圖。

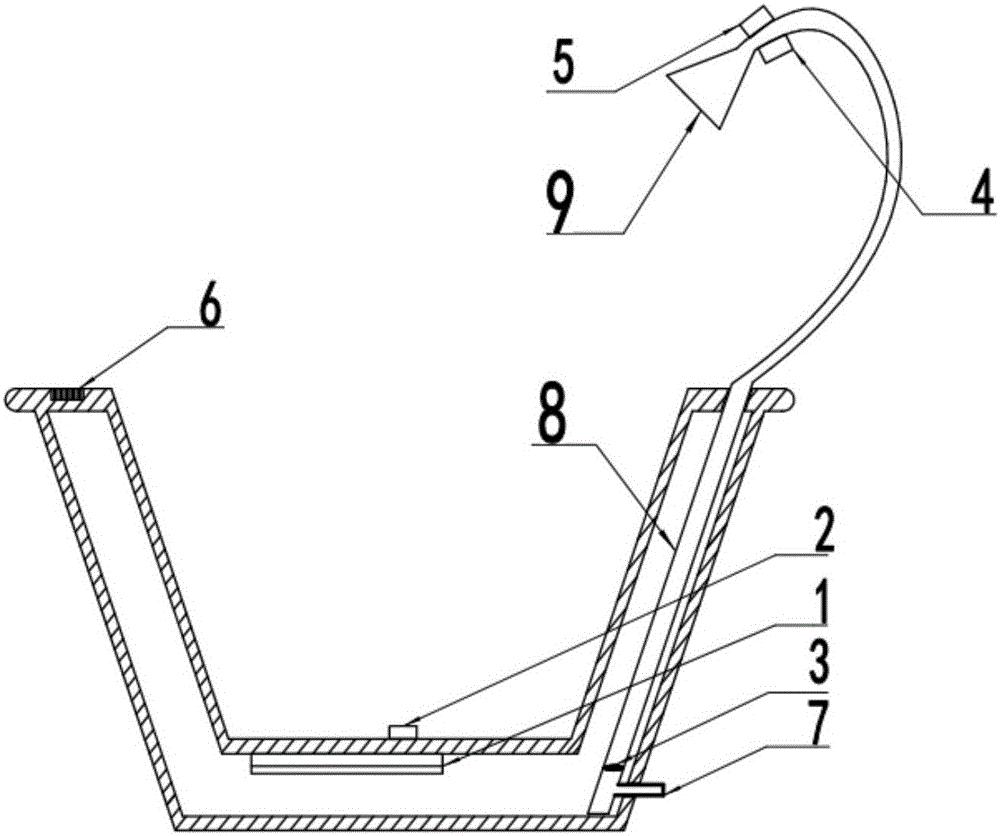

圖2為本實用新型實施例提供的保溫補光保濕花盆結構圖。

圖3為本實用新型實施例提供的保溫補光保濕花盆俯視圖(不含噴水支桿)。

圖4為本實用新型實施例提供的保溫補光保濕花盆加熱電阻絲位置圖。

附圖標識：1-AT89C51單片機；2-溫度傳感器；3-電磁閥；4-濕度傳感器；5-光敏電阻；6-LED；7-進水口；8-噴水支桿；9-噴頭；10-加熱電阻絲。

具體實施方式

為使本實用新型解決的技術問題、采用的技術方案和達到的技術效果更加清楚，下面結合附圖和實施例對本實用新型作進一步的詳細說明。可以理解的是，此處所描述的具體實施例僅僅用于解釋本實用新型，而非對本實用新型的限定。另外還需要說明的是，為了便于描述，附圖中僅示出了與本實用新型相關的部分而非全部?jī)?nèi)容。

本實施例的花盆由雙層花盆主體、控制模塊、保溫模塊、補光模塊和噴水保濕模塊構成，控制模塊采用AT89C51單片機1，如圖1。

為實現花盆保溫功能，在花盆內部設計保溫模塊。保溫模塊主要由花盆內 部的溫度傳感單元(溫度傳感器2)和纏繞在花盆內層的加熱電阻絲10構成，其中溫度傳感單元(溫度傳感器2)將花盆的溫度數據實時發送至控制模塊(AT89C51單片機1)，當花盆溫度低于0攝氏度時，控制模塊(AT89C51單片機1)自動控制加熱電阻絲10開始為花盆加熱，直至溫度達到8攝氏度時，加熱電阻絲10停止加熱。

為實現大風干燥天氣時，花盆中植物葉面保濕功能，在花盆中設計噴水保濕模塊。噴水保濕模塊主要由濕度傳感單元(濕度傳感器4)、電磁閥3、噴水支桿8和噴頭9構成，其中噴水支桿8可伸縮，濕度傳感單元(濕度傳感器4)將空氣的濕度數據實時發送至控制模塊(AT89C51單片機1)，當花盆濕度低于20％時，控制模塊(AT89C51單片機1)自動控制電磁閥3打開，水流從花盆側邊的進水口7進入，通過噴水支桿8和噴頭9，噴灑到植物葉面，起到保濕功能。

為實現連續陰雨天為植物補光的功能，在花盆中設計補光模塊。補光模塊主要由檢光單元(光敏電阻5)和安置在花盆上沿的一圈LED6陣列構成。檢光單元(光敏電阻5)將光照度轉換為電信號，實時傳送至控制模塊(AT89C51單片機1)。當控制模塊(AT89C51單片機1)判定光照度連續24小時不足4小時，控制點亮LED6陣列，對植物進行補光。補光結束后，系統自動復位，重新計時。

本實用新型的特點是：花盆中加裝溫度傳感器和加熱電阻絲；花盆中加裝光敏電阻和LED陣列；花盆中加裝濕度傳感器、電磁閥、噴水支桿和噴頭；花盆中加裝控制模塊，能夠?qū)Ρ啬K、補光模塊和噴水保濕模塊進行自動控制。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
