本實用新型涉及一種施肥裝置，尤其涉及一種大棚蔬菜培育用施肥裝置。

背景技術：

大棚蔬菜種植是一種比較常見的技術，它具有較好的保溫性能，它深受人們喜愛，因為在任何時間都可吃到反季節的蔬菜。在一般情況下，大棚蔬菜都采用竹與鋼為主的結構骨架，然后在上面覆蓋上一層或多層保溫塑料薄膜，這樣一個簡易結構就制造出一個完整的溫室空間。塑料薄膜可以有效防止蔬菜生長過程中產生的二氧化碳流失，以達到大棚內需要的保溫效果。

現有的大棚蔬菜培育施肥存在工作量大、施肥進度緩慢、施肥面窄的缺點，因此亟需研發一種減少工作量、施肥面廣、施肥進度快的大棚蔬菜培育用施肥裝置。

技術實現要素：

（1）要解決的技術問題

本實用新型為了克服現有的大棚蔬菜培育施肥存在工作量大、施肥進度緩慢、施肥面窄的缺點，本實用新型要解決的技術問題是提供一種施肥進度快速、施肥面廣、工作效率高的大棚蔬菜培育用施肥裝置。

（2）技術方案

為了解決上述技術問題，本實用新型提供了這樣一種大棚蔬菜培育用施肥裝置，包括有推車、底座、電動輪Ⅰ、拉線Ⅰ、滑軌Ⅰ、滑塊Ⅰ、承重板、旋轉電機、滑軌Ⅱ、電動輪Ⅱ、拉線Ⅱ、滑塊Ⅱ、彈簧Ⅰ、連桿、傘型擋板、進料箱、擋板Ⅱ、凸輪、減速電機、彈簧Ⅱ和從動輪；推車頂部左側設置有底座，底座內部左側設置有電動輪Ⅰ，底座內部右側設置有從動輪，電動輪Ⅰ與從動輪繞有拉線Ⅰ，底座內頂部設置有滑軌Ⅰ，滑軌Ⅰ頂部設置有滑塊Ⅰ，滑塊Ⅰ與滑軌Ⅰ滑動式連接，滑塊Ⅰ與拉線Ⅰ連接，滑塊Ⅰ頂部設置有承重板，承重板頂部中心設置有旋轉電機，旋轉電機頂部設置有滑軌Ⅱ，滑軌Ⅱ內下部設置有電動輪Ⅱ，電動輪Ⅱ上繞有拉線Ⅱ，滑軌Ⅱ內部設有滑塊Ⅱ，滑塊Ⅱ與拉線Ⅱ連接，滑塊Ⅱ頂部中心設置有彈簧Ⅰ，彈簧Ⅰ與滑塊Ⅱ連接，滑軌Ⅱ頂部鉸接連接有傘型擋板，傘型擋板左右兩側分別鉸接連接有連桿，連桿下端與滑塊Ⅱ鉸接連接，傘型擋板中心與滑軌Ⅱ鉸接連接，推車右側上部設置有進料箱，進料箱右側內壁中間鉸接連接有擋板Ⅱ，進料箱右側內壁下部設置有彈簧Ⅱ，彈簧Ⅱ與擋板Ⅱ連接，進料箱右側內壁下部設置有減速電機，減速電機在彈簧Ⅱ下方，減速電機后側設置有凸輪，凸輪與擋板Ⅱ接觸。

優選地，還包括有水箱、水泵、硬水管和噴頭，推車頂部左側設置有水箱，水箱內部設置有水泵，水泵上連接有硬水管，硬水管連接有噴頭。

優選地，還包括有激振器，進料箱左側上部設置有激振器。

工作原理：施肥工人推動推車，控制電動輪Ⅰ順時針旋轉，帶動拉線Ⅰ順時針旋轉，帶動從動輪順時針旋轉，帶動滑塊Ⅰ向右滑動，帶動承重板上方的所有裝置向右移動，當傘型擋板向右移動到進料箱下方時，控制電動輪Ⅰ停止旋轉，從動輪停止旋轉，拉線Ⅰ停止旋轉，滑塊Ⅰ停止向右滑動，承重板上方的所有裝置停止向右移動，控制減速電機旋轉，凸輪旋轉，當凸輪遠端向下，近端向上時，控制減速電機停止旋轉，凸輪停止旋轉，由于失去凸輪頂端對擋板Ⅱ的支撐，彈簧Ⅱ縮收，擋板Ⅱ向下擺動，擋板Ⅱ與進料箱出現缺口，進料箱內的肥料失去擋板Ⅱ的阻擋，受重力影響，掉落到傘型擋板內，當肥料掉到我們需要的量時，控制減速電機旋轉，凸輪旋轉，當凸輪遠端向上，近端向下時，控制減速電機停止旋轉，凸輪停止旋轉，凸輪頂端頂住擋板Ⅱ，擋板Ⅱ與進料箱閉合，控制電動輪Ⅰ逆時針旋轉，帶動拉線Ⅰ逆時針旋轉，帶動從動輪逆時針旋轉，帶動滑塊Ⅰ向左滑動，帶動承重板上方的所有裝置向左移動，當承重板向左移動到原來位置時，控制電動輪Ⅰ停止旋轉，拉線Ⅰ停止旋轉，從動輪停止旋轉，滑塊Ⅰ停止向左滑動，承重板上方的所有裝置停止向左移動，控制旋轉電機旋轉，帶動滑軌Ⅱ旋轉，帶動傘型擋板旋轉，控制電動輪Ⅱ順時針旋轉，拉線Ⅱ收線，滑塊Ⅱ向下滑動，彈簧Ⅰ伸長，與滑塊Ⅱ鉸接連接的連桿向下移動，傘型擋板角度增大，控制電動輪Ⅱ逆時針旋轉，彈簧Ⅰ收縮，拉線Ⅱ放線，滑塊Ⅱ向上滑動，與滑塊Ⅱ鉸接連接的連桿向上移動，傘型擋板角度減小，配合旋轉電機旋轉，傘型擋板內的肥料受離心力的作用向外散落，由于傘型擋板角度反復增大減小，肥料散落的半徑隨著傘型擋板角度增大減小，使得施肥面更廣，更全面，施肥結束時，控制旋轉電機停止旋轉，滑軌Ⅱ停止旋轉，傘型擋板停止旋轉，控制電動輪Ⅱ停止旋轉，拉線Ⅱ停止收放線，滑塊Ⅱ停止滑動，傘型擋板角度停止變化，停止推動推車，施肥完成。

因為還包括有水箱、水泵、硬水管和噴頭，推車頂部左側設置有水箱，水箱內部設置有水泵，水泵在推車頂部，水泵頂部設置有硬水管，硬水管連接有噴頭，所以當傘型擋板噴撒肥料時，啟動水泵，水箱內的水通過硬水管吸向噴頭，水受到壓力作用由噴頭噴灑出，澆灌需要施肥的蔬菜。

因為還包括有激振器，進料箱左側上部設置有激振器，所以當進料箱內的肥料卡住出不來時，控制激振器振動，進料箱內的肥料便會掉落下來。

（3）有益效果

本實用新型達到了進度快速、施肥面廣、工作效率高的效果。

附圖說明

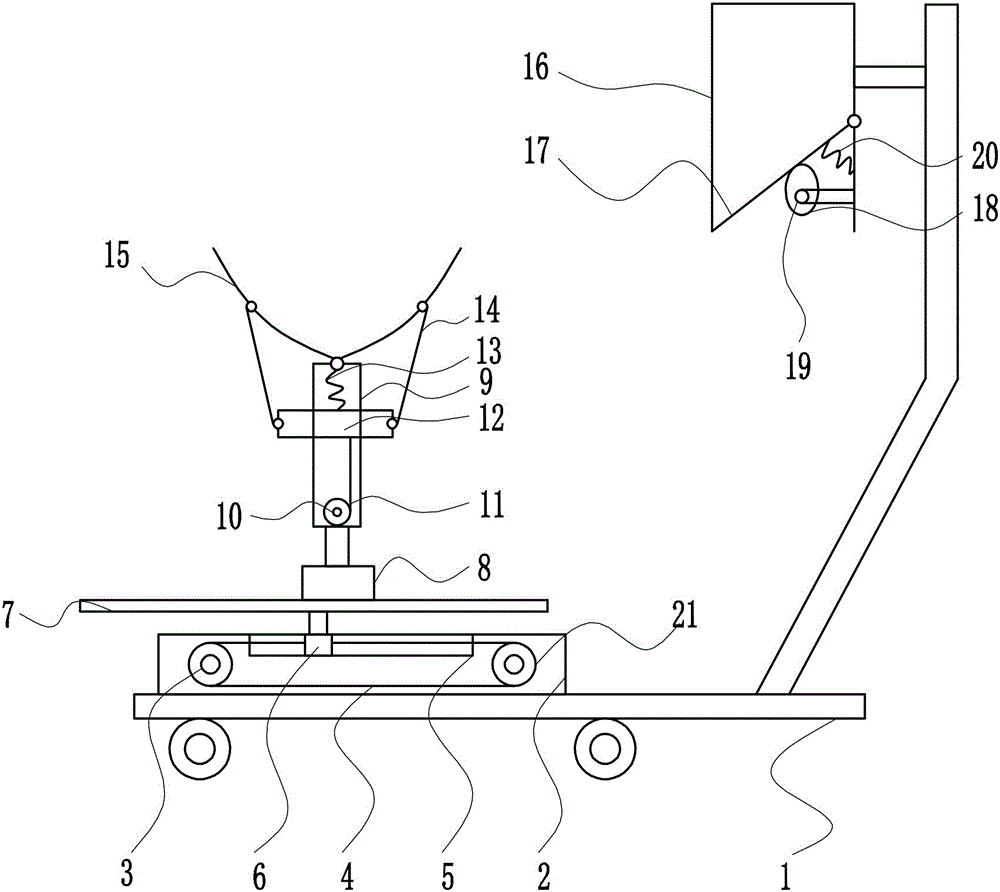

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

圖3為本實用新型的第三種主視結構示意圖。

附圖中的標記為：1-推車，2-底座，3-電動輪Ⅰ，4-拉線Ⅰ，5-滑軌Ⅰ，6-滑塊Ⅰ，7-承重板，8-旋轉電機，9-滑軌Ⅱ，10-電動輪Ⅱ，11-拉線Ⅱ，12-滑塊Ⅱ，13-彈簧Ⅰ，14-連桿，15-傘型擋板，16-進料箱，17-擋板Ⅱ，18-凸輪，19-減速電機，20-彈簧Ⅱ，21-從動輪，22-水箱，23-水泵，24-硬水管，25-噴頭，26-激振器。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種大棚蔬菜培育用施肥裝置，如圖1-3所示，包括有推車1、底座2、電動輪Ⅰ3、拉線Ⅰ4、滑軌Ⅰ5、滑塊Ⅰ6、承重板7、旋轉電機8、滑軌Ⅱ9、電動輪Ⅱ10、拉線Ⅱ11、滑塊Ⅱ12、彈簧Ⅰ13、連桿14、傘型擋板15、進料箱16、擋板Ⅱ17、凸輪18、減速電機19、彈簧Ⅱ20和從動輪21；推車1頂部左側設置有底座2，底座2內部左側設置有電動輪Ⅰ3，底座2內部右側設置有從動輪21，電動輪Ⅰ3與從動輪21繞有拉線Ⅰ4，底座2內頂部設置有滑軌Ⅰ5，滑軌Ⅰ5頂部設置有滑塊Ⅰ6，滑塊Ⅰ6與滑軌Ⅰ5滑動式連接，滑塊Ⅰ6與拉線Ⅰ4連接，滑塊Ⅰ6頂部設置有承重板7，承重板7頂部中心設置有旋轉電機8，旋轉電機8頂部設置有滑軌Ⅱ9，滑軌Ⅱ9內下部設置有電動輪Ⅱ10，電動輪Ⅱ10上繞有拉線Ⅱ11，滑軌Ⅱ9內部設有滑塊Ⅱ12，滑塊Ⅱ12與拉線Ⅱ11連接，滑塊Ⅱ12頂部中心設置有彈簧Ⅰ13，彈簧Ⅰ13與滑塊Ⅱ12連接，滑軌Ⅱ9頂部鉸接連接有傘型擋板15，傘型擋板15左右兩側分別鉸接連接有連桿14，連桿14下端與滑塊Ⅱ12鉸接連接，傘型擋板15中心與滑軌Ⅱ9鉸接連接，推車1右側上部設置有進料箱16，進料箱16右側內壁中間鉸接連接有擋板Ⅱ17，進料箱16右側內壁下部設置有彈簧Ⅱ20，彈簧Ⅱ20與擋板Ⅱ17連接，進料箱16右側內壁下部設置有減速電機19，減速電機19在彈簧Ⅱ20下方，減速電機19后側設置有凸輪18，凸輪18與擋板Ⅱ17接觸。

還包括有水箱22、水泵23、硬水管24和噴頭25，推車1頂部左側設置有水箱22，水箱22內部設置有水泵23，水泵23上連接有硬水管24，硬水管24連接有噴頭25。

還包括有激振器26，進料箱16左側上部設置有激振器26。

工作原理：施肥工人推動推車1，控制電動輪Ⅰ3順時針旋轉，帶動拉線Ⅰ4順時針旋轉，帶動從動輪21順時針旋轉，帶動滑塊Ⅰ6向右滑動，帶動承重板7上方的所有裝置向右移動，當傘型擋板15向右移動到進料箱16下方時，控制電動輪Ⅰ3停止旋轉，從動輪21停止旋轉，拉線Ⅰ4停止旋轉，滑塊Ⅰ6停止向右滑動，承重板7上方的所有裝置停止向右移動，控制減速電機19旋轉，凸輪18旋轉，當凸輪18遠端向下，近端向上時，控制減速電機19停止旋轉，凸輪18停止旋轉，由于失去凸輪18頂端對擋板Ⅱ17的支撐，彈簧Ⅱ20縮收，擋板Ⅱ17向下擺動，擋板Ⅱ17與進料箱16出現缺口，進料箱16內的肥料失去擋板Ⅱ17的阻擋，受重力影響，掉落到傘型擋板15內，當肥料掉到我們需要的量時，控制減速電機19旋轉，凸輪18旋轉，當凸輪18遠端向上，近端向下時，控制減速電機19停止旋轉，凸輪18停止旋轉，凸輪18頂端頂住擋板Ⅱ17，擋板Ⅱ17與進料箱16閉合，控制電動輪Ⅰ3逆時針旋轉，帶動拉線Ⅰ4逆時針旋轉，帶動從動輪21逆時針旋轉，帶動滑塊Ⅰ6向左滑動，帶動承重板7上方的所有裝置向左移動，當承重板7向左移動到原來位置時，控制電動輪Ⅰ3停止旋轉，拉線Ⅰ4停止旋轉，從動輪21停止旋轉，滑塊Ⅰ6停止向左滑動，承重板7上方的所有裝置停止向左移動，控制旋轉電機8旋轉，帶動滑軌Ⅱ9旋轉，帶動傘型擋板15旋轉，控制電動輪Ⅱ10順時針旋轉，拉線Ⅱ11收線，滑塊Ⅱ12向下滑動，彈簧Ⅰ13伸長，與滑塊Ⅱ12鉸接連接的連桿14向下移動，傘型擋板15角度增大，控制電動輪Ⅱ10逆時針旋轉，彈簧Ⅰ13收縮，拉線Ⅱ11放線，滑塊Ⅱ12向上滑動，與滑塊Ⅱ12鉸接連接的連桿14向上移動，傘型擋板15角度減小，配合旋轉電機8旋轉，傘型擋板15內的肥料受離心力的作用向外散落，由于傘型擋板15角度反復增大減小，肥料散落的半徑隨著傘型擋板15角度增大減小，使得施肥面更廣，更全面，施肥結束時，控制旋轉電機8停止旋轉，滑軌Ⅱ9停止旋轉，傘型擋板15停止旋轉，控制電動輪Ⅱ10停止旋轉，拉線Ⅱ11停止收放線，滑塊Ⅱ12停止滑動，傘型擋板15角度停止變化，停止推動推車1，施肥完成。

因為還包括有水箱22、水泵23、硬水管24和噴頭25，推車1頂部左側設置有水箱22，水箱22內部設置有水泵23，水泵23在推車1頂部，水泵23頂部設置有硬水管24，硬水管24連接有噴頭25，所以當傘型擋板15噴撒肥料時，啟動水泵23，水箱22內的水通過硬水管24吸向噴頭25，水受到壓力作用由噴頭25噴灑出，澆灌需要施肥的蔬菜。

因為還包括有激振器26，進料箱16左側上部設置有激振器26，所以當進料箱16內的肥料卡住出不來時，控制激振器26振動，進料箱16內的肥料便會掉落下來。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
