本實用新型涉及一種植被切割工具。

背景技術：

打草機、割灌機是一種常見的植被切割工具。打草機和割灌機用于對植被進行切割。打草機和割灌機的頭部安裝有齒輪箱。在工作過程中，草屑容易纏繞至齒輪箱殼體，影響用戶的使用。

技術實現要素：

為解決現有技術的不足，本實用新型的目的在于提供一種能夠防止草屑纏繞殼體的植被切割工具。

為了實現上述目標，本實用新型采用如下的技術方案：

一種植被切割工具，包括：切割頭，用于切割；輸入軸，用于繞第一軸線轉動；輸出軸，用于繞與第一軸線傾斜相交的第二軸線轉動；傳動組件，用于使輸入軸驅動輸出軸；殼體，用于容納傳動組件；殼體包括：連接管，大致沿第一軸線方向延伸形成；防護罩，邊緣至少延伸至切割頭和連接管之間；植被切割工具，還包括：止擋件，形成有用于止擋草屑的止擋部；止擋部位于連接管和防護罩之間。

進一步地，植被切割工具，包括：把手，供用戶握持；連桿，連接把手和殼體。

進一步地，連接管和防護罩在第一軸線和第二軸線相交構成的平面的投影形成有一個夾角區域，止擋件在第一軸線和第二軸線相交構成的平面的投影至少部分位于夾角區域內。

進一步地，防護罩的外表面到第二軸線的最大距離大于等于止擋件到第二軸線的距離。

進一步地，止擋件到第二軸線的距離大于等于25mm小于等于80mm。

進一步地，防護罩的外表面到第二軸線的最大距離與止擋件到第二軸線的距離之差大于等于0mm小于等于10mm。

進一步地，止擋部定義有一個止擋邊緣；止擋邊緣與第一軸線和第二軸線相交所構成的平面的相交線為直線。

進一步地，止擋邊緣與第一軸線和第二軸線相交所構成的平面的相交線與垂直于第二軸線的平面的夾角小于90°。

進一步地，在垂直于第一軸線和第二軸線相交所構成的平面的方向上，止擋件與殼體圍成一個通道。

進一步地，止擋件固定至連桿。

進一步地，止擋件固定至殼體。

進一步地，植被切割工具還包括：護罩，連接至殼體或連桿；止擋件固定至護罩。

進一步地，止擋件還形成有防護部；防護部大致成扇形環繞切割頭。

本實用新型的有益之處在于止擋件能夠止擋草屑，當草屑與止擋部接觸時，向下掉落，能夠防止草屑纏繞在殼體上。

附圖說明

圖1是一種作為實施類的植被切割工具；

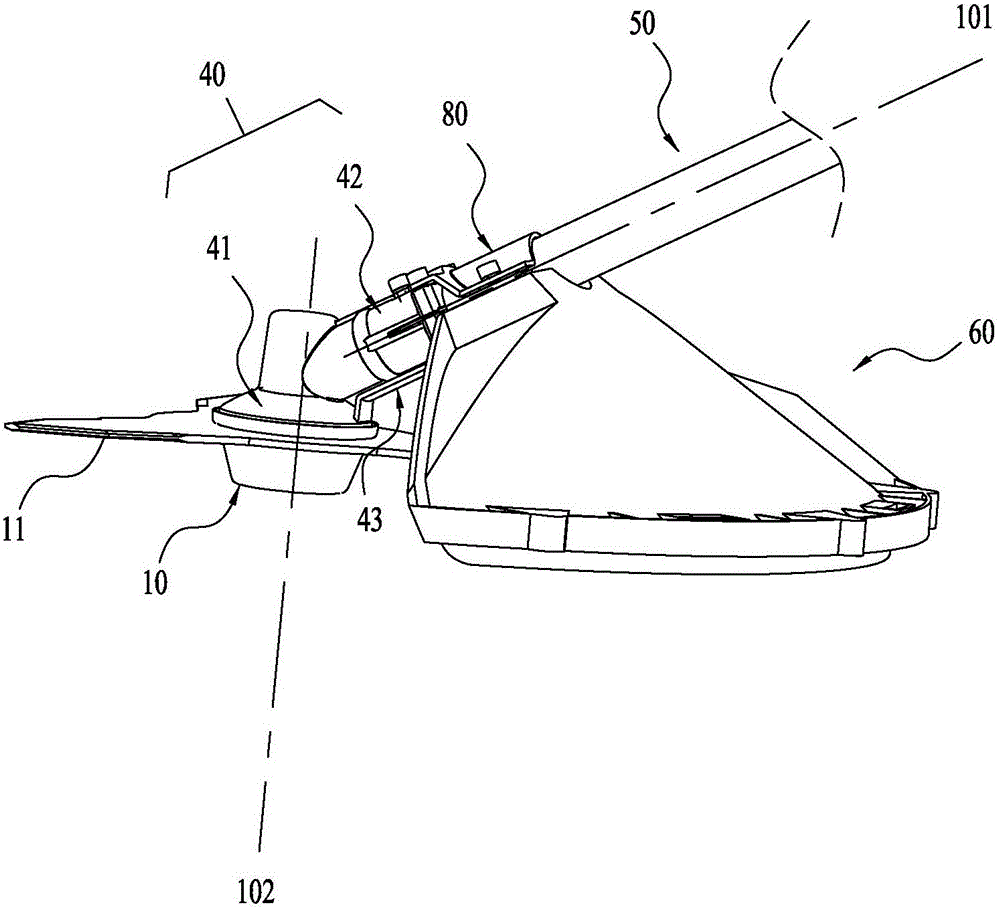

圖2是圖1中植被切割工具的局部結構的放大圖；

圖3是圖2中植被切割工具的局部結構的爆炸圖；

圖4是圖2中植被切割工具的剖視圖；

圖5是圖2中植被切割工具的另一視角的示意圖；

圖6是圖2中止擋件的示意圖；

圖7是圖4中局部結構的放大圖；

圖8是另一種作為實施例的植被切割工具的局部結構示意圖；

圖9是圖8中植被切割工具的局部結構的另一視角的示意圖；

圖10是圖9中植被切割工具的局部結構的爆炸圖。

具體實施方式

如圖1和圖2所示的一種植被切割工具100，包括，切割頭10、馬達、機殼20、把手30、殼體40、連桿50和護罩60。

切割頭10用于切割。具體而言，如圖1所示，切割頭10包括切割刀片11。植被切割工具100的切割頭10能夠被更換，以適應不同的工況，當采用切割刀片11為切割元件時，植被切割工具100通常稱之為割灌機，當采用打草繩作為切割元件時，植被切割工具100通常稱之為打草機。馬達驅動切割頭10轉動。機殼20用于容納馬達。馬達可以是以燃料燃燒為動力的內燃機也可以是以電力為動力的電機。具體而言，馬達為電機，此時植被切割工具100也可以成之為電動工具。電池包70為電機供電，其可拆卸連接至機殼20。

把手30供用戶握持。植被切割工具100也稱之為手持式工具。具體而言，如圖1所示，把手30包括主把手31和輔助把手32。用戶可以雙手分別握持主把手31和輔助把手32以操作植被切割工具100。主把手31和輔助把手32固定至連桿50。連桿50連接機殼20和殼體40。機殼20和殼體40分別位于連桿50的兩端。連桿50可以由單根長管構成也可以有多根長桿構成。具體而言，連桿50包括第一連桿51和第二連桿52。第一連桿51連接至殼體40，第二連桿52連接至機殼20。連接座53連接第一連桿51和第二連桿52。第一連桿51和第二連桿52能夠分離使得植被切割工具100的整體長度尺寸變小，便于運輸和儲存。護罩60大致成扇形圍繞切割頭10，護罩60起到安全防護的作用，護罩60可以安裝至殼體40也可以安置至連桿50。具體而言，植被切割工具100還包括固定件80，固定件80一端固定至殼體40，另一端固定至護罩60。固定件80和護罩60夾持連桿50。

如圖4所示，植被切割工具100還包括輸入軸45、輸出軸46和傳動組件44。馬達驅動輸入軸45，使輸入軸45繞第一軸線101轉動。輸出軸46繞第二軸線102轉動，第一軸線101與第二軸線102傾斜相交。輸入軸45通過傳動組件44驅動輸出軸46。殼體40容納傳動組件44。具體而言，傳動組件44包括第一傳動件441和第二傳動件442。如圖1和圖3所示，輸入軸45連接至第一傳動件441，輸出軸46連接至第二傳動件442，第二傳動件442帶動輸出軸46轉動。切割頭10連接至輸出軸46。輸出軸46帶動切割頭10轉動從而帶動切割刀片11轉動。第二傳動件442驅動第一傳動件441轉動。輸入軸45連接至第二傳動件442，從而帶動第二傳動件442轉動。殼體40容納第一傳動件441和第二傳動件442。具體而言，第一傳動件441和第二傳動件442為錐齒輪。第一傳動件441和第二傳動件442嚙合進行傳動。

如圖3和圖4所示，殼體40包括防護罩41和連接管42。作為一種實施方式，防護罩41和連接管42分別作為獨立的兩個零件。作為另一種實施方式，殼體40為兩半結構，防護罩41為兩半結構或連接管42為兩半結構或由防護罩41和連接管42構成的殼體40整體為兩半結構。具體而言，殼體40一體成型，即防護罩41和連接管42作為一個零件。

如圖4和圖5所示，防護罩41邊緣至少延伸至切割頭10和連接管42之間。連接管42大致沿第一軸線101方向延伸。

在植被切割工具100工作過程中，容易發生草屑纏繞至殼體40的問題，影響工作。如圖3所示，植被切割工具100還包括止擋件43。止擋件43防止草屑纏繞殼體40。連接管42形成有用于固定護罩60的固定孔421。固定件80固定至固定孔421。

止擋件43可以固定至殼體40，進一步地，固定至連接管42。作為另一種實施方式，止擋件43也可以固定至護罩60。作為另一種實施方式，止擋件43也可以固定至連桿50。

具體而言，止擋件43由固定件80和護罩60夾緊固定。止擋件43安裝于固定件80和護罩60之間。

如圖5和圖6所示，止擋件43包括止擋部431。止擋部431用于止擋草屑。止擋部431位于連接管42和防護罩41之間。具體而言，如圖5所示，連接管42和防護罩41在第一軸線101和第二軸線102相交構成的平面的投影形成有一個夾角區域，止擋件43在第一軸線101和第二軸線102相交構成的平面的投影至少部分位于夾角區域內。更具體而言，止擋部431位于夾角區域內。如圖4所示的平面即第一軸線101和第二軸線102相交構成的平面。

在垂直于第一軸線101和第二軸線102相交所構成的平面的方向上，止擋件43與殼體40圍成一個通道。

如圖4和圖7所示，防護罩41的外表面到第二軸線102的最大距離L1大于等于止擋件43到第二軸線102的距離L2。即L1≥L2。止擋件43到第二軸線102的距離L2大于等于25mm小于等于80mm。防護罩41的外表面到第二軸線102的最大距離L1與止擋件43到第二軸線102的距離L2之差大于等于0mm小于等于10mm。0mm≤L1-L2≤10mm。

止擋部431定義有一個止擋邊緣432；止擋邊緣432與第一軸線101和第二軸線102相交所構成的平面的相交線為直線。止擋邊緣432與第一軸線101和第二軸線102相交所構成的平面的相交線與垂直于第二軸線102的平面103的夾角β小于90°。

作為另一種具體的實施例，如圖8、圖9和圖10所示，殼體40’和切割頭10’與圖1中殼體40和切割頭10結構相同。止擋件43’形成有防護部433’，防護部433’ 大致成扇形圍繞切割頭10’,此時止擋件43’也可以成之為護罩。或者說護罩形成有止擋部431’。為了增加止擋部431’的強度，止擋件43’還設有加強筋。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，上述實施例不以任何形式限制本實用新型，凡采用等同替換或等效變換的方式所獲得的技術方案，均落在本實用新型的保護范圍內。
