本實用新型涉及養豬設施技術領域，特別是涉及一種保溫的幼豬保育室。

背景技術：

目前，在豬養殖業中，為了保證幼豬的存活，當幼豬生下來后，需要在溫暖的條件 下進行精心飼養，現有的幼豬暖室，結構單一，帶有加熱裝置的暖室保暖性能和安全性都比較差。

申請號為201210453925.2中國專利公開了一種幼豬保溫室，包括豬舍本體、暖 風機、風管、風孔和地板，所述豬舍本體外設有暖 風機，所述豬舍本體兩側的內壁上設有多根風管， 所述兩側的風管由一根連接管固定連接，所述風 管進風口與豬舍本體外的暖風機出風口固定連 接，所述風管的管壁上設有若干個風孔 ；所述地 板具有漏糞口。通過幼豬豬舍內壁上的風管可快 速的將清潔完畢的幼豬豬舍吹制干燥狀態，保溫室內的暖燈可根據保溫室頂部的溫度調節開關來 調節幼豬所需要的溫度，能有效的減少幼豬發病率，從而降低了幼豬的死亡，能使幼豬健康成長。 但是存在安裝步驟繁雜，保溫效果不佳，耗能高等缺點。

技術實現要素：

本實用新型針對上述的現有技術的不足和問題，本實用新型提供一種低能耗，安裝方便且保溫效果好的一種幼豬保育室。

為了達到上述目的，本實用新型提供以下技術方案：一種幼豬保育室，其為磚結構平房，墻壁上開有窗戶。每個豬欄靠近走道的 1/3 面積為水泥地板，其余部分鋪有漏縫板，每兩個豬欄中間靠走 道一側有料槽，漏縫板下部為 70cm 的空間，空間的底板是坡度為7% 的排水坡，排水坡下端為排水溝，便于排便、通風。舍內豬欄分兩列縱向布置，每一列平均劃分為若干個豬欄，豬舍的中間為走道，每個豬欄設有一個遠紅外線加熱燈，遠紅外線加熱燈上方設有水晶玻璃燈罩，燈罩表面涂抹保溫涂料。所述保育室室內設有溫度監控裝置、濕度監控裝置和控制臺，其中，溫度監控裝置、濕度監控裝置和遠紅外線加熱燈分別與控制臺電連接，控制臺與電源連接。

最佳的，在所述墻壁內壁下部鑲嵌了一圈遠紅外線板。

工作原理：開啟控制臺，控制遠紅外線燈工作，遠紅外線燈通過上方設置的水晶玻璃燈罩往下方的豬欄散發熱能，同時鑲嵌在墻壁內的遠紅外線板也均勻散發熱量。控制臺還連接溫度及濕度監控裝置，工作人員可以根據需求來現場實際的環境需求進行調節。

有益效果：設置燈罩和遠紅外線板，均勻散熱，保持熱量在豬欄范圍，減小了能耗，并且安裝簡單，操作簡便。

附圖說明：

圖1是實施例的幼豬保育室結構示意圖；

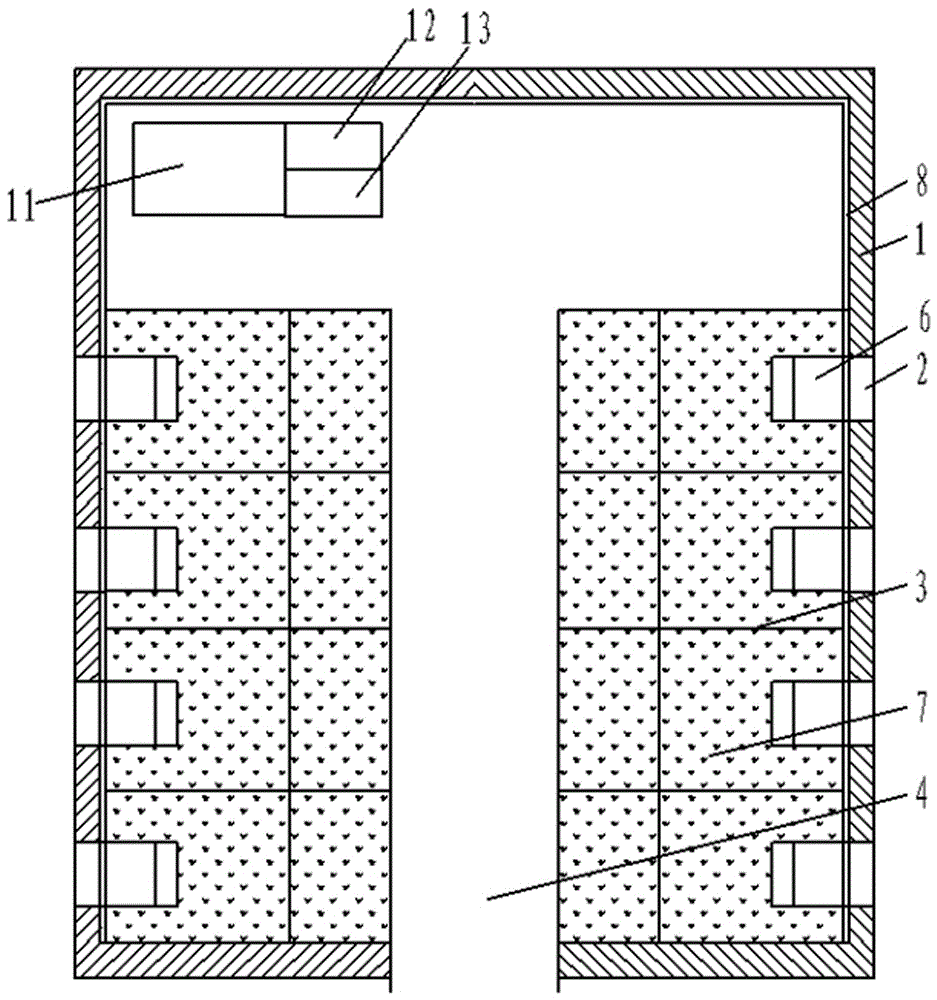

圖2是實施例的幼豬保育室俯視示意圖。

圖中：1、墻壁， 2、窗戶，3、豬欄，4、走道，5、遠紅外線加熱燈，6、水晶玻璃燈罩，7漏縫板，8、保溫板，9、排水坡，10、排水溝，11、控制臺，12、溫度監控裝置，13.濕度監控裝置。

具體實施方式

實施例1

一種幼豬保育室，其為磚結構平房，墻壁1上開有窗戶2，舍內豬欄分兩列縱向布置，每一列平均劃分為若干個豬欄，豬舍的中間為走道4，每個豬欄設有一個遠紅外線加熱燈5，遠紅外線加熱燈5上方設有水晶玻璃燈罩6，燈罩上表面涂抹保溫涂料，加強加熱效果和散發效果。所述保育室室內設有溫度監控裝置12、濕度監控裝置13和控制臺11，其中，溫度監控裝置12、濕度監控裝置13和遠紅外線加熱燈5分別與控制臺電連接，控制臺與電源連接。每個豬欄靠近走道的 1/3 面積為水泥地板，其余部分鋪有漏縫板7，每兩個豬欄中間靠走道4一側有料槽，漏縫板下部為 70cm 的空間，空間的底板是坡度為7% 的排水坡，排水坡下端為排水溝，便于排便、通風。

最佳的，所述墻壁1內壁下部設有遠紅外線板8。

以上所述的實施例，只是本實用新型兩種較優選的具體方式，本領域的技術員在本實用新型技術方案范圍內進行的通常變化和替換都應包含在本實用新型的保護范圍。
