本實用新型涉及一種園林設備，具體是一種園林高枝修剪工具。

背景技術：

現有的園林修枝剪刀，主要由兩個刀片和一個剪軸組成，刀片和刀柄是呈一字形的整體，修剪高枝時，要架梯子或爬到樹上操作，或者有的將一只刀連接上固定的一根長桿，另一只刀柄上栓一條繩子，工作時一只手握長桿，另一手用力拉繩子來剪切樹枝，其缺點是費力、笨重、可靠性差、工作效率低而且不安全。

技術實現要素：

本實用新型的目的在于提供一種園林高枝修剪工具，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種園林高枝修剪工具，包括刀蓋、齒輪刀、刀槽、空心桿、主把手和子把手；所述刀蓋設置有加油口、活塞和進枝口；所述加油口設置在刀蓋中間；所述活塞設置在加油口右方；所述進枝口設置在刀蓋左端，外緣向上傾斜；所述齒輪刀通過軸承安裝在刀蓋上，設置有刀片和齒輪；所述刀片設置在齒輪刀外緣；所述齒輪焊接在齒輪刀中間；所述刀槽設置在刀蓋下方；所述空心管連接在刀蓋右端，并設置有單向棘輪；所述單向棘輪設置在空心桿右端，通過傳動鏈與齒輪連接；所述主把手設置在空心桿右下角；所述子把手設置在主把手左端，通過連桿與單向棘輪連接，并設置有彈簧；所述彈簧設置在子把手右下角，與主把手連接。

作為本實用新型進一步的方案：所述刀槽下方設置有出渣口。

作為本實用新型再進一步的方案：所述子把手左面設置有四個弧形槽。

與現有技術相比，本實用新型的有益效果是：

本實用新型的加油口方便給內部機構添加潤滑油，增加齒輪傳動的靈活性，使工作更加省力，保護內部結構不被銹蝕延長使用壽命；所述進枝口方便將樹枝導向齒輪刀處，方便修剪工作；所述齒輪刀刀鋒延逆時針旋轉，能將樹枝卡緊，并輕易的切斷，對于粗樹枝多轉幾圈便能切斷，比傳統剪刀要省力的多；所述出渣口方便將齒輪刀修剪樹枝時產生的碎渣漏出，避免刀蓋內部累計木屑過多影響使用；所述弧形槽方便放置工作人員的手指，使拿握更加舒適，所述彈簧能在子把手扳至到底之后幫助復位，使用更加方便。

附圖說明

圖1為園林高枝修剪工具的結構示意圖。

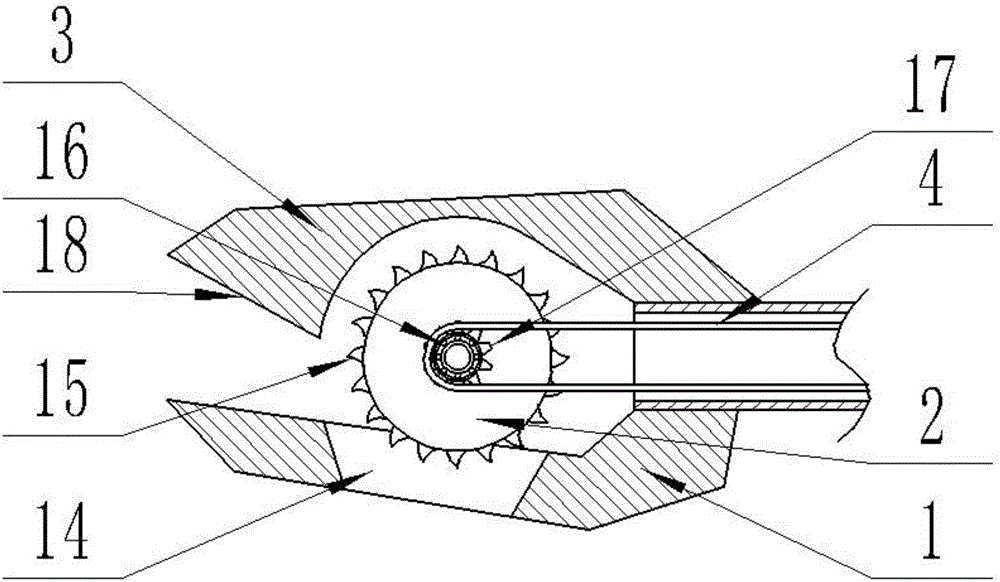

圖2為園林高枝修剪工具中齒輪刀的結構示意圖。

圖中：1-刀槽，2-齒輪刀，3-刀蓋，4-傳動鏈，5-空心管，6-弧形槽，7-子把手，8-主把手，9-彈簧，10-單向棘輪，11-連桿，12-活塞，13-加油口，14-出渣口，15-刀片，16-軸承，17-齒輪，18-進枝口。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種園林高枝修剪工具，包括刀蓋3、齒輪刀2、刀槽1、空心桿5、主把手8和子把手7；所述刀蓋3設置有加油口13、活塞12和進枝口18；所述加油口13設置在刀蓋3中間，方便給內部機構添加潤滑油，增加齒輪17傳動的靈活性，使工作更加省力，保護內部結構不被銹蝕延長使用壽命；所述活塞12設置在加油口13右方，能在平時將加油口13蓋上，防止灰塵等雜物進入機構，不便清理；所述進枝口18設置在刀蓋3左端，外緣向上傾斜，方便將樹枝導向齒輪刀2處，方便修剪工作；所述齒輪刀2通過軸承16安裝在刀蓋3上，設置有刀片15和齒輪17；所述刀片15設置在齒輪刀2外緣，刀鋒延逆時針旋轉，能將樹枝卡緊，并輕易的切斷，對于粗樹枝多轉幾圈便能切斷，比傳統剪刀要省力的多；所述齒輪17焊接在齒輪刀2中間，起帶動齒輪刀2旋轉的作用；所述刀槽1設置在刀蓋3下方，與齒輪刀2配合共同將樹枝剪斷，設置有出渣口14；所述出渣口14設置在刀槽1下方，方便將齒輪刀2修剪樹枝時產生的碎渣漏出，避免刀蓋3內部累計木屑過多影響使用；所述空心管5連接在刀蓋3右端，在修剪樹枝時用另一只手握持，使用更加方便，并設置有單向棘輪10；所述單向棘輪10設置在空心桿5右端，通過傳動鏈4與齒輪17連接，只能逆時針轉動，并帶動齒輪刀2轉動達到切割效果；所述主把手8設置在空心桿5右下角，表面為弧面形，方便工作人員拿握；所述子把手7設置在主把手8左端，通過連桿11與單向棘輪10連接，通過杠桿原理降低帶動單向棘輪10旋轉所需要的力，工作更加省力，并設置有弧形槽6和彈簧9；所述弧形槽6設置為四個，設置在子把手7左面，方便放置工作人員的手指，使拿握更加舒適；所述彈簧9設置在子把手7右下角，與主把手8連接，能在子把手7扳至到底之后幫助復位，使用更加方便。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
