本實用新型涉及一種氣刷式花生摘果裝置。

背景技術：

花生的采摘過程非常耗費人力，需大量人力才能較快地完成采摘，因此，通過機械完成花生采摘一直是業界想要解決的問題。花生摘果機是近幾年才開始推廣應用的一種花生生產機械，花生摘果裝置性能的好壞是決定花生摘果機作業性能好壞的關鍵。目前，半喂入式花生摘果機，既適應對南、北地區采摘尤其是南方地區，同時也適應干、濕花生蔓采摘。半喂入式花生摘果機以其功率消耗小、適應作物范圍廣，具有較強競爭力，但現有半喂入式花生摘果機在摘果效率、摘凈率及莢果破損率等方面還存在較多的問題，新型半喂入式花生摘果裝置的研究與開發對于推廣及促進花生產業機械化發展具有重要的意義。

技術實現要素：

本實用新型要解決的技術問題是提供一種有利于提高摘果率和摘凈率，降低莢果破損率的氣刷式花生摘果裝置。

為解決上述問題，本實用新型采用如下技術方案：

一種氣刷式花生摘果裝置，包括夾持輸送鏈、支架、摘果輥和滾筒軸，所述支架安裝在夾持輸送鏈兩端，所述摘果輥設在支架下方，所述滾筒軸呈中空設置，所述滾筒軸兩端設置有氣管，所述滾筒軸一端設置有軸承、軸承座和鏈輪，所述軸承、軸承座和鏈輪依次從內至外設置，所述摘果輥包括摘果滾筒和出氣槽。

作為優選，所述出氣槽設有一個以上，出氣槽能夠打擊、梳刷花生秧上的莢果。

作為優選，所述出氣槽呈環形陣列分布，保持工作效率高。

作為優選，所述摘果輥設有兩根，保持工作效率高。

作為優選，所述摘果輥與支架活動連接，保持結構運行靈活。

本實用新型的有益效果為：設置的鏈輪能夠帶動摘果滾筒相對滾筒軸轉動，摘果滾筒上出氣槽產生的氣流隨摘果滾筒轉動形成氣刷對花生秧上莢果進行打擊與梳刷，實現摘果過程，打擊、梳刷作用的大小可通過摘果輥轉速及氣室氣流的壓力大小進行調節，有利于提高摘果率和摘凈率，降低莢果破損率。

附圖說明

圖1為本實用新型一種氣刷式花生摘果裝置的結構圖。

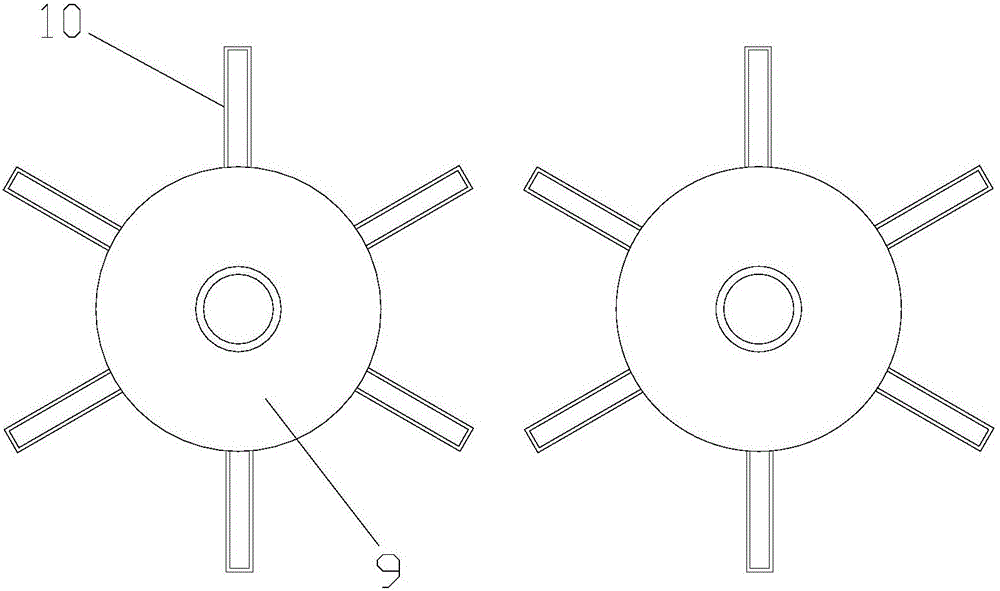

圖2為本實用新型一種氣刷式花生摘果裝置中摘果輥的側視結構圖。

具體實施方式

如圖1和圖2所示，一種氣刷式花生摘果裝置，包括夾持輸送鏈1、支架2、摘果輥3和滾筒軸4，所述支架2安裝在夾持輸送鏈1兩端，所述摘果輥3設在支架2下方，所述滾筒軸4呈中空設置，所述滾筒軸4兩端設置有氣管5，所述滾筒軸4一端設置有軸承6、軸承座7和鏈輪8，所述軸承6、軸承座7和鏈輪8依次從內至外設置，所述摘果輥3包括摘果滾筒9和出氣槽10。

所述出氣槽10設有一個以上，出氣槽10能夠打擊、梳刷花生秧上的莢果。

所述出氣槽10呈環形陣列分布，保持工作效率高。

所述摘果輥3設有兩根，保持工作效率高。

所述摘果輥3與支架2活動連接，保持結構運行靈活。

在使用時，花生秧蔓被直立夾持在夾持輸送鏈1中并隨夾持輸送鏈1前進進入兩摘果輥3間，兩摘果輥3相對轉動通過其上出氣槽10產生的氣流形成氣刷打擊、梳刷花生秧上莢果，并在轉動過程中將莢果從花生秧上摘下。

本實用新型的有益效果為：設置的鏈輪能夠帶動摘果滾筒相對滾筒軸轉動，摘果滾筒上出氣槽產生的氣流隨摘果滾筒轉動形成氣刷對花生秧上莢果進行打擊與梳刷，實現摘果過程，打擊、梳刷作用的大小可通過摘果輥轉速及氣室氣流的壓力大小進行調節，有利于提高摘果率和摘凈率，降低莢果破損率。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。
