本實用新型涉及室內裝飾領域，特別是涉及一種植物壁掛。

背景技術：

隨著生活水平不斷提高，人們?cè)絹?lái)越注重室內裝飾，植物壁掛應運而生。現有的植物壁掛一般包括框體及設置在框體內的植物，大多數植物均為仿真植物，雖然美觀，但自然氣息不足，目前也有在框體內種植真正植物，但此類壁掛內的植物由于生長條件受限，一般不好存活或是管理麻煩，在長期外出家里沒人的情況下，容易死亡。

由此可見，上述現有的植物壁掛在結構與使用上，顯然仍存在有不便與缺陷，而亟待加以進一步改進。如何能創設一種具有自然氣息、方便管理、容易存活的植物壁掛，成為當前極需改進的目標。

技術實現要素：

本實用新型要解決的技術問題是提供一種具有自然氣息、方便管理、容易存活的植物壁掛。

為解決上述技術問題，本實用新型采用如下技術方案：

一種植物壁掛，包括邊框及背板，所述邊框內、背板前設置有基質板，所述基質板上設置有造景區；還包括植物燈及供水部，所述植物燈內置或外置；所述供水部全部?jī)?nèi)置、全部外置或部分內置、部分外置。

進一步地，所述造景區包括與基質板接觸的苔蘚植物層。

進一步地，當所述供水部全部?jī)?nèi)置或部分內置、部分外置時，所述供水部包括設置在邊框內的進水管道及與進水管道連接的多個噴淋頭或補水水管；所述補水水管位于基質板與背板之間，其上設置有多個出水口；所述供水部還包括與進水管道連接的水泵，所述水泵內置或外置；當所述供水部全部外置時，所述供水部包括多個噴淋頭及與噴淋頭連接的水泵。

進一步地，當所述供水部全部?jī)?nèi)置或部分內置、部分外置時，所述邊框內、造景區前面安裝有透光板，所述邊框及透光板內還設置有排風扇。

進一步地，當所述植物燈外置、供水部全部外置時，所述植物燈及供水部的噴淋頭均安裝在滑軌上。

進一步地，所述植物燈和供水部均連接有定時器，由定時器控制開關；或所述植物燈連接有定時器，在所述基質板內設置有濕度探頭，所述濕度探頭連接有濕度感應器，所述濕度感應器連接供水部并控制供水部的開關。

進一步地，所述邊框上安裝有液晶顯示控制器；所述液晶顯示控制器與植物燈的定時器連接，還與供水部的定時器或濕度感應器連接。

進一步地，所述下邊框設置為儲水槽形式，所述儲水槽設置有排水口。

進一步地，所述儲水槽內設置有霧化器，所述霧化器連接有定時器。

進一步地，所述基質板與背板和/或基質板與造景區可拆卸連接。

進一步地，所述邊框及邊框內部分采用多塊拼接形式。

通過采用上述技術方案，本實用新型至少具有以下優點：

1、本實用新型的植物壁掛具有自然氣息，美觀，植物燈、供水部及基質板配合，使其中的植物容易存活，適于在室內裝飾領域推廣應用。

2、造景區采用苔蘚植物層作為基礎層，吸水保水性強，美觀實用。

3、供水部有多種形式可供選擇，靈活多樣，可適應不同需求。

4、通過在造景區前安裝透光板，防止水分蒸發，有利于保水，同時配合排風扇，可以保持壁掛內空氣新鮮適合植物生長。

5、植物燈和供水部可由定時器控制開關，減少了人為看管的麻煩，省時省力；供水部還可采用濕度感應控制，控制更為精準。

6、液晶顯示控制器具有定時功能和顯示濕度功能，方便管理觀察。

7、下邊框設置為儲水槽形式，可接收造景區留下來的多余水分。

8、儲水槽里的水可供霧化器使用，定時霧化，不但可以給植物保濕還可以形成如夢似幻的霧化狀態。

9、基質板與背板、基質板與造景區可拆卸連接，可以做到隨意在邊框里拆裝，實現隨時換景、養景。

10、對于大型植物壁掛，采用拼接形式，方便運輸、安裝。

附圖說明

上述僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，以下結合附圖與具體實施方式對本實用新型作進一步的詳細說明。

圖1是本實用新型具體實施方式中的一種外置噴淋頭、植物燈的植物壁掛結構示意圖；

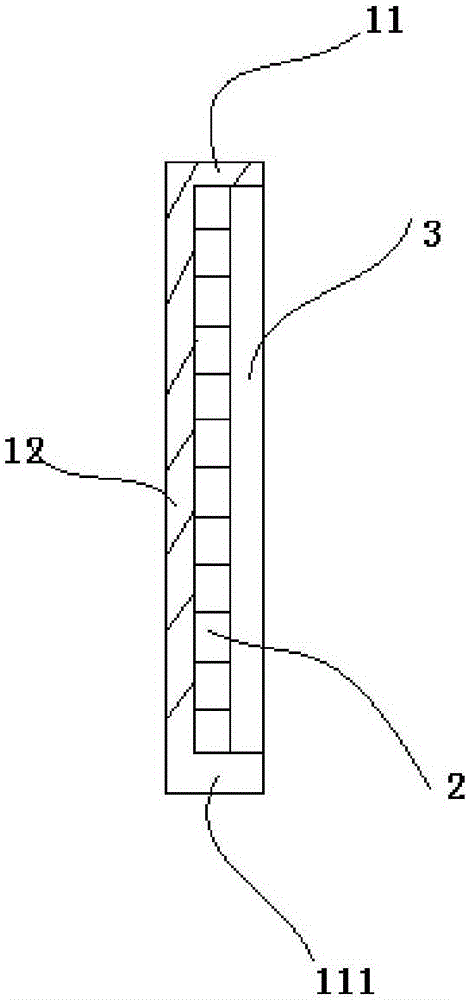

圖2是圖1中的A-A向剖視圖；

圖3是內置補水水管、噴淋頭、植物燈的植物壁掛結構示意圖；

圖4是內置水泵的植物壁掛結構示意圖；

圖5是拼接形式的植物壁掛結構示意圖。

具體實施方式

本實用新型的一種植物壁掛，如圖1-5，尤其是圖2所示，包括邊框11及背板12，邊框11和背板12采用防水材質；邊框11內、背板12前設置有基質板2，基質板2采用吸水性、保水性較強的材料，基質板2上設置有造景區3；造景區3包括附著在基質板2上的苔蘚植物層，以苔蘚植物層為背景，造景區3可以沉木、石頭等素材裝飾造景，以美觀植物點綴。

為了滿足植物生長需求，植物壁掛設置有植物燈4及供水部。植物燈4可采用內置或外置；供水部可采用全部?jī)?nèi)置、全部外置或部分內置、部分外置。

如圖1、2所示，為植物燈、供水部全部外置的植物壁掛，此時，邊框11可采用簡易邊框。供水部包括多個噴淋頭51及與噴淋頭51連接的水泵(圖中未示出)。使用時，水泵可通過純水機連接自來水管。噴淋頭51和植物燈4通過一條或兩條滑軌6安裝在邊框11上方，滑軌6的設置可方便植物燈4、噴淋頭51間距調節。當然噴淋頭51和植物燈4也可通過普通固定形式固定。植物燈4和供水部的水泵均連接有定時器(圖中未示出)，由定時器控制開關，實現定時開燈、定時噴水，以保持植物生長。下邊框可設置為儲水槽111，形成微型水池，接收苔蘚留下來的多余的水分，儲水槽111內可種植植物點綴壁掛，也可安裝小型霧化器，小型霧化器連接定時器，定時噴霧。在儲水槽111上還設置有排水口112，方便存水較多的情況下進行排水。

上述基質板2與背板12、基質板2與造景區3可拆卸連接，通過上述設置，可以做到隨意在邊框11里拆裝，實現隨時換景、養景。邊框11也可設置成各種形狀，如長方形、正方形、圓形、橢圓形等等。

如圖5所示，對于大型植物壁掛，邊框11及邊框11內部分采用多塊拼接形式，方便運輸、安裝。

如圖3所示，為植物燈內置、供水部部分內置、部分外置的植物壁掛。其中植物燈4從上邊框向下伸出，其線路可以在任意邊框外邊出來。供水部包括設置在邊框11內的進水管道52及與進水管道52連接的多個噴淋頭51或補水水管53；噴淋頭51和補水水管53可只設置其一，補水水管53位于基質板與背板之間，其上設置有多個出水口54；噴淋頭51也從上邊框向下伸出。供水部還包括與進水管道52連接的水泵，此結構中水泵外置(圖中未示出)；其余結構均可同植物燈、供水部全部外置的植物壁掛。

如圖4所示，為設置有內置水泵(供水部全部?jī)?nèi)置)、液晶顯示控制器的植物壁掛。由于進水管道52、補水水管52與噴淋頭51、植物燈4與圖3一樣，圖4中不再顯示。其中水泵55的出水端與噴淋頭或補水水管連接，進水端與下面的進水管道連接，在水泵55的進水端還設置有電動止回閥。在基質板內設置有濕度探頭71，濕度探頭71連接有濕度感應器72，濕度感應器72連接供水部的水泵55，可根據濕度探頭71探測的濕度來控制水泵55運行，如濕度不夠60％，水泵55運行，達到90％，水泵55停止。液晶顯示控制器8與植物燈的定時器連接，根據需要輸入指令調節時間，進行定時控制。當供水部的水泵55由濕度感應器72控制時，液晶顯示控制器8也與濕度感應器72連接，顯示濕度。圖3所示的的植物壁掛也可設置有液晶顯示控制器，植物燈的定時器、供水部的定時器均與其連接，進行定時控制。

另外，當供水部全部?jī)?nèi)置或部分內置、部分外置時，邊框11內、造景區3前面可安裝有透光板，透光板可采用玻璃或其他任何透光效果好的材質，邊框11及透光板內還設置有排風扇。通過在造景區3前安裝透光板，防止水分蒸發，有利于保水，同時配合排風扇進行換氣，可以保持壁掛內空氣新鮮適合植物生長。

以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型作任何形式上的限制，本領域技術人員利用上述揭示的技術內容做出些許簡單修改、等同變化或修飾，均落在本實用新型的保護范圍內。
