本實用新型涉及現代農業裝備與信息化技術領域，具體涉及一種懸浮割草機機頭。

背景技術：

割草機又稱除草機、剪草機、鏟草機等，目前市場上的割草機分為大型割草機和小型手提割草機，手提割草機在工作時，尾部的汽油發動機背負在操作者身上，操作者手握手柄以控制切割的方向，操作人員需要經過一定的培訓才能上崗，但由于割刀的切割方向由人的手來控制，容易出現切割不平整、高低不平、反復切割等問題，另外，長時間手持，會消耗體力，降低工作效率。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供一種可懸浮且輕松控制的懸浮割草機機頭。

本實用新型解決其技術問題是采取以下技術方案實現的：

一種懸浮割草機機頭，包括懸浮裝置、保護罩、割刀和連桿，所述懸浮裝置包括懸浮罩、懸浮底板和風扇，懸浮割草機機頭還包括測距電眼，所述懸浮罩上設有進風口，所述懸浮底板上設有透孔，所述保護罩上設有網孔，所述連桿內設有控制器、風扇驅動電機和割刀驅動電機，所述連桿之間由萬向節連接，所述連桿與所述保護罩之間設有墊板，所述保護罩活動連接于所述墊板上，所述懸浮裝置置于所述保護罩內固定連接于所述墊板上，所述懸浮裝置內部設有風扇驅動桿，所述風扇驅動桿一端連接所述風扇驅動電機，另一端連接所述風扇，所述風扇驅動桿內部設有割刀驅動桿，所述割刀驅動桿一端連接所述割刀驅動電機，另一端連接所述測距電眼，所述割刀固定連接于所述割刀驅動桿底部末端，所述控制器連接所述風扇驅動電機、割刀驅動電機和測距電眼。

在上述懸浮割草機機頭中，進一步的，所述進風口均勻分布于所述懸浮罩頂部，所述透孔均勻分布于所述懸浮底板邊緣。

在上述懸浮割草機機頭中，進一步的，所述割刀驅動桿的長度大于所述風扇驅動桿的長度。

在上述懸浮割草機機頭中，進一步的，所述保護罩的高度與所述割刀驅動桿的長度一致。

在上述懸浮割草機機頭中，進一步的，所述保護罩可拆卸。

在上述懸浮割草機機頭中，進一步的，所述連桿內部為中空結構。

本實用新型的優點和積極效果是：

1、本實用新型設置的控制器可根據測距電眼測得的高度控制懸浮裝置頂起的高度，從而控制機頭的切割高度，實現自動調整切割高度的功能。

2、本實用新型設置的懸浮裝置可以將機頭頂起，使用者在操作時無需用力，只需控制好切割方向即可。

3、本實用新型的機頭和連桿之間設有萬向節，不同身高的使用者均可方便操作。

4、本實用新型設有可拆卸保護罩，裝上保護罩可以有效避免切割后的草弄臟使用者，卸下保護罩可以增大切割范圍。

附圖說明

以下將結合附圖和實施例來對本實用新型的技術方案作進一步的詳細描述，但是應當知道，這些附圖僅是為解釋目的而設計的，因此不作為本實用新型范圍的限定。此外，除非特別指出，這些附圖僅意在概念性地說明此處描述的結構構造，而不必要依比例進行繪制。

圖1是實施例的結構示意圖；

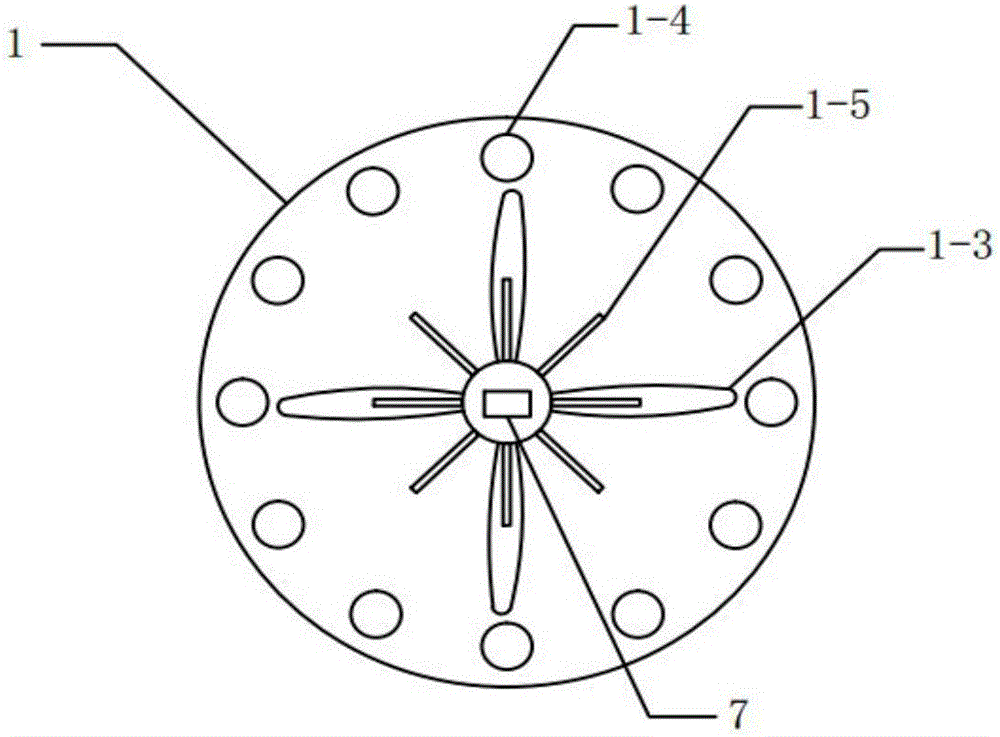

圖2是實施例中懸浮裝置的結構示意圖；

圖3是實施例中保護罩的結構示意圖。

圖中：

1.懸浮裝置、1-1.懸浮罩、1-2.懸浮底板、1-3.風扇、1-4.透孔、1-5.進風口、2.保護罩、2-1.網孔、3.割刀、4.測距電眼、5.割刀驅動桿、6.風扇驅動桿、7.風扇驅動電機、8.割刀驅動電機、9.控制器、10.墊板、11.萬向節、12.連桿

具體實施方式

首先，需要說明的是，以下將以示例方式來具體說明本實用新型的懸浮割草機機頭的具體結構、特點和優點等，然而所有的描述僅是用來進行說明的，而不應將其理解為對本實用新型形成任何限制。此外，在本文所提及各實施例中予以描述或隱含的任意單個技術特征，或者被顯示或隱含在各附圖中的任意單個技術特征，仍然可在這些技術特征(或其等同物)之間繼續進行任意組合或刪減，從而獲得可能未在本文中直接提及的本實用新型的更多其他實施例。另外，為了簡化圖面起見，相同或相類似的技術特征在同一附圖中可能僅在一處進行標示。

如圖1、圖2和圖3所示，一種懸浮割草機機頭，包括懸浮裝置1、保護罩2、割刀3和連桿12，懸浮裝置1包括懸浮罩1-1、懸浮底板1-2和風扇1-3，懸浮割草機機頭還包括測距電眼4，懸浮罩1-1上設有進風口1-5，懸浮底板1-2上設有透孔1-4，保護罩2上設有網孔2-1，連桿12內設有控制器9、風扇驅動電機7和割刀驅動電機8，連桿12之間由萬向節11連接，連桿12與保護罩2之間設有墊板10，保護罩2活動連接于墊板10上，懸浮裝置1置于保護罩2內固定連接于墊板10上，懸浮裝置1內部設有風扇驅動桿6，風扇驅動桿6一端連接風扇驅動電機7，另一端連接風扇1-3，風扇驅動桿6內部設有割刀驅動桿5，割刀驅動桿5一端連接割刀驅動電機8，另一端連接測距電眼4，割刀3固定連接于割刀驅動桿5底部末端，控制器9連接風扇驅動電機7、割刀驅動電機8和測距電眼4。

進風口1-5均勻分布于懸浮罩1-1頂部，透孔1-4均勻分布于懸浮底板1-2邊緣，割刀驅動桿5的長度大于風扇驅動桿6的長度，保護罩2的高度與割刀驅動桿5的長度一致，保護罩2可拆卸，連桿12內部為中空結構。

具體工作過程為：控制器9控制風扇驅動電機7啟動，風扇驅動桿6帶動風扇1-3旋轉，氣流由進風口1-5吸入，氣流與懸浮底板1-2橫截面積垂直，懸浮底板1-2將風扇1-3帶動的氣流阻擋換向，換向后的氣流貼懸浮罩1-1內部流動，產生氣流后懸浮裝置1自然懸浮，測距電眼4測量割草高度至控制器9，控制器9控制風扇1-3旋轉速度從而控制懸浮高度。

本實施例中的控制器可根據測距電眼測得的高度控制懸浮裝置頂起的高度，控制機頭的切割高度，實現自動調整切割高度的功能，使用者在操作時無需用力，只需控制好切割方向即可，并且適用于不同身高的使用者，方便操作，提高加工效率。

以上實施例對本實用新型進行了詳細說明，但所述內容僅為本實用新型的較佳實施例，不能被認為用于限定本實用新型的實施范圍。凡依本實用新型申請范圍所作的均等變化與改進等，均應仍歸屬于本實用新型的專利涵蓋范圍之內。
