本實用新型涉及一種建筑屋頂綠色遮陽結構。

背景技術：

對于建筑物而言，很大一部分熱量通過陽光照射由屋頂傳入室內，若屋頂的隔熱效果不佳，將造成室內熱環境不穩定，同時需要耗費能源進行維護?，F有的屋面隔熱方式通常是在屋面安裝保溫隔熱層和通風間層，雖然減少屋頂熱量傳入室內，但增加了屋面荷載；此外還有用在屋頂添加篷布的遮陽結構，但當風力較大時，篷布會兜風且不穩定，存在安全隱患。

屋面種植是一種新型屋頂遮陽形式，通過在屋頂遮陽構架種植綠色植物避免陽光直射屋面，利用植物的蒸騰作用降低周圍空氣溫度，同時遮陽層與屋頂之間的空氣對流帶走部分熱量，從而達到室內降溫效果。上述遮陽結構對屋面的防水和安全性要求較高，同時遮陽結構自身需要具備較好的穩定性和結構柔性。因此，開發一種輕質、便捷、安全的屋頂綠色遮陽結果是屋面種植技術推廣應用的重點。

技術實現要素：

本實用新型的目的在于提出一種建筑屋頂綠色遮陽結構，其技術方案如下所示：所述建筑屋頂設有女兒墻：包括若干個連接件、構架和用于種植攀爬類植物的繩索網，所述構架的邊沿豎直方向設有若干個連桿，該連桿通過所述連接件與所述女兒墻裝接在一起，并形成架空的支架；所述繩索網搭設于所述構架。

女兒墻是建筑物屋頂四周的矮墻，主要作用除維護安全外，亦會在底處施作防水壓磚收頭，以避免防水層滲水、或是屋頂雨水漫流。

作為一種優選，所述連接件的一端預埋于所述女兒墻內，另一端設有供所述連桿套接的卡環。

作為一種優選，所述構架具有沿二個方向交叉的橫桿，并通過該交叉的橫桿形成網狀支撐結構。

作為一種優選，所述女兒墻為現澆鋼筋混凝土結構。

作為一種優選，所述構架為木質材料。

作為一種優選，所述構架包括水平交錯的頂架，所述頂架與所述連桿支架互相榫接。

本實用新型的有益效果是：通過構件與屋頂的女兒墻配合裝接在一起，并在構架上搭設繩索網，攀爬類植物能通過該繩索網遍布所述構架，并形成綠色遮陽結構；隔熱效果好，且不增加屋頂的荷載，節能環保；當遮陽結構需要拆除時，僅需將連桿由女兒墻中嵌套的連接件中脫出，即可拆除，簡單方便。

以下結合附圖及實施例對本實用新型作進一步詳細說明；但本實用新型的一種建筑屋頂綠色遮陽結構不局限于實施例。

附圖說明

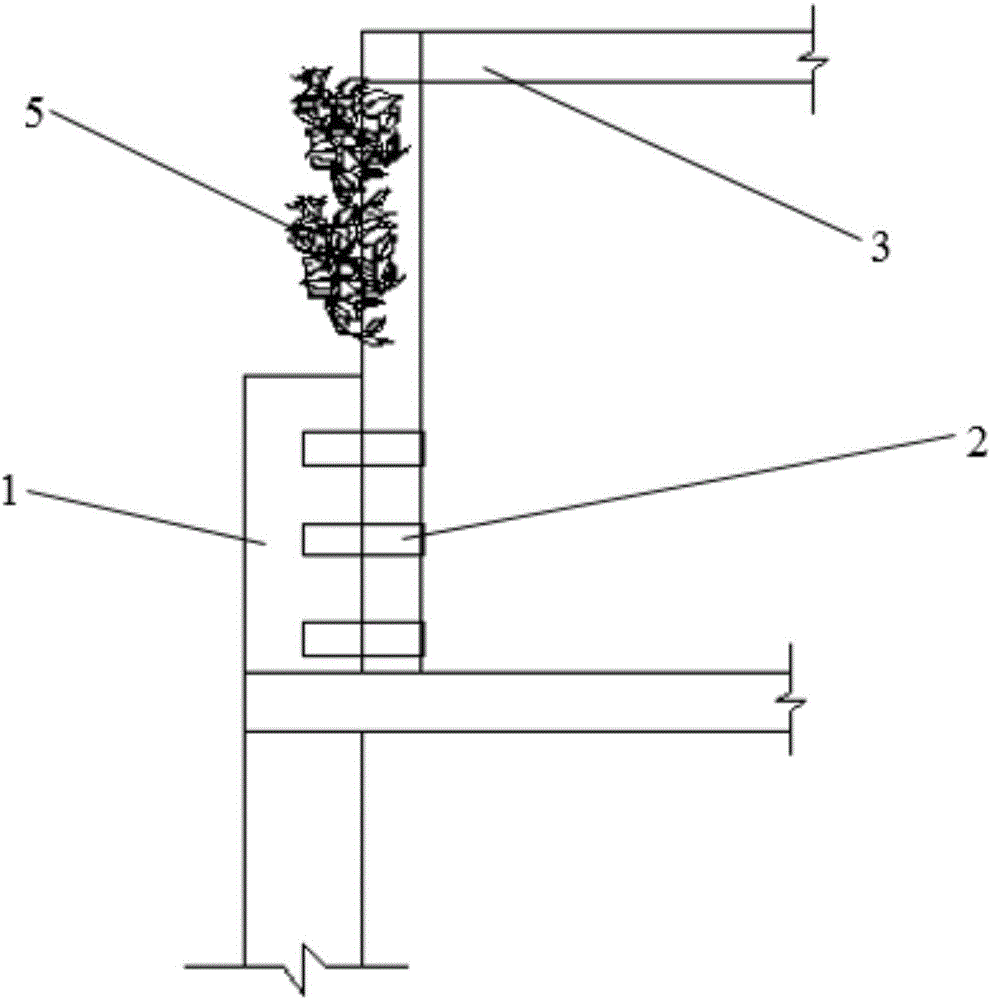

圖1是本實用新型的結構示意圖；

圖2是本實用新型的安裝配合示意圖。

圖中1為女兒墻、2為連接件、3為構架、4為繩索網、5為植物。

具體實施方式

實施例：

參見圖1至圖2所示，本實用新型的一種建筑屋頂綠色遮陽結構，所述建筑屋頂設有女兒墻1；包括若干個連接件2、構架3和用于種植攀爬類植物5的繩索網4，所述構架3的邊沿豎直方向設有若干個連桿，該連桿通過所述連接件2與所述女兒墻1裝接在一起，并形成架空的支架；所述繩索網4搭設于所述構架3。

所述女兒墻1為現澆鋼筋混凝土結構。所述女兒墻1的高度在1m左右，所述連桿沿女兒墻1分布，相互之間的間隔大約在3m左右。

所述繩索網4可用于種植攀爬類植物5，并形成植物5的遮蔽涼棚。所述植物5采用葉面積較大且枝葉藤蔓稠密的攀爬類植物5，如葡萄、牽?；?、常春藤、爬山虎等。按照繩索網4搭設需要遮陽的地方進行攀爬，避免一些屋頂太陽能設備或需要陽光照射的地方因植物遮陽帶來不利的影響，可覆蓋全部屋面，亦可僅在頂層主要使用房間如臥室、起居室等部分屋面搭設，保證夏季防曬隔熱效果。

所述連接件2的一端預埋于所述女兒墻1內，另一端設有供所述連桿套接的卡環。

所述構架3具有沿二個方向交叉的橫桿，并通過該交叉的橫桿形成網狀支撐結構。

所述構架3為木質材料。所述構架3包括水平交錯的頂架，所述頂架與所述連桿支架互相榫接?？筛鶕枰`活布置，無需擔心種植屋面的帶來的防水問題，同時此種綠色遮陽結構對梁板結構不產生太大的影響，避免傳統隔熱層荷載過大，同時結構建造成本低，節能環保，可廣泛推廣使用。

上述實施例僅用來進一步說明本實用新型的一種建筑屋頂綠色遮陽結構，但本實用新型并不局限于實施例，凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均落入本實用新型技術方案的保護范圍內。
