本實用新型涉及鋪膜機械技術領域，尤其涉及一種鹽堿地土壤隔斷鋪膜機械。

背景技術：

我國鹽堿土面積大、分布廣，根據農業部組織的第二次全國土壤普查資料統計，除濱海灘涂外，我國鹽漬土面積有5.2億畝。其中鹽土2.4億畝堿土1299.91萬畝，各類鹽化、堿化土壤為2.7億畝。

為了對這些鹽堿地加以利用，人們開展了很多針對鹽堿地的改良研究，發展出了水利改良法、土壤改良劑等多種方法，但由于鹽堿土具有較大的深度，上層土壤中的鹽堿減少后，下層土壤中的鹽堿會在毛細作用下上移補充，使得改良效果不佳，為此我們設計出一種鹽堿地土壤隔斷鋪膜機械，來解決上述問題。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種鹽堿地土壤隔斷鋪膜機械。

為了實現上述目的，本實用新型采用了如下技術方案：

一種鹽堿地土壤隔斷鋪膜機械，包括上鋪膜組和下鋪膜組，所述下鋪膜組焊接在底板上，所述底板的兩側均安裝有兩個支撐柱，所述支撐柱的底部設置有安裝座，所述支撐柱通過安裝座與底板螺接，所述支撐柱上設置有固定孔，所述上鋪膜組和下鋪膜組均包括上鋼板和下鋼板，所述上鋪膜組和下鋪膜組均為一端開口，一段閉口，所述上 鋼板和下鋼板之間留有中空腔，所述中空腔靠近閉口的一端設置有輥軸，所述輥軸上卷有薄膜，且未卷在輥軸上的薄膜呈“S”折疊鋪設在中空腔內，所述上鋪膜組和下鋪膜組閉口端的外側通過鎖緊螺絲連接有切割刀具，所述切割刀具包括弧形防護罩，且弧形防護罩內設置有旋轉刀帶，旋轉刀帶上設置有橫向切割刀片，旋轉刀帶通過轉軸連接有驅動裝置，驅動裝置設置于上鋪膜組和下鋪膜組的兩側，所述上鋪膜組的兩側均設置有兩根固定桿，所述固定桿與固定孔連接，所述底板通過鎖緊螺絲連接有牽引框的下端橫桿，所述牽引框的上端橫桿通過鎖緊螺絲與同側的兩根支撐柱連接，所述牽引框鉸接有牽引桿，所述牽引桿遠離牽引框的一端焊接有連接裝置。

優選的，所述牽引框包括左框架和右框架。

優選的，所述上鋪膜組上同側兩根固定桿的設置距離與同側兩根支撐柱上固定孔的距離相等。

優選的，所述上鋼板的長度為40-45cm，下鋼板的長度為45-50cm。

優選的，所述上鋪膜組的下鋼板底部與下鋪膜組上鋼板的頂部之間距離為10cm。

與現有技術相比，本實用新型的有益效果是：本實用新型中機器一直在土壤內部水平切割，慢慢向前，上鋪膜組與下鋪膜組內的薄膜逐漸鋪開，隔斷上下土壤，切割分兩層同時進行，使得土壤最終被兩層薄膜分為三層，下層為被隔斷層，上層為改良種植層，中層為兩個薄膜夾層，此種機械結構有效地將土壤分割開來，使得下層土壤中的 鹽堿成分無法上移，將非常有利于上層種植土壤層的土壤改良。

附圖說明

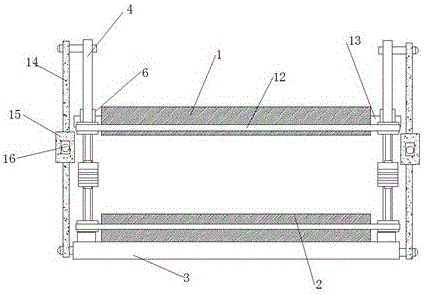

圖1為本實用新型提出的一種鹽堿地土壤隔斷鋪膜機械的結構示意圖；

圖2為本實用新型的正面示意圖。

圖中：1上鋪膜組、2下鋪膜組、3底板、4支撐柱、5安裝座、6固定孔、7上鋼板、8下鋼板、9中空腔、10薄膜、11輥軸、12切割刀具、13固定桿、14牽引框、15牽引桿、16連接裝置。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-2，一種鹽堿地土壤隔斷鋪膜機械，包括上鋪膜組1和下鋪膜組2，下鋪膜組2焊接在底板3上，底板3的兩側均安裝有兩個支撐柱4，支撐柱4的底部設置有安裝座5，支撐柱4通過安裝座5與底板3螺接，支撐柱4上設置有固定孔6，上鋪膜組1和下鋪膜組2均包括上鋼板7和下鋼板8，上鋼板的長度為40-45cm，下鋼板的長度為45-50cm，上鋪膜組的下鋼板底部與下鋪膜組上鋼板的頂部之間距離為10cm，上鋪膜組1和下鋪膜組2均為一端開口，一段閉口，上鋼板7和下鋼板8之間留有中空腔9，中空腔9靠近閉口的一端設置有輥軸11，輥軸11上卷有薄膜10，且未卷在輥軸11上的薄膜10呈“S”折疊鋪設在中空腔9內，上鋪膜組1和下鋪膜組2閉口 端的外側通過鎖緊螺絲連接有切割刀具12，所述切割刀具12包括弧形防護罩，且弧形防護罩內設置有旋轉刀帶，旋轉刀帶上設置有橫向切割刀片，旋轉刀帶通過轉軸連接有驅動裝置，驅動裝置設置于上鋪膜組1和下鋪膜組2的兩側，上鋪膜組1的兩側均設置有兩根固定桿13，上鋪膜組上同側兩根固定桿的設置距離與同側兩根支撐柱上固定孔的距離相等，固定桿13與固定孔6連接，底板3通過鎖緊螺絲連接有牽引框14的下端橫桿，牽引框包括左框架和右框架，牽引框14的上端橫桿通過鎖緊螺絲與同側的兩根支撐柱4連接，牽引框14鉸接有牽引桿15，牽引桿15遠離牽引框14的一端焊接有連接裝置16。

本實用新型由大功率拖拉機帶動，兩組切割刀具12在一定深度水平割開土層，隨后上鋪膜組1和下鋪膜組2跟隨進入土層，上鋪膜組1和下鋪膜組2的前段閉口，后端開口，薄膜10在其內部的輥軸11上儲存，上鋼板7略短使得薄膜10露出少部分，切割開始后從上鋪膜組1和下鋪膜組2后端鋪出，機器一直在土壤內部水平切割，慢慢向前，薄膜10逐漸鋪開，隔斷上下土壤，切割分兩層同時進行，使得土壤最終被兩層薄膜10分為3層，下層為被隔斷層，上層為改良種植層，中層為兩個薄膜夾層。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
