本實用新型屬于糧庫用品技術領域，特指一種防潮透氣踏糧板。

背景技術：
：

糧庫是用來堆放糧食的建筑物。為了方便人在糧食表面行走，一般需要在糧食上層表面放置踏糧板。現有的踏糧板一般是泡沫塑料板或空心的板等，具有不透氣的缺點。由于日夜溫差較大，這種踏糧板長期覆蓋在糧食表面，糧食蒸發的水蒸汽會在該踏糧板的底平面結霧，形成水珠，同時，糧食發散的熱量也排不掉，當溫度達到一定程度時，各種微生物尤其是霉菌便大量繁殖并產生有毒物質，最終導致糧食發霉。因此，在完成工作后，為了防止糧食發霉，需要及時地將踏糧板收掉，在下次工作時重新鋪設，非常不方便。

再者，由于踏糧板的尺寸是固定的，在使用時，會將踏糧板平鋪在糧食表面，由于踏糧板與踏糧板之間沒有連接，在使用時會出現移位的現象，造成一定的不便。

技術實現要素：
：

本實用新型的目的是提供一種通風良好、結構簡單、踏糧板與踏糧板之間連接牢固、方便的防潮透氣踏糧板。

本實用新型是這樣實現的：

一種防潮透氣踏糧板，包括有板體，在板體上布滿有透氣孔；在板體的四周設置有在踏糧板平鋪時用于踏糧板與踏糧板之間連接的連接機構。

在上述技術方案中，所述板體的外邊沿向下延伸形成有側板，連接結構設置在側板上。

在上述技術方案中，所述連接機構包括設置在其中一個側板上一個以上的連接件及設置在其余側板上一個以上的接口。

在上述技術方案中，所述連接件設置在側板一上，且間隔設置有兩個，相應的與側板一相對設置的側板二上設置有與連接件一一對應的兩個接口，在側板一、側板二之間的側板三、側板四上設置有一組以上的接口組，每組連接組部包括有兩個接口。

在上述技術方案中，兩兩相鄰的接口之間的距離與兩個連接件之間的距離相匹配。

在上述技術方案中，所述連接件包括一柱體，柱體的外柱面通過連接板與側板連接。

在上述技術方案中，所述接口包括一凹腔，該凹腔能容納柱體，在凹腔一側的側板上設置有條形開口，連接件與接口連接時，連接件的柱體設置在凹腔后并往條形開口推使得柱體位于側板內壁，連接板位于條形開口內。

在上述技術方案中，所述板體的外邊沿設置有一圈下凹，下凹與板體上平面形成臺階。

在上述技術方案中，所述透氣孔的上端與板體之間倒角。

本實用新型相比現有技術突出的優點是：

1、本實用新型設置的連接機構可以在踏糧板平鋪是進行連接，連接快速、方便、牢固，連接后的踏糧板不會隨意移動；

2、本實用新型的透氣孔，糧食蒸發的水蒸汽能從透氣孔中蒸發，熱量也能散發，具有防霉、防潮的效果；

3、本實用新型通風效果好，可以長期放置在糧食表面，無需移走，節約了勞動力；

4、本實用新型可以相互疊加在臺階面上，連接牢固，便于運輸與搬運；

5、本實用新型為塑料材料制成，不易腐蝕，在對糧食進行熏蒸時也無需移走；

6、本實用新型的透氣孔與板體之間設置有倒圓角，糧食不易卡在透氣孔內，方便清理。

附圖說明：

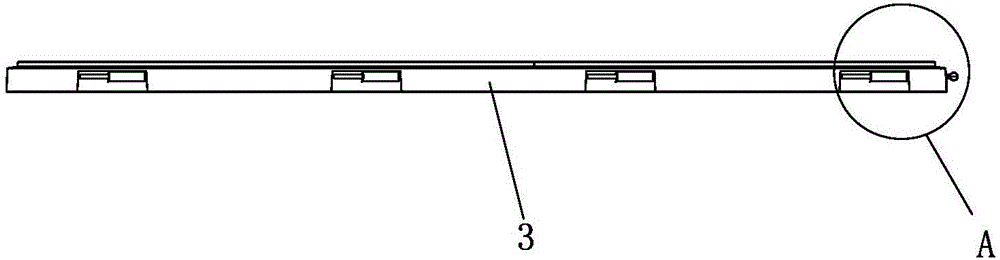

圖1是本實用新型的主視圖；

圖2是本實用新型的仰視圖；

圖3是圖2的A部放大示意圖；

圖4是本實用新型的連接件與接口連接后的示意圖；

圖5是本實用新型的踏糧板與踏糧板之間連接的示意圖之一；

圖6是本實用新型的踏糧板與踏糧板之間連接的示意圖之二；

圖7是本實用新型的反面立體示意圖；

圖8是圖7的B部放大示意圖。

具體實施方式：

下面以具體實施例對本實用新型作進一步描述，參見圖1—8：

一種防潮透氣踏糧板，包括有板體1，在板體上布滿有透氣孔2。透氣孔2提高通風性能，糧食蒸發的水蒸汽能從透氣孔2中蒸發，熱量也能散發，具有防霉、防潮的效果。在板體1的四周設置有在踏糧板平鋪時用于踏糧板與踏糧板之間連接的連接機構。

本實用新型的透氣孔2成行成列均勻分布。且透氣孔2與板體1之間設置有倒角，使透氣孔2的口部圓潤，糧食不易卡在透氣孔2內，易于清理。

所述板體1的外邊沿向下延伸形成有側板。側板在使用過程中插入糧食中，提高摩擦力，使踏糧板不易產生位移，同時也具有加強板體1強度的效果。所述連接機構設置在側板上。

具體地，所述連接機構包括設置在其中一個側板上一個以上的連接件4及設置在其余側板上一個以上的接口5。

進一步地，連接件4設置在側板一6上，且間隔設置有兩個，相應的與側板一6相對設置的側板二16上設置有與連接件4一一對應的兩個接口5，在側板一6、側板二16之間的側板三3、側板四上設置有一組以上的接口組，每組連接組部包括有兩個接口5。

連接件4、接口5的數量可以根據實際情況進行設計。

其中，兩兩相鄰的接口5之間的距離與兩個連接件4之間的距離相匹配。也就是說，兩個連接件4可以連接在任意兩個相鄰的接口5上。

進一步地，所述連接件4包括一柱體7，柱體7的外柱面通過連接板8與側板連接。一般情況下，連接件4與側板為一體成型結構。

相應地，所述接口5包括一凹腔9，該凹腔能容納柱體7，在凹腔9一側的側板上設置有條形開口10。

連接件4與接口5連接時，連接件4的柱體7設置在凹腔9后并往條形開口10推使得柱體7位于側板內壁，連接板8位于條形開口10內。連接后就不易分離。

拆卸時，將連接件4往凹腔9方向推，最終使柱體7位于凹腔9內，連接板8離開條形開口10，便實現了連接件4與接口5的分離。

連接件4、接口5除了上述結構，也可以采用凸柱與插孔的方式。

在上述技術方案中，所述板體1的外邊沿設置有一圈下凹11，下凹11與板體1上平面形成臺階。可以將上一張踏糧板的側板設置在下凹11上進行疊加，連接牢固，便于運輸與搬運。

本實用新型的所有部件均為塑料材料制成。一般采用的是PP，也可以是其他材質。塑料材料制成，不易腐蝕，在對糧食進行熏蒸時也無需移走。

為了加強連接強度，所述板體1底平面與側板的交接處間隔設置有若干個加強板12。

為了提高透氣孔2的強度，所述透氣孔2的邊沿向下延伸有加強凸起13。

透氣孔2是橢圓形孔或方形孔，也可以是其他形狀的孔，根據實際情況進行設計。透氣孔2可以是斜著設置的，如圖1、5、6所示，也可以是成行成列排列，如圖7、8所示。

進一步地，兩兩相鄰的加強凸起13之間通過加強凸筋14連接。

為了進一步加強強度，所述板體1底平面交錯設置有加強筋15。加強筋15縱橫交錯設置，加強筋15的兩端分別連接在相應的側板上，強度高，質量可靠。加強筋15也可以傾斜交錯設置，根據透氣孔2的排列方式進行設置。

本實用新型的使用方法：

將本實用新型鋪設在糧食表面。需要連接的踏糧板之間通過連接件4與接口5連接。

上述實施例僅為本實用新型的較佳實施例之一，并非以此限制本實用新型的實施范圍，故：凡依本實用新型的形狀、結構、原理所做的等效變化，均應涵蓋于本實用新型的保護范圍之內。
