本實用新型涉及循環水處理設備技術領域，具體為一種水生飛龍飼料全封閉循環水養殖裝置。

背景技術：

目前，為了提高飛龍的營養價值，現今飼養人員對飛龍飼料進行了更改，增加了水產飼料，水產養殖技術由傳統模式正在向工業化養殖轉變，在工業化養殖過程中，最重要的一個新技術就是循環水養殖技術。循環水養魚系統的核心是養殖水處理系統，并且圍繞水處理系統，建立適合循環水養殖情況下的魚病防疫和治療系統。在養殖水中，污染物質主要來源于魚類分泌排泄物和餌料殘留，包括有碳、氮、磷、硫四種主要元素，循環水養殖中最難處理的是氮元素。通常污水中CO，在排放之前，常常高出溶解氧飽和值的幾倍，所以污水處理的整個流程，始終伴隨厭氧環境，可以實現完全的脫氮。但是在養殖水處理過程中，由于缺乏厭氧環境，研究指出沒有明顯的脫氮反應存在，在從 NH4 + 轉化為NO、再轉化為NO2的過程，需要消耗氧氣， pH也會相應產生變化。但是目前的循環水處理系統由于停留時間的限制，往往滿足不了硝化細菌脫氮的最佳條件，達不到完全脫氮的效果。在這種情況下，養殖水經過處理后仍然含有氮元素，雖然 NO 對于魚類的毒性作用不是特別大，但是長期積累，也會對于魚類造成危害，最終導致養殖過程沒有辦法真正實現養殖水的循環使用。所以，市場上亟需提供一種有效除氮供氧的循環水養殖裝置。

技術實現要素：

本實用新型的目的在于提供一種水生飛龍飼料全封閉循環水養殖裝置，以解決上述背景技術中提出的問題，所具有的有益效果是；本實用新型結構設計新穎，有效地解決了養殖水處理過程中的氮元素累積問題，保證了生物脫氮完全，實現真正的循環水養殖的養殖水二次過濾裝置，節約了水資源、減少了污染。

為實現上述目的，本實用新型提供如下技術方案：一種水生飛龍飼料全封閉循環水養殖裝置，包括循環水泵、水位測量儀、筒體、投料口和進水管，所述循環水泵設置在筒體的左側，且循環水泵與筒體之間通過出水管密封連接，所述循環水泵的左側安裝有排水管，且排水管穿過閥蓋設置在筒體內，所述出水管上安裝有空氣管，且空氣管上設置有單向閥，所述水位測量儀設置在筒體的底部，且水位測量儀與筒體之間通過固定件固定連接，所述筒體自上而下依次設置為過濾裝置、生化棉、養殖倉和微生物濾床，且筒體的右下方設置有氮處理裝置，所述投料口設置在養殖倉的右側，所述進水管設置在筒體的右側，且進水管與筒體的連接處設置有密封墊圈。

優選的，所述循環水泵設置在底座上，且循環水泵與底座之間通過螺栓固定連接。

優選的，所述排水管上設置有溢流閥。

優選的，所述過濾裝置是由濾網、吸緊邊和鎖緊件組成。

優選的，所述微生物濾床上均勻設置有通氣孔。

與現有技術相比，本實用新型的有益效果是：該裝置結構設計新穎，有效地解決了養殖水處理過程中的氮元素累積問題，保證了生物脫氮完全，實現了真正的循環水養殖裝置二次過濾，節約了水資源、減少了污染，投料口的設計可有效的往養殖倉送料，并且，該裝置能夠使養殖水經過沉淀過濾、生物、微生物分解、吸附，在生物養殖系統中循環使用，循環凈化處理完全達到系統全封閉、廢水零排放、環保、節能新標準，循環水泵利用負壓作用從空氣管吸入氣體，使氣體與液體充分溶解。

附圖說明

圖1為本實用新型的結構示意圖；

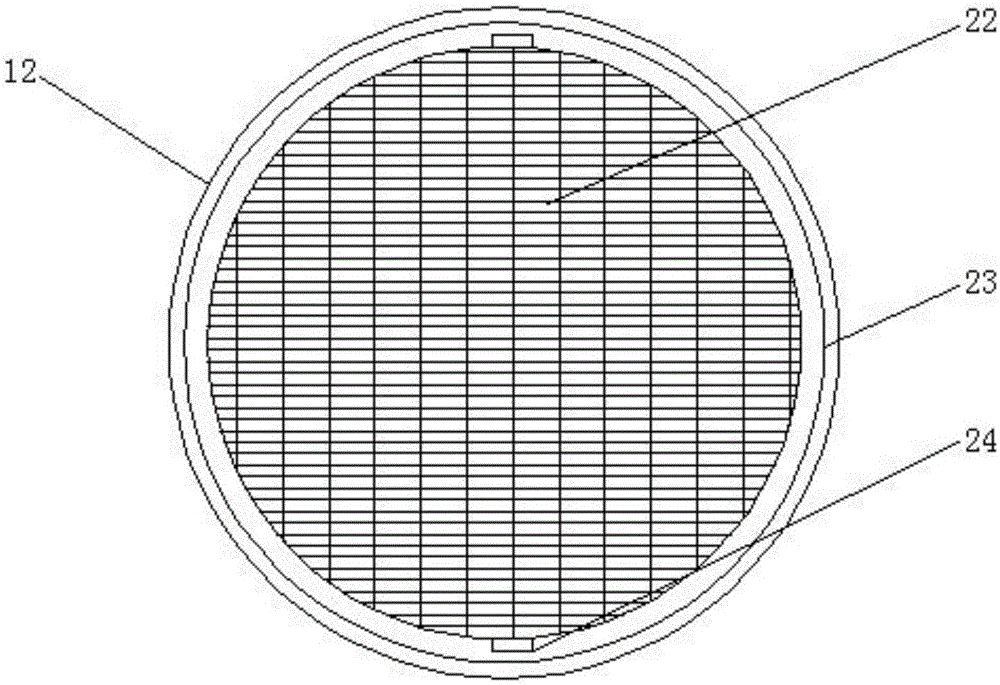

圖2為本實用新型過濾裝置的結構示意圖。

圖中：1-底座；2-螺栓；3-循環水泵；4-出水管；5-單向閥；6-空氣管；7-排水管；8-溢流閥；9-水位測量儀；10-閥蓋；11-筒體；12-過濾裝置；13-生化棉；14-投料口；15-養殖倉；16-通氣孔；17-固定件；18-微生物濾床；19-氮處理裝置；20-密封墊圈；21-進水口；22-濾網；23-吸緊邊；24-鎖緊件。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1和圖2，本實用新型提供的一種實施例：一種水生飛龍飼料全封閉循環水養殖裝置，包括循環水泵3、水位測量儀9、筒體11、投料口14和進水管21，循環水泵3設置在筒體11的左側，且循環水泵3與筒體11之間通過出水管4密封連接，循環水泵3的左側安裝有排水管7，且排水管7穿過閥蓋10設置在筒體11內，出水管4上安裝有空氣管6，且空氣管6上設置有單向閥5，水位測量儀9設置在筒體11的底部，且水位測量儀9與筒體11之間通過固定件17固定連接，筒體11自上而下依次設置為過濾裝置12、生化棉13、養殖倉15和微生物濾床18，且筒體11的右下方設置有氮處理裝置19，投料口14設置在養殖倉15的右側，進水管21設置在筒體11的右側，且進水管21與筒體11的連接處設置有密封墊圈20，循環水泵3設置在底座1上，且循環水泵3與底座1之間通過螺栓2固定連接，所述排水管7上設置有溢流閥8，過濾裝置12是由濾網22、吸緊邊23和鎖緊件24組成，微生物濾床18上均勻設置有通氣孔16。

工作原理：使用時，以循環水泵3為動力，將筒體11底部養殖水抽出， 同時，循環水泵3利用負壓作用從空氣管6吸入氣體，使氣體與液體充分溶解，從循環水出水管4流到閥蓋10的底部，均勻經過筒體11內部的過濾裝置12、生化棉13和微生物濾床18，多次循環，達到凈化處理的目的，并且筒體11的右下方設置有氮處理裝置19，可以有效地處理水中所含的NO，從而降低對養殖倉15生物的危害。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
