本實用新型涉及農業機械技術領域，特別是一種自走式花生收獲機。

背景技術：

隨著社會科技的發展，農用機械更加廣泛地應用在農業耕作中，有效地緩解了了收獲時節農民過于緊張、勞動強度比較大的局面，給農民帶來了很大的方便。目前市面上出現的花生收獲機大致有三類：牽引式式花生收獲機、背負式花生收獲機、自走式聯合花生收獲機，然而這些機械都有自身的局限性，聯合花生收獲機只能收獲花生濕果，而濕果需要大面積場地晾曬后才能保存，否則果實很快會霉變腐爛，后期儲存防霉工序繁重，背負式花生收獲機雖然利用了農家拖拉機動力，但收獲機整體設備重量大，零件多，安裝麻煩；再者農用機械較多，頻繁拆裝對于農民來說是個大問題。牽引式花生收獲機也利用了農用拖拉機動力，但同時造成花生收獲機械過長，轉彎不易，工作不安全，而且就農業機械的發展方向來看，智能化、自動化的自走型分段式花生收獲機是未來的發展方向。在實際工作中還發現，花生秧果的撿拾率與扒秧機構離地間距直接相關。由于土地表面不平整，土塊大小不一，離地間距的調節是依靠左前方駕駛位上的司機，通過擋桿調節液壓機構來人為調控，駕駛位置、地表平整度等因素直接導致了花生秧果的漏檢率、雜質較大，同時也浪費能源動力，再者工作過程中司機人員一直關注側邊扒秧機構的離地間距，對工作安全是很大的隱患。因此，其改進和創新勢在必行。

技術實現要素：

針對上述情況，為克服現有技術之缺陷，本實用新型之目的就是提供一種自走式花生收獲機，可有效解決花生收獲機拾撿過程中離地間距的調節難以調節，導致漏檢率、雜質大的問題。

本實用新型解決的技術方案是，一種自走式花生收獲機，包括機架和設置在機架上的駕駛室，機架下部設置有行走輪，機架上還分別設置有拾撿裝置、輸送裝置、絞龍式摘果分離裝置、振動篩、集果提升器和集果箱，輸送裝置呈傾斜狀設置在機架的前端，拾撿裝置設置在輸送裝置的進料端的上方，與輸送裝置的支架鉸接，機架與拾撿裝置之間設置有用于調節拾撿裝置高度的液壓泵，輸送裝置的下方設置有高度可調的滾地輪機構，構成拾撿裝置的離地間距調節結構，輸送裝置的出料端與絞龍式摘果分離裝置的進料端相連，絞龍式摘果分離裝置下部的出料端與振動篩的進料端相連，振動篩的出料端與集果提升器的出料端相連，集果提升器的出料端經水平輸送帶與集果箱的進料端相連，機架上設置有分別為行走輪、拾撿裝置、輸送裝置、絞龍式摘果分離裝置、振動篩和集果提升器提供動力的發動機。

所述的滾地輪機構包括滾地輪、輪軸和伸縮桿，滾地輪有兩個，通過軸承對稱設置在輪軸的兩端，伸縮桿設置在輪軸與輸送裝置的支架之間，伸縮桿包括上套管和套裝在上套管內的下套管，上套管上設置有均布的高度調節孔，下套管上設置有與高度調節孔相對應的定位孔，上套管和下套管由穿裝在定位孔和其中一個高度調節孔內的鉚釘固定，構成高度調節結構，上套管的上端經連接板與輸送裝置的支架固定在一起，下套管的下端經連接套與輪軸連接在一起。

本實用新型結構新穎獨特，簡單合理，工作過程中通過滾地輪的隨動來控制扒秧機構的離地間隙，減少動力輸出，節約能源，避免了簡單的肉眼控制所造成的離地間距過大或過小，也避免了司機大量扭頭工作時間，提高了工作安全度，降低了勞動強度，提高工作效率，結構簡單、合理，生產、安裝成本低，易于推廣實施，集果提升器極大縮短了機械的整體長度，工作更為安全，并且集果箱安裝在摘果裝置上面，充分利用了空間，同時也為下一步花生秧果用拖拉機運輸提供了方便，是花生收獲裝置上的創新。

附圖說明

圖1為本實用新型結構示意圖。

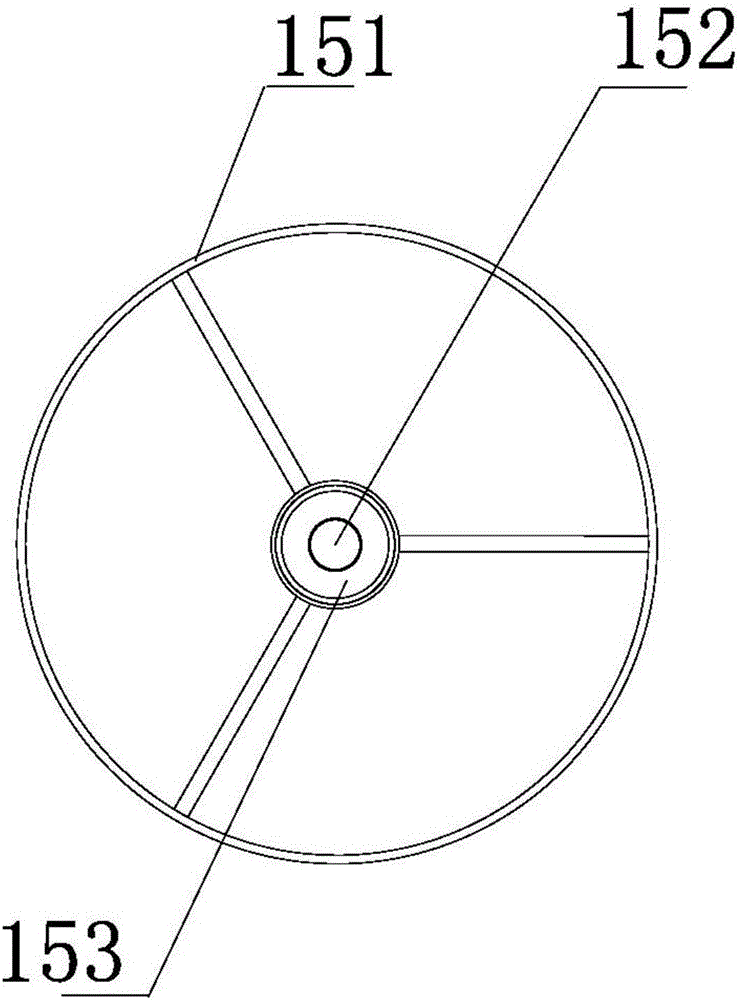

圖2為本實用新型行走輪的主視圖。

圖3為本實用新型伸縮桿的立體圖。

圖4為本實用新型集果提升器的結構示意圖。

具體實施方式

以下結合附圖對本實用新型的具體實施方式作進一步詳細說明。

由圖1-4給出，本實用新型包括機架11和設置在機架上的駕駛室3，機架下部設置有行走輪9，機架11上還分別設置有拾撿裝置16、輸送裝置2、絞龍式摘果分離裝置4、振動篩12、集果提升器8和集果箱5，輸送裝置2呈傾斜狀設置在機架的前端，拾撿裝置設置在輸送裝置的進料端的上方，與輸送裝置的支架鉸接，機架與拾撿裝置之間設置有用于調節拾撿裝置高度的液壓泵14，輸送裝置的下方設置有高度可調的滾地輪機構15，構成拾撿裝置的離地間距調節結構，輸送裝置的出料端與絞龍式摘果分離裝置4的進料端相連，絞龍式摘果分離裝置4下部的出料端與振動篩的進料端相連，振動篩的出料端與集果提升器8的出料端相連，集果提升器8的出料端經水平輸送帶6與集果箱的進料端相連，機架上設置有分別為行走輪9、拾撿裝置16、輸送裝置2、絞龍式摘果分離裝置4、振動篩12和集果提升器8提供動力的發動機13。

為保證使用效果，所述的滾地輪機構15包括滾地輪151、輪軸152和伸縮桿，滾地輪有兩個，通過軸承153對稱設置在輪軸的兩端，伸縮桿設置在輪軸與輸送裝置的支架之間，伸 縮桿包括上套管154和套裝在上套管內的下套管155，上套管上設置有均布的高度調節孔156，下套管上設置有與高度調節孔相對應的定位孔，上套管和下套管由穿裝在定位孔和其中一個高度調節孔內的鉚釘157固定，構成高度調節結構，上套管的上端經連接板158與輸送裝置的支架固定在一起，下套管的下端經連接套159與輪軸連接在一起；

所述的絞龍式摘果分離裝置4包括殼體和設置在殼體內的絞龍，殼體的底部設置有上下貫通的分離孔，構成花生果實的分離通道，振動篩12設置在分離通道的正下方；

所述的機架上設置有秧葉收集箱10，在絞龍式摘果分離裝置4絞龍的出料端的殼體上設置有與秧葉收集箱相連的出料口，用于回收絞龍式摘果分離裝置內的花生秧和花生葉；

所述的集果提升器8包括殼體20，殼體內設置有由傳動齒輪19支撐和帶動的環形的傳動鏈條17，傳動鏈條17內側設置有均布的多個集果槽18，振動篩12的出料端與傳動鏈條下部的集果槽相連通，傳動鏈條上部的集果槽與水平輸送帶6的進料端相連通，構成花生果的輸送結構；

所述的輸送裝置的輸送帶上設置有用于分離土塊、石塊的篩孔；

所述的機架上設置有秧葉收集箱10，振動篩沿出料方向的后方的機架上設置有吹風方向朝向秧葉收集箱進料口的風機7，用于收集振動篩上的花生葉。

本實用新型的工作情況是：可以根據地表松軟程度、干濕情況自由調節滾地輪機構的高度，避免不同地表情況對機械本身和撿拾率造成的影響，工作過程中通過滾地輪的隨動來控制扒秧機構的離地間隙，減少動力輸出，節約能源，避免了簡單的肉眼控制所造成的離地間距過大或過小，也避免了司機大量扭頭工作時間，提高了工作安全度，降低了勞動強度，提高工作效率，然后花生果、花生葉、花生秧和土塊、石塊通過拾撿裝置上的拔秧齒送入輸送裝置，通過輸送帶上的篩孔將土塊、石塊進行分離，然后花生果實、花生葉、花生秧和剩余部分的土塊、石塊一起進入絞龍式摘果分離裝置，絞龍攪動下，將花生秧和部分花生葉送入秧葉收集箱，花生果、花生葉和剩余部分的土塊、石塊落入振動篩，振動篩上設置有篩孔，將剩余部分的土塊、石塊進行分離，花生葉在風機7的風力作用下被吹入秧葉收集箱，花生果一次通過集果提升器和水平輸送帶送入集果箱，完成花生果、花生葉、花生秧的收集，與現有技術相比，本實用新型結構新穎獨特，簡單合理，工作過程中通過滾地輪的隨動來控制扒秧機構的離地間隙，減少動力輸出，節約能源，避免了簡單的肉眼控制所造成的離地間距過大或過小，也避免了司機大量扭頭工作時間，提高了工作安全度，降低了勞動強度，提高工作效率，結構簡單、合理，生產、安裝成本低，易于推廣實施，集果提升器極大縮短了機械的整體長度，工作更為安全，并且集果箱安裝在摘果裝置上面，充分利用了空間，同時也為下一步花生秧果用拖拉機運輸提供了方便，是花生收獲裝置上的創新，有良好的社會和經 濟效益。

申請人要指出的是，本申請上述指出的僅僅是一種實施例，并不是用于限制本申請的保護范圍，凡是用等同或等同替代手段所做出與本申請技術方案本質上相同的技術方案均屬于本申請的保護范圍。
