本實用新型涉及種植設備技術領域，具體為一種核桃種植設備。

背景技術：

手提式挖坑機又叫便攜式挖坑機，是山地、丘嶺和溝壑區植樹造林施肥快速挖坑掘土的專用機械，挖坑機讓人們從繁重的體力勞動解放出來，減低了操作工的疲勞度，廣泛應用于植樹造林、栽種果林、籬笆和秋季給果樹施肥等。

目前市場上的挖坑機在使用方面基本都已定性，但針對機器使用時，造成的大量泥土和灰塵，會對操作工的操作造成影響的同時，灰塵從輸出軸處或者電機本體進入電機會造成電機的發熱和操作的不靈活，嚴重時會造成電機的燒毀，而且灰塵的清洗也很不方便。

技術實現要素：

本實用新型的目的在于提供一種核桃種植設備，具備防止灰塵阻止電機發熱和方便清洗的優點，解決了灰塵造成電機過熱和清洗挖坑機整體時不方便的問題。

為實現上述目的，本實用新型提供如下技術方案：一種核桃種植設備，包括裝載板，所述裝載板的底部從左往右依次固定安裝有腳架、升降油缸、固定板、固定裝置、防塵裝置和轉軸，轉軸的底部固定安裝有液壓馬達，液壓馬達的底部固定安裝有鉆桿，鉆桿的底部固定安裝有鉆尖，所述鉆桿的外部設置有螺旋翼片，所述裝載板的兩側均固定安裝有手持部，所述裝載板的頂部固定安裝有保護套，保護套的內腔固定安裝有電機，所述保護套的內腔頂部開設有通孔，所述保護套的頂部固定安裝有散熱板。

所述防塵裝置包括有防塵罩，防塵罩的內腔固定安裝有固定座，固定座的右側固定安裝有軸承室，軸承室的底部與固定座的右側開設有第一空腔，所述固定座的底部開設有第二空腔，所述軸承室的右側固定安裝有軸罩，軸罩的左側與第二空腔的底部固定安裝有防護套。

優選的，所述手持部包括有固定塊，固定塊的右側固定安裝有手柄，手柄的右側開設有螺紋。

優選的，所述固定裝置包括有插座，插座的左側固定安裝有插銷，插銷的左側固定安裝有位于裝載板上的擋塊。

優選的，所述防塵罩的右下角設置有轉動裝置，防塵罩與轉軸套接在一起。

優選的，所述散熱板的數量不少于十個，散熱板與保護套的頂部焊接在一起。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型通過設置電機上的保護套、通孔和散熱板，保護電機不會進入灰塵，還能達到降溫的效果，通過設置防塵裝置上的防塵罩、軸罩和防護套可以更有效的防止灰塵，達到了保護輸出軸的轉動效果和保護電機不會進入灰層的效果。

2、本實用新型通過設置手持部上的固定塊、手柄和螺紋，達到了操作工人使用時更加舒適和更加穩當的效果。

3、本實用新型通過設置固定裝置，可以方便整個防塵裝置清洗時更方便，和打開防塵裝置檢查時更加快捷的效果。

附圖說明

圖1為本實用新型結構示意圖；

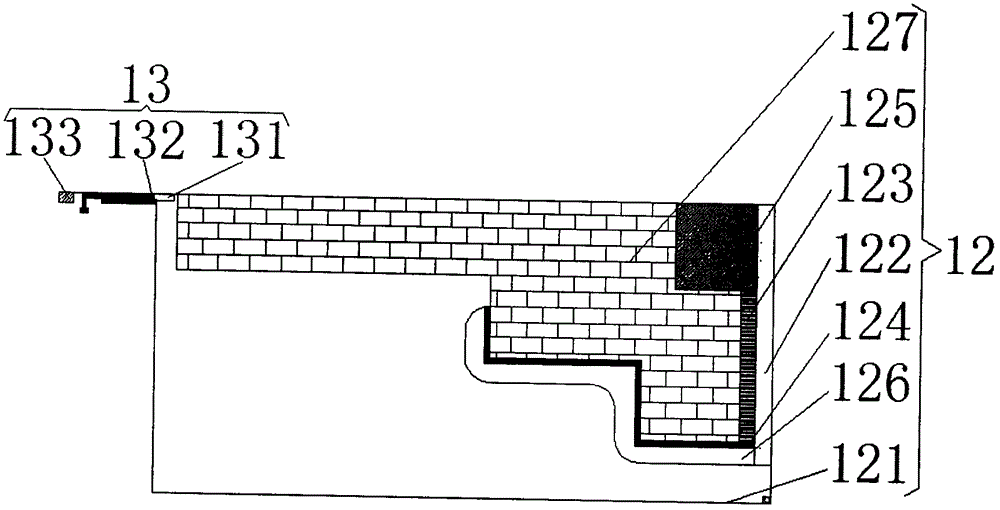

圖2為本實用新型結構防塵裝置示意圖；

圖3為本實用新型結構保護套示意圖。

圖中：1裝載板、2腳架、3轉軸、4升降油缸、5固定板、6液壓馬達、7鉆桿、8鉆尖、9螺旋翼片、10手持部、101固定塊、102手柄、103螺紋、11電機、12防塵裝置、121防塵罩、122軸罩、123第一空腔、124第二空腔、125軸承室、126防護套、127固定座、13固定裝置、131插座、132插銷、133擋塊、14保護套、15通孔、16散熱板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種核桃種植設備，包括裝載板1，裝載板1的底部從左往右依次固定安裝有腳架2、升降油缸4、固定板5、固定裝置13、防塵裝置12和轉軸3，轉軸3的底部固定安裝有液壓馬達6，固定裝置13包括有插座131，插座131的左側固定安裝有插銷132，插銷132的左側固定安裝有位于裝載板1上的擋塊133，通過設置固定裝置13，可以方便整個防塵裝置12清洗時更方便，和打開防塵裝置12檢查時更加快捷的效果，液壓馬達6的底部固定安裝有鉆桿7，鉆桿7的底部固定安裝有鉆尖8，鉆桿7的外部設置有螺旋翼片9，裝載板1的兩側均固定安裝有手持部10，手持部10包括有固定塊101，固定塊101的右側固定安裝有手柄102，手柄102的右側開設有螺紋103，通過設置手持部10上的固定塊101、手柄102和螺紋103，達到了操作工人使用時更加舒適和更加穩當的效果，裝載板1的頂部固定安裝有保護套14，保護套14的內腔固定安裝有電機11，通過設置電機11上的保護套14、通孔15和散熱板16，保護電機11不會進入灰塵，還能達到降溫的效果，通過設置防塵裝置12上的防塵罩121、軸罩122和防護套126可以更有效的防止灰塵，達到了保護輸出軸的轉動效果和保護電機11不會進入灰層的效果，保護套14的內腔頂部開設有通孔15，保護套14的頂部固定安裝有散熱板16，散熱板16的數量不少于十個，散熱板16與保護套14的頂部焊接在一起。

防塵裝置12包括有防塵罩121，防塵罩121的右下角設置有轉動裝置，防塵罩121與轉軸3套接在一起，防塵罩121的內腔固定安裝有固定座127，固定座127的右側固定安裝有軸承室125，軸承室125的底部與固定座127的右側開設有第一空腔123，固定座127的底部開設有第二空腔124，軸承室125的右側固定安裝有軸罩122，軸罩122的左側與第二空腔124的底部固定安裝有防護套126。

工作原理：當核桃種植設備使用時，電機11開始運作，帶動轉軸3轉動，同時聯動液壓馬達6和鉆尖8、鉆桿7和螺旋翼片9開始轉動工作，當使用造成大量灰塵時，防塵裝置12上的防塵罩121、軸罩122、第一空腔123、第二空腔124、軸承室125和防護套126的結構連接可以很有效的防止灰塵從轉軸3處進入電機11造成電機11過熱，電機11上的保護套14和通孔15還有散熱板16也可以防止灰塵進入和對電機11達到一個降溫的效果。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
