本實用新型涉及一種農用設備，具體是一種移動式農田噴藥除草裝置。

背景技術：

農業屬于第一產業，是國民經濟中一個重要產業部門，隨著社會的發展，農業的效率也越來越高；目前除草機對農作物來說是非常重要的裝置；目前的除草裝置除草不徹底，割草之后還需要人工進行噴藥除草，防止雜草再生，效率低下，影響農業生產效率。

技術實現要素：

本實用新型的目的在于提供一種移動式農田噴藥除草裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種移動式農田噴藥除草裝置，包括移動裝置、噴藥裝置和割草裝置；所述移動裝置包括把手、固定板、固定螺栓、底座、支撐柱、擋板、支撐座、輪框、輪軸和滾輪；所述把手固定設置在底座的上端面；所述固定板通過把手和底座相連接，其水平設置在底座的上端面；所述固定螺栓通過固定板和底座相連接，其固定設置在固定板的上端面；所述支撐柱垂直設置在底座的下端面上；所述擋板固定設置在底座的下端面上；所述支撐座通過支撐柱和底座相連接，其固定設置在支撐柱的下端面上；所述輪框固定設置在支撐座的下端面上；所述輪軸水平設置在輪框開設的內孔中；所述滾輪通過輪軸和輪框相連接，其設置在輪框的內腔中；所述噴藥裝置包括水箱、水管、水泵、凹槽、噴頭和漏斗；所述水箱固定設置在底座的上端面；所述漏斗固定設置在水箱的上端面；所述水管垂直設置在底座開設的內孔中；所述凹槽固定設置在底座的下端面上；所述水泵固定設置在凹槽的內腔中；所述割草裝置包括限位板、拉伸桿、套筒、調節螺栓、電機、割草殼體、轉軸、刀片、扇盤和固定螺母；所述套筒固定設置在底座的上端面；所述拉伸桿垂直設置在套筒的內腔中；所述調節螺栓通過套筒和拉伸桿相連接，其固定設置在套筒的外側面上；所述割草殼體固定設置在拉伸桿的下端面上；所述電機固定設置在割草殼體的上端面；所述轉軸垂直設置在電機的工作端面上；所述扇盤通過轉軸和電機相連接，其固定設置在轉軸的下端面上；所述刀片固定設置在扇盤的外端面上。

作為本實用新型進一步的方案：所述水管的尾部端面上固定設置有噴頭。

作為本實用新型進一步的方案：所述拉伸桿的上端面固定設置有限位板。

作為本實用新型再進一步的方案：所述扇盤的下端面上固定設置有固定螺母。

與現有技術相比，本實用新型的有益效果是：

本實用新型通過設置有割草裝置對農田雜草進行清除，并設置有拉伸桿對割草裝置進行高度調節，滿足不同高度需求，防止損壞，提高使用壽命；設置有噴藥裝置對農田進行噴藥除草，極大的提高了除草的成功率；本實用新型結構科學，設計合理，除草徹底，安全高效。

附圖說明

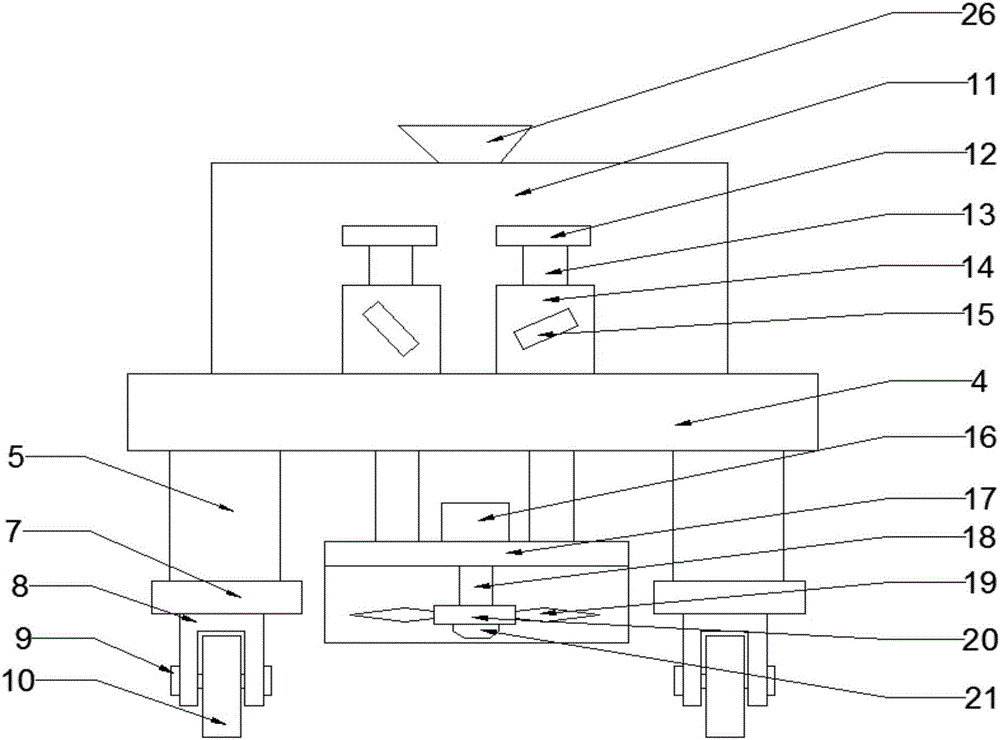

圖1為移動式農田噴藥除草裝置的結構示意圖。

圖2為移動式農田噴藥除草裝置中割草裝置的結構示意圖。

圖中：1-把手，2-固定板，3-固定螺栓，4-底座，5-支撐柱，6-擋板，7-支撐座，8-輪框，9-輪軸，10-滾輪，11-水箱，12-限位板，13-拉伸桿，14-套筒，15-調節螺栓，16-電機，17-割草殼體，18-轉軸，19-刀片，20-扇盤，21-固定螺母，22-水管，23-水泵，24-凹槽，25-噴頭，26-漏斗。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種移動式農田噴藥除草裝置，包括移動裝置、噴藥裝置和割草裝置；所述移動裝置包括把手1、固定板2、固定螺栓3、底座4、支撐柱5、擋板6、支撐座7、輪框8、輪軸9和滾輪10；所述把手1固定設置在底座4的上端面；所述固定板2通過把手1和底座4相連接，其水平設置在底座4的上端面；所述固定螺栓3通過固定板2和底座4相連接，其固定設置在固定板2的上端面，具有加固的功能；所述支撐柱5垂直設置在底座4的下端面上，具有支撐性；所述擋板6固定設置在底座4的下端面上，具有遮擋的功能；所述支撐座7通過支撐柱5和底座4相連接，其固定設置在支撐柱5的下端面上；所述輪框8固定設置在支撐座7的下端面上；所述輪軸9水平設置在輪框8開設的內孔中，具有轉動性；所述滾輪10通過輪軸9和輪框8相連接，其設置在輪框8的內腔中，具有方便移動裝置的功能；所述噴藥裝置包括水箱11、水管22、水泵23、凹槽24、噴頭25和漏斗26；所述水箱11固定設置在底座4的上端面，具有儲存除草藥水的功能；所述漏斗26固定設置在水箱11的上端面，具有方便補充除草藥水的功能；所述水管22垂直設置在底座4開設的內孔中；所述凹槽24固定設置在底座4的下端面上；所述水泵23固定設置在凹槽24的內腔中，具有抽水的功能；所述噴頭25固定設置在水管22的尾部端面上，具有方便噴藥的功能；所述割草裝置包括限位板12、拉伸桿13、套筒14、調節螺栓15、電機16、割草殼體17、轉軸18、刀片19、扇盤20和固定螺母21；所述套筒14固定設置在底座4的上端面；所述拉伸桿13垂直設置在套筒14的內腔中，具有直線移動的功能；所述限位板12固定設置在拉伸桿13的上端面，具有限制拉伸桿13位移的功能；所述調節螺栓15通過套筒14和拉伸桿13相連接，其固定設置在套筒14的外側面上，具有調節拉伸桿13高度的功能；所述割草殼體17固定設置在拉伸桿13的下端面上，具有支撐性；所述電機16固定設置在割草殼體17的上端面，具有提供穩定動力的功能；所述轉軸18垂直設置在電機16的工作端面上，具有轉動性；所述扇盤20通過轉軸18和電機16相連接，其固定設置在轉軸18的下端面上；所述刀片19固定設置在扇盤20的外端面上，具有割草的功能；所述固定螺母21固定設置在扇盤20的下端面上，具有加固扇盤20的功能。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
