本實用新型涉及一種可收起的切土機構，屬于農業機械領域。

背景技術：

我國農產品收獲領域已大部分進入了機械化狀態，其中根莖收獲機在馬鈴薯等根莖類作物的大面積種植區域應用廣泛，極大地節省了勞動力，省時省力，且效率極高。根莖收獲機的切土機構用來將沿幅寬兩邊的地表連同雜草切開，利于挖掘機構進行挖掘。

技術實現要素：

本實用新型的目的是針對根莖收獲機提供一種結構簡單、操作簡便可收起的切土機構，切土機構的位置往往為根莖收獲機的最低點，本切土機構可在根莖收獲機不工作時快速收起。

本實用新型的技術方案：一種可收起的切土機構，包括切土圓盤1、三角連桿2、手搖連架桿6、輔助連架桿3、減震裝置、磁力吸附裝置，所述三角連桿2上部兩端分別通過手搖連架桿6和輔助連架桿3固定在機架上，三角連桿2下端通過減震裝置固定在切土圓盤1上；所述磁力吸附裝置包括磁鐵S極5和磁鐵N極7，磁鐵S極5位于機架上，磁鐵N極7位于三角連桿2上，根莖收獲機不工作時磁鐵S極5與磁鐵N極7吸附在一起。

進一步的，所述減震裝置包括雙層彈簧11和立柱12，所述立柱12固定在切土圓盤1上，雙層彈簧11一端固定在立柱12上，另一端固定在三角連桿2下端開設的限位螺栓孔9中。

進一步的，所述雙層彈簧11上設有彈簧保護套10。

進一步的，所述手搖連架桿6和輔助連架桿3的一端通過固定鉸鏈4與機架連接，另一端通過活動鉸鏈8固定在三角連桿2的兩端。根莖收獲機工作時上述組成的四桿機構位于死點位置，具有較好的穩定性。

本實用新型的工作過程及工作原理：先用手握住手搖連架桿6上的手柄使磁鐵S極5與磁鐵N極7分離，分離后繼續讓其運動至三角連桿2與地面垂直。調節限位螺栓孔9讓切土圓盤1的工作深度跟設定挖掘深度相匹配。調節雙層彈簧11至合適的松緊程度，并套好彈簧保護套10。待準備工作完畢后，根莖收獲機前進，切土圓盤1用來將沿幅寬兩邊的地表連同雜草切開，協助形成完整土垡。雙層彈簧11的柔性作用保護切土圓盤1不被土中硬物損傷。手搖連架桿6、三角連桿2與輔助連架桿3組成的四桿機構在三角連桿2與地面垂直時位于 死點位置，且土壤給切土圓盤1向后的阻力使切土圓盤1能夠穩定工作，不會跳動。

本實用新型的有益效果：本實用新型結構簡單、操作簡便、經濟適用，利用死點原理工作時有很高的可靠性，能快速將切土圓盤收起，不占用根莖收獲機空間，便于運輸，具有很廣闊的市場情景。

附圖說明

圖1是本實用新型的工作狀態示意圖與結構示意圖；

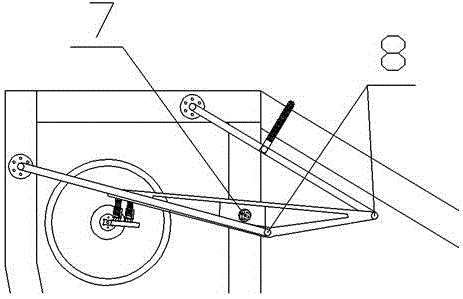

圖2是本實用新型的不工作狀態示意圖；

圖3是本實用新型局部示意圖；

圖中，1-切土圓盤、2-三角連桿、3-輔助連架桿、4-固定鉸鏈、5-磁鐵S極、6-手搖連架桿、7-磁鐵N極、8-活動鉸鏈、9-限位螺栓孔、10-彈簧保護套、11-雙層彈簧、12-立柱。

具體實施方式

下面結合附圖和實施例，對本實用新型作進一步說明。

如圖1所示，一種可收起的切土機構，包括切土圓盤1、三角連桿2、手搖連架桿6、輔助連架桿3、減震裝置、磁力吸附裝置，所述三角連桿2上部兩端分別通過手搖連架桿6和輔助連架桿3固定在機架上，三角連桿2下端通過減震裝置固定在切土圓盤1上；所述磁力吸附裝置包括磁鐵S極5和磁鐵N極7，磁鐵S極5位于機架上，磁鐵N極7位于三角連桿2上，根莖收獲機不工作時磁鐵S極5與磁鐵N極7吸附在一起。

如圖2所示，所述手搖連架桿6和輔助連架桿3的一端通過固定鉸鏈4與機架連接，另一端通過活動鉸鏈8固定在三角連桿2的兩端。根莖收獲機工作時上述組成的四桿機構位于死點位置，具有較好的穩定性。

如圖3所示，所述減震裝置包括雙層彈簧11和立柱12，所述立柱12固定在切土圓盤1上，雙層彈簧11一端固定在立柱12上，另一端固定在三角連桿2下端開設的限位螺栓孔9中。

用手握住手搖連架桿6上的手柄用勁使磁鐵S極5與磁鐵N極7分離，分離后繼續讓其運動至三角連桿2與地面垂直。調節限位螺栓孔9讓切土圓盤1的工作深度跟設定挖掘深度相匹配。調節雙層彈簧11至合適的松緊程度，并套好彈簧保護套10。待準備工作完畢后，根莖收獲機前進，切土圓盤1用來將沿幅寬兩邊的地表連同雜草切開，協助形成完整土垡。雙層彈簧11的柔性作用保護切土圓盤1不被土中硬物損傷。手搖連架桿6、三角連桿2與輔助連架桿3組成的四桿機構在三角連桿2與地面垂直時位于死點位置，且土壤給切土圓盤1向后的阻力使切土圓盤1能夠穩定工作，不會跳動。

上面結合附圖對本實用新型的具體實施例作了詳細說明，但是本實用新型并不限于上述實施例，在本領域普通技術人員所具備的知識范圍內，還可以在不脫離本實用新型宗旨的前提下作出各種變化。
