本實用新型涉及一種農業用設備，具體是一種農業用牲畜供暖裝置。

背景技術：

目前牲畜養殖業得到很大的發展，在冬季寒冷的環境中有的牲畜可能一夜就被凍病凍死了，因此牲畜供暖裝置有著很大需求量；然而針對目前的供暖裝置來看有著很大的缺陷就是在為牲畜供暖時不在氣體中帶有一些水分，而且因為高溫還使牲畜體內的水分被蒸發，在干燥的冬季，牲畜也需要水分；因此，我們需要一種農業用牲畜供暖裝置。

技術實現要素：

本實用新型的目的在于提供一種農業用牲畜供暖裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種農業用牲畜供暖裝置，包括主箱體、煮水箱、水泵和蓄電池；所述主箱體設置在充電線的左下角位置；所述主箱體設置有循環水箱、進氣孔、過濾網和隔熱板；所述循環水箱設置在主箱體的內部左下角位置；所述進氣孔設置在主箱體的左側箱壁上，且進氣孔的長寬都小于其安裝箱壁的長寬，且進氣孔通過無縫焊接連接在主箱體的左側箱壁中間位置；所述過濾網設置在主箱體的右側箱壁中下方中間位置，且過濾網通過螺絲連接在主箱體上；所述過濾網設置有扇葉和熱氣輸送管；所述扇葉設置在過濾網右側扇葉軸上；所述熱氣輸送管設置在過濾網的右側箱壁上，且熱氣輸送管通過螺旋擰緊在箱壁的固定裝置上，且熱氣輸送管的直徑長小于過濾網直徑長；所述隔熱板設置在主箱體的上方右側箱體上，且隔熱板通過螺栓連接在主箱體上；所述煮水箱設置在主箱體的上方左側位置，且煮水箱與主箱體屬于一體裝置；所述煮水箱設置有蒸汽導管和電熱裝置；所述蒸汽導管設置在煮水箱的上方位置，且蒸汽導管通過固定環連接在煮水箱上，且蒸汽導管通過固定架延伸至循環水箱的正上方位置；所述蒸汽導管設置有噴氣嘴；所述噴氣嘴設置在蒸汽導管排氣出口位置，且噴汽嘴通過無縫焊接連接在蒸汽導管上；所述電熱裝置設置在煮水箱的內部下方中間位置；所述水泵設置在蓄電池的上方箱壁上，且水泵通過螺栓固定在箱壁上得安置槽內；所述水泵設置有進水管；所述進水管設置在水泵左側位置，且進水管貫穿水泵左側箱壁和煮水箱的右側箱壁；所述蓄電池設置在隔熱板的上方安置箱內；所述蓄電池設置有充電線和供電線；所述充電線設置在蓄電池的右側中部位置，且充電線貫穿右側箱壁與外部電源相連；所述供電線設置在蓄電池的左側中間位置，且供電線貫穿蓄電池左側箱壁與電熱裝置和水泵相連。

作為本實用新型進一步的方案：所述循環水箱設置在主箱體的內部左下角位置，且循環水箱的長寬小于其安置面的長寬，且循環水箱的左側上方安裝有熱水排出管和左側下方安裝有冷水輸入管。

作為本實用新型進一步的方案：所述扇葉設置在過濾網右側扇葉軸上，且扇葉與扇葉軸通過固定架焊接在追箱體上，且扇葉徑長小于過濾網的半徑長。

作為本實用新型進一步的方案：所述蒸汽導管設置在煮水箱的上方位置，且蒸汽導管通過固定環連接在煮水箱上，且蒸汽導管通過固定架延伸至循環水箱的正上方位置。

作為本實用新型再進一步的方案：所述蓄電池設置在隔熱板的上方安置箱內，且蓄電池長度小于其安置箱的長度。

與現有技術相比，本實用新型的有益效果是：

本實用新型的主箱體用于安裝各種設備；循環水箱用于盛放冷水，以此來將高溫水蒸氣液化以釋放更多的熱量；進氣孔用于保證高溫箱體中的大氣壓，保證箱體不會因為氣體膨脹而影響扇葉等裝置的安全作業；噴氣嘴用于將水蒸氣噴到循環水箱的冷水體表面；蒸汽導管用于將高溫水蒸氣導入到液化地點；過濾網用于過濾所吸氣體中的灰塵；電熱裝置用于提供熱量將煮水箱中的水煮沸產生高溫水蒸氣；煮水箱用于盛放所需的煮沸的水；太陽能電池板用于將太陽能轉化為電能，以節約能源；進水管用于將水導入煮水箱中；水泵用于提供足夠的氣壓將外部的水抽入到進水管中；蓄電池用于存儲太陽能電池板產生的電能，以及存儲外部電源補充的電源；充電線用于防止太陽能電池板產生的電能不足，來及時為各裝置提供足夠的電能；隔熱板用于阻隔下面的箱體產生的熱量傳輸給蓄電池等裝備，以免造成損壞；扇葉用于將液化產生的高溫氣體吸到熱氣輸送管中；熱氣輸送管用于將熱氣傳輸到牲畜圈中；供電線用于將電能連接到電熱裝置和水泵等設備處；本實用新型農業用牲畜供暖裝置具有結構簡單，環保無害，循環水箱對高溫水蒸氣進行液化使之直接把熱量放出能夠保證熱量在傳輸時適當的降溫，以免太高的溫度對牲畜造成傷害，并且在冬季能夠產生足夠的熱量為圈養牲畜制造溫暖的居住環境等優點。

附圖說明

圖1為農業用牲畜供暖裝置的結構示意圖。

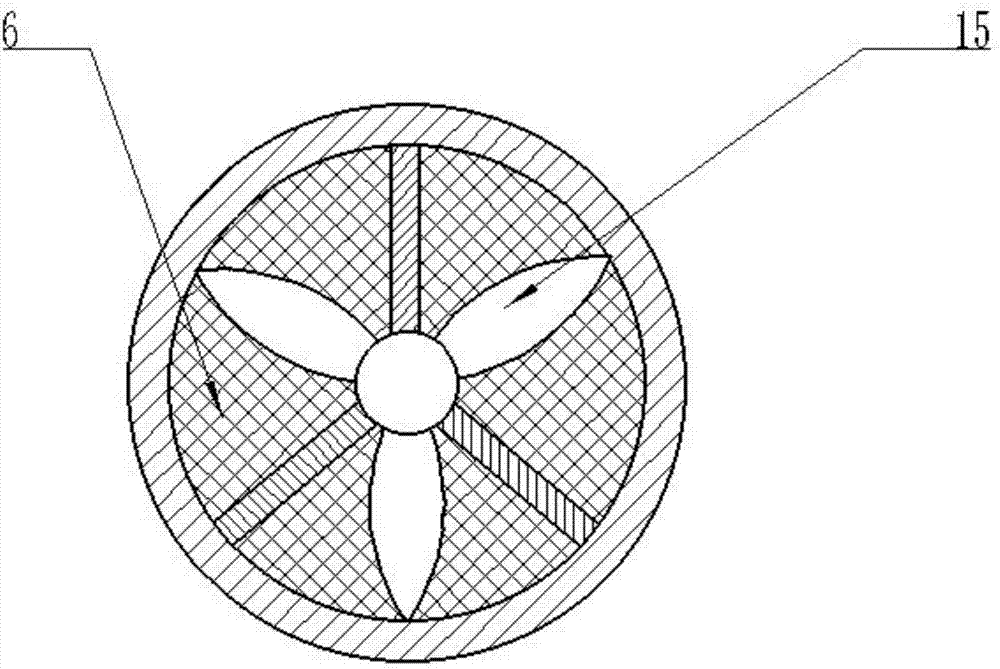

圖2為農業用牲畜供暖裝置中扇葉的結構示意圖。

圖3為農業用牲畜供暖裝置中太陽能電池板的結構示意圖。

圖中：1-主箱體，2-循環水箱，3-進氣孔，4-噴汽嘴，5-蒸汽導管，6-過濾網，7-電熱裝置，8-煮水箱，9-太陽能電池板，10-進水管，11-水泵，12-蓄電池，13-充電線，14-隔熱板，15-扇葉，16-熱氣輸送管，17-供電線。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，一種農業用牲畜供暖裝置，包括主箱體1、煮水箱8、水泵11和蓄電池12；所述主箱體1設置在充電線13的左下角位置；所述主箱體1設置有循環水箱2、進氣孔3、過濾網6和隔熱板14；所述循環水箱2設置在主箱體1的內部左下角位置，且循環水箱2的長寬小于其安置面的長寬，且循環水箱2的左側上方安裝有熱水排出管和左側下方安裝有冷水輸入管；所述進氣孔3設置在主箱體1的左側箱壁上，且進氣孔3的長寬都小于其安裝箱壁的長寬，且進氣孔3通過無縫焊接連接在主箱體1的左側箱壁中間位置；所述過濾網6設置在主箱體1的右側箱壁中下方中間位置，且過濾網6通過螺絲連接在主箱體1上；所述過濾網6設置有扇葉15和熱氣輸送管16；所述扇葉15設置在過濾網6右側扇葉軸上，且扇葉15與扇葉軸通過固定架焊接在追箱體1上，且扇葉15徑長小于過濾網6的半徑長；所述熱氣輸送管16設置在過濾網6的右側箱壁上，且熱氣輸送管16通過螺旋擰緊在箱壁的固定裝置上，且熱氣輸送管16的直徑長小于過濾網6直徑長；所述隔熱板14設置在主箱體1的上方右側箱體上，且隔熱板14通過螺栓連接在主箱體1上；所述煮水箱8設置在主箱體1的上方左側位置，且煮水箱8與主箱體1屬于一體裝置；所述煮水箱8設置有蒸汽導管5和電熱裝置7；所述蒸汽導管5設置在煮水箱8的上方位置，且蒸汽導管5通過固定環連接在煮水箱8上，且蒸汽導管5通過固定架延伸至循環水箱2的正上方位置；所述蒸汽導管5設置有噴氣嘴4；所述噴氣嘴4設置在蒸汽導管排氣出口位置，且噴汽嘴4通過無縫焊接連接在蒸汽導管5上；所述電熱裝置7設置在煮水箱8的內部下方中間位置；所述水泵11設置在蓄電池12的上方箱壁上，且水泵11通過螺栓固定在箱壁上得安置槽內；所述水泵11設置有進水管10；所述進水管10設置在水泵11左側位置，且進水管10貫穿水泵左側箱壁和煮水箱8的右側箱壁；所述蓄電池12設置在隔熱板14的上方安置箱內，且蓄電池12長度小于其安置箱的長度；所述蓄電池12設置有充電線13和供電線17；所述充電線13設置在蓄電池12的右側中部位置，且充電線13貫穿右側箱壁與外部電源相連；所述供電線17設置在蓄電池12的左側中間位置，且供電線17貫穿蓄電池左側箱壁與電熱裝置7和水泵11相連；主箱體1用于安裝各種設備；循環水箱用于盛放冷水，以此來將高溫水蒸氣液化以釋放更多的熱量；進氣孔3用于保證高溫箱體中的大氣壓，保證箱體不會因為氣體膨脹而影響扇葉15等裝置的安全作業；噴氣嘴4用于將水蒸氣噴到循環水箱2的冷水體表面；蒸汽導管5用于將高溫水蒸氣導入到液化地點；過濾網6用于過濾所吸氣體中的灰塵；電熱裝置7用于提供熱量將煮水箱8中的水煮沸產生高溫水蒸氣；煮水箱8用于盛放所需的煮沸的水；太陽能電池板9用于將太陽能轉化為電能，以節約能源；進水管10用于將水導入煮水箱8中；水泵11用于提供足夠的氣壓將外部的水抽入到進水管10中；蓄電池12用于存儲太陽能電池板9產生的電能，以及存儲外部電源補充的電源；充電線13用于防止太陽能電池板9產生的電能不足，來及時為各裝置提供足夠的電能；隔熱板14用于阻隔下面的箱體產生的熱量傳輸給蓄電池12等裝備，以免造成損壞；扇葉15用于將液化產生的高溫氣體吸到熱氣輸送管16中；熱氣輸送管16用于將熱氣傳輸到牲畜圈中；供電線17用于將電能連接到電熱裝置7和水泵11等設備處。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
